Optimus M130 - Panel Posterior

M130 Versión 1.0 Página 7 de 22
M130
Matriz de audio 8x8

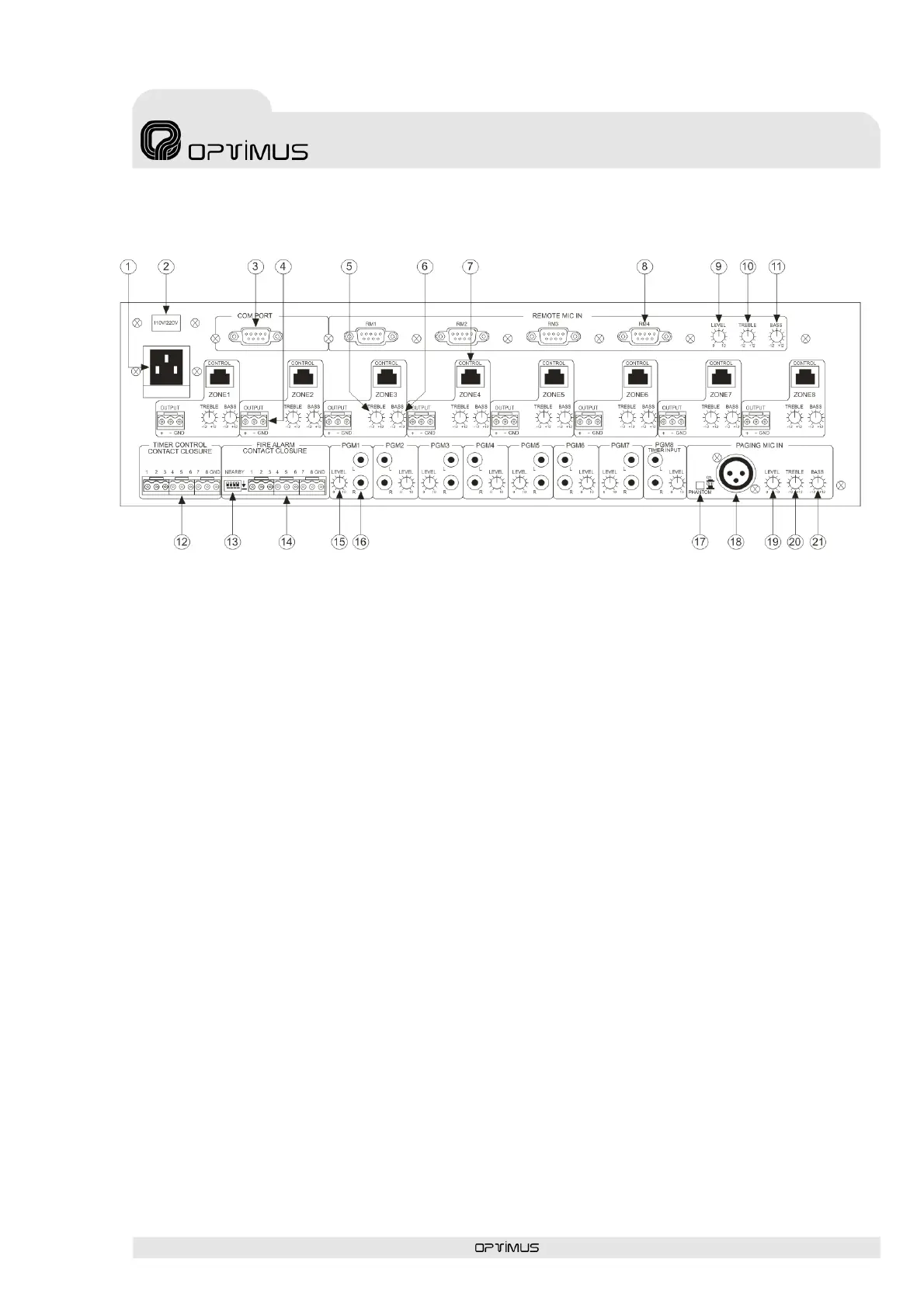

2.2. Panel posterior
1. Entrada de alimentación de corriente alterna.
Esta es la entrada de corriente alterna donde se conecta el cable de alimentación de CA
suministrado. Conéctela solamente a una fuente de alimentación de CA adecuada. El fusible
de CA del equipo es de T1A/250V.
2. Interruptor de selección de corriente de entrada 110V/220V.
Seleccione con este interruptor la tensión adecuada para la instalación (110 o 220 VCA).
Advertencia: Seleccionar una tensión de CA incorrecta puede dañar el equipo.
3. Puerto RS-232 de configuración.
A través de este puerto puede actualizar el firmware a la última versión.
¿Cómo actualizar el firmware de la matriz M130?
Conéctese a este puerto RS-232 desde el puerto COM de un ordenador mediante
un cable con conector DB9.
En el paquete de actualización encontrará dos archivos (“M130.led” y “update.exe”).
Ejecute el archivo “update.exe”.
Inmediatamente iniciará el proceso de actualización.
Cuando el proceso finalice (la barra estará al 100%), pulse cualquier tecla para
salir.
4. Conector de salida de audio para cada zona.
Terminal de salida de señal de audio balanceada ( +, -, G). Puede conectar esta señal
directamente a un amplificador, dispositivo de grabación, mesa de mezclas u otro destino
requerido por la instalación.
5. Control del nivel de salida de agudos.
Ajuste el nivel de salida de audio de las altas frecuencias entre -12 dB y +12 dB.
