M130 Versión 1.0 Página 8 de 22
M130
Matriz de audio 8x8
6. Control del nivel de salida de graves.
Ajuste el nivel de salida de audio de bajas frecuencias entre -12 dB y +12 dB.
7. Conectores de entrada de los controles remotos M134P y M134T.
Se puede conectar a cada zona de salida un mando remoto (ya sea un M134P o un M134T).
Mediante un DIP switch se tendrá que asignar una dirección a cada control remoto.
Cada control remoto se comunicará con la zona a la que ha sido asignado. No asigne la
misma dirección a más de un mando.

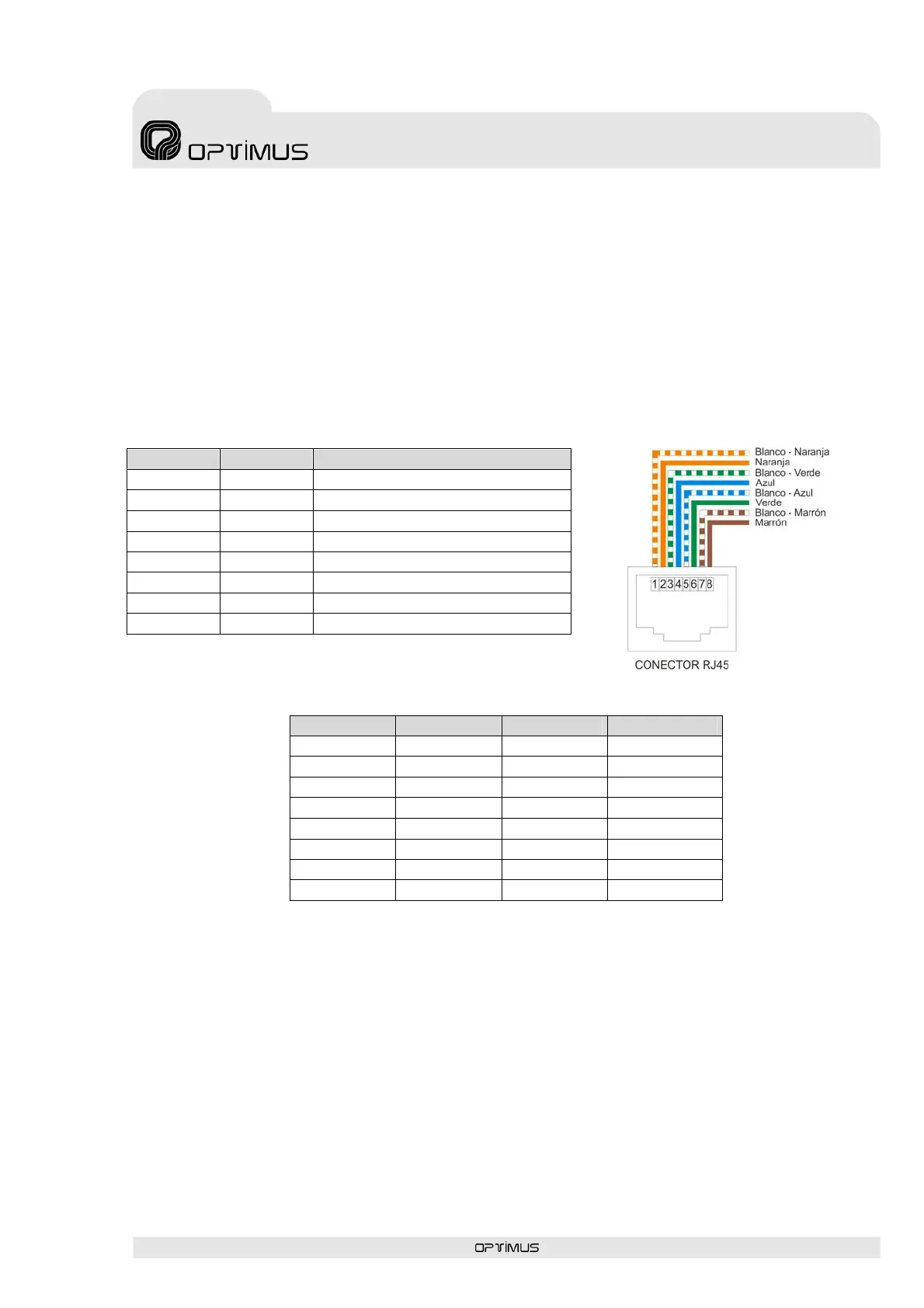

La correspondencia de pines del conector de conexión de los controles remotos M134P y
M134T (RJ45 CAT5 UTP) es la siguiente:
Nº PIN Nombre Descripción
1 Tx+ Transmisión datos + del RS-422
2 Tx- Transmisión datos - del RS-422
3 Rx- Recepción datos - del RS-422
4 Salida CC Alimentación de +24 Vcc
5 GND Masa digital
6 Rx+ Recepción datos + del RS-422
7 Audio + Audio balanceado hot
8 Audio - Audio balanceado cold
Siga la tabla siguiente para configurar la dirección de los controles remotos M134P y M134T:
DIP switch 1 DIP switch 2 DIP switch 3 Zonas
OFF OFF OFF Zona 1
ON OFF OFF Zona 2
OFF ON OFF Zona 3
ON ON OFF Zona 4
OFF OFF ON Zona 5
ON OFF ON Zona 6
OFF ON ON Zona 7
ON ON ON Zona 8
8. Conectores a los pupitres microfónicos M132M.
Se pueden conectar hasta cuatro micrófonos remotos M132M a la matriz M130. La dirección
de cada M132M debe ser asignada correctamente.
Para conectar el micrófono M132M recomendamos utilizar cable CAT5.STP (cable de 8 pares
trenzados blindado).
Si utiliza un cable de 8 pares trenzados sin blindaje CAT5.UTP, no conecte el Pin6 (A-GND).
El M132M también puede funcionar, pero será menos robusto a posibles interferencias.
