M130 Versión 1.0 Página 19 de 22
M130
Matriz de audio 8x8

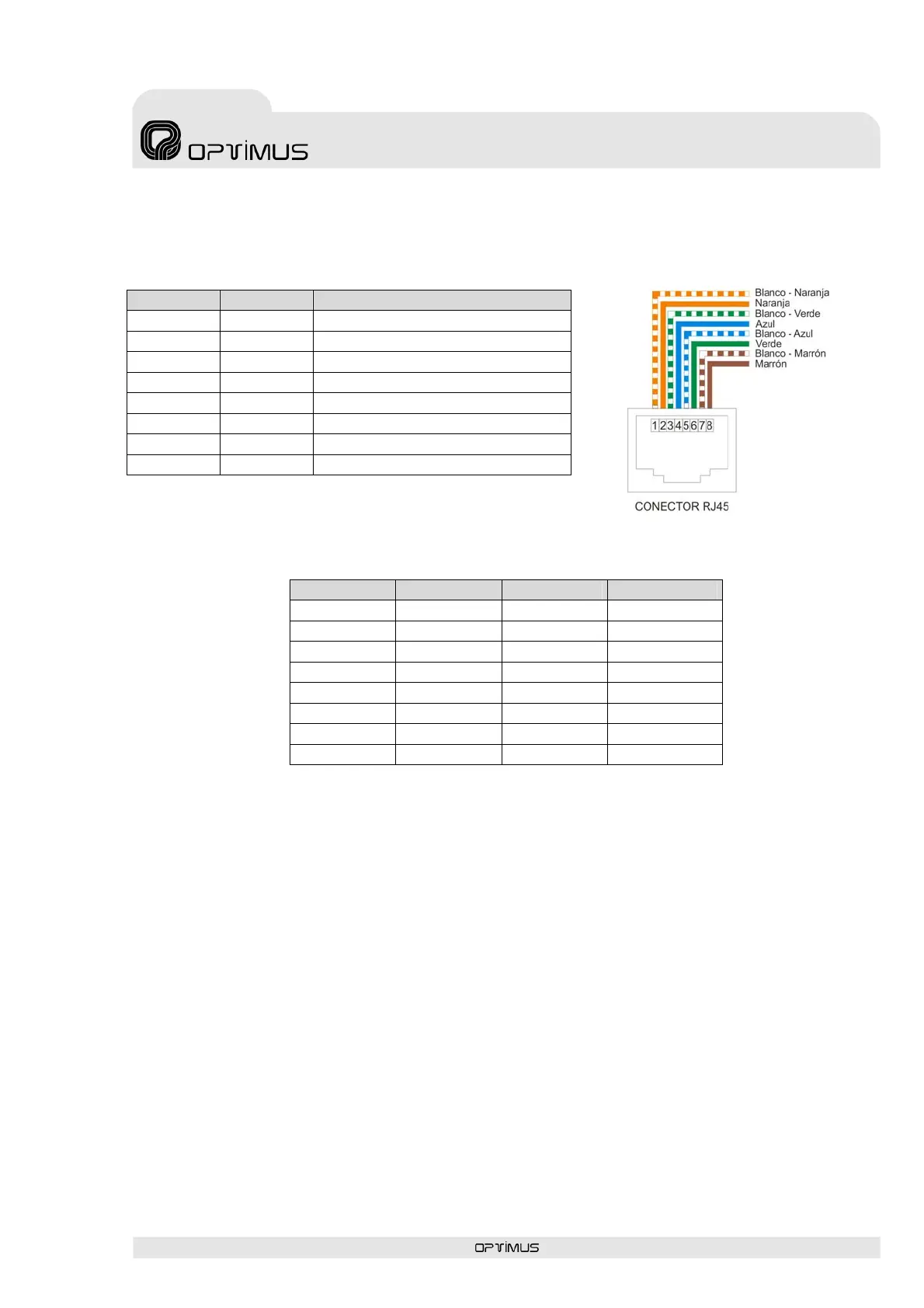

4. Conector de comunicación con la matriz M130.
La correspondencia de pines del conector para los mandos remotos M134P y M134T (RJ45
CAT5 UTP) es la siguiente:
Nº PIN Nombre Descripción
1 Tx+ Transmisión datos + del RS-422
2 Tx- Transmisión datos - del RS-422
3 Rx- Recepción datos - del RS-422
4 Salida CC Alimentación de +24 Vcc
5 GND Masa digital
6 Rx+ Recepción datos + del RS-422
7 Audio + Audio balanceado hot
8 Audio - Audio balanceado cold
5. Dip-switch de configuración de la dirección de los mandos remotos.
DIP switch 1 DIP switch 2 DIP switch 3 Zonas
OFF OFF OFF Zona 1
ON OFF OFF Zona 2
OFF ON OFF Zona 3
ON ON OFF Zona 4
OFF OFF ON Zona 5
ON OFF ON Zona 6
OFF ON ON Zona 7
ON ON ON Zona 8
