Montáž C spony pro hadici teplého vyfukovaného vzduchu na jednotku

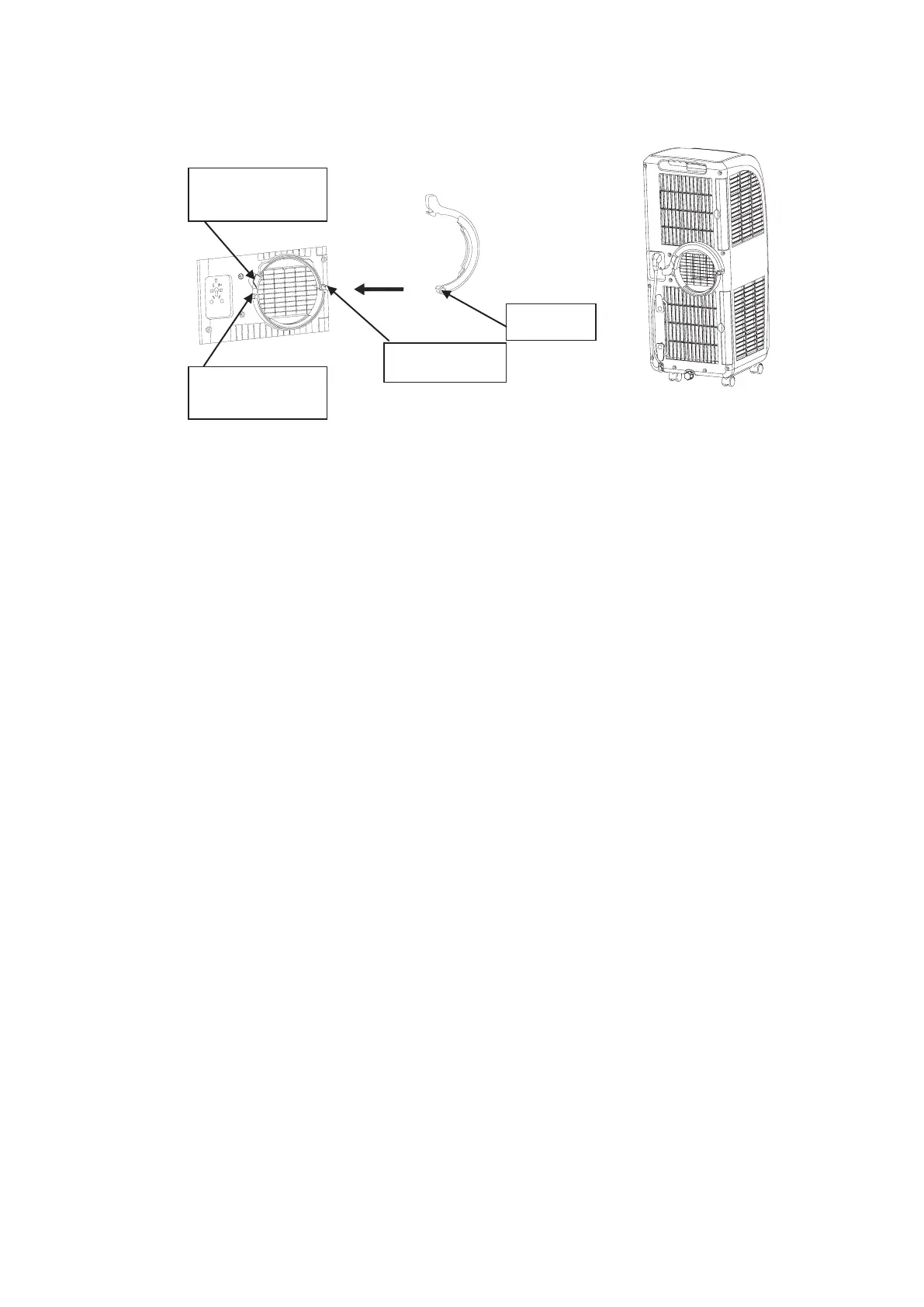

obrázek 3 obrázek 4
1 Vybalte C sponu pro hadici teplého vyfukovaného vzduchu z igelitu.
2 Rotační otvor na konci spony nasměrujte na rotační hřídel na zadním krytu
a nasuňte sponu na hřídel tak, aby se zaklápěla příslušným směrem podle
obrázku 3.
Poznámka: Po správném nasazení na rotační hřídel se C spona bude dát
zacvaknout na přípojku hadice teplého vyfukovaného vzduchu.
3 Otočte C sponu do zacvaknuté polohy podle obrázku 4.
Poznámka: Neotáčejte C sponou, dokud není správně osazena na hřídeli,
protože by mohlo dojít k poškození rotační hřídele zadního krytu i C spony.
Spona může být na zařízení nasazena již z výroby.
Instalace sestavy hadice teplého vyfukovaného vzduchu na jednotku
1 Mírně natáhněte konec hadice teplého vyfukovaného vzduchu s hrdlem.
2 Uchopte konec C spony levou rukou a zcela sponu otevřete. Spojku na
druhém konci hadice držte pravou rukou. Konec hadice s hrdlem shora
nasuňte do vyfukovacího otvoru vzduchového kanálu na zadním krytu tak,
aby se hrdlo vsunulo do půlkruhového výstupku uvnitř otvoru. Po správném
osazení silně přitlačte C sponu levou rukou tak, aby C spona přicvakla
hrdlo hadice v přípojce na zadním krytu (viz obrázek 5).
Poznámka: Konec hadice s hrdlem se musí správně osadit do
půlkruhového výstupku ve spodní části přípojky vzduchového kanálu (viz
obrázek 6).
C spona musí pevně zacvaknout a zajistit hadici v zadním krytu.
vodicí drážka na
zadním krytu
rotační hřídel
zámek C spony
rotační
otvor
