DROPPER OC226 | ORBEA MANUAL TÉCNICO OC | 27
ES
INSTRUCCIONES DE MONTAJE
MATERIALES Y HERRAMIENTAS NECESARIOS
Llaves Allen
· 2.5mm
· 3mm
· 4mm
· 5mm
MONTAJE DE LA TIJA OC2 DROPPER
· Llave dinamométrica
· Corta cables
· Grasa de montaje/compuesto de montaje de carbono
· Cable de cambio
· Funda de cable y topes de 4mm
· Terminal de cable

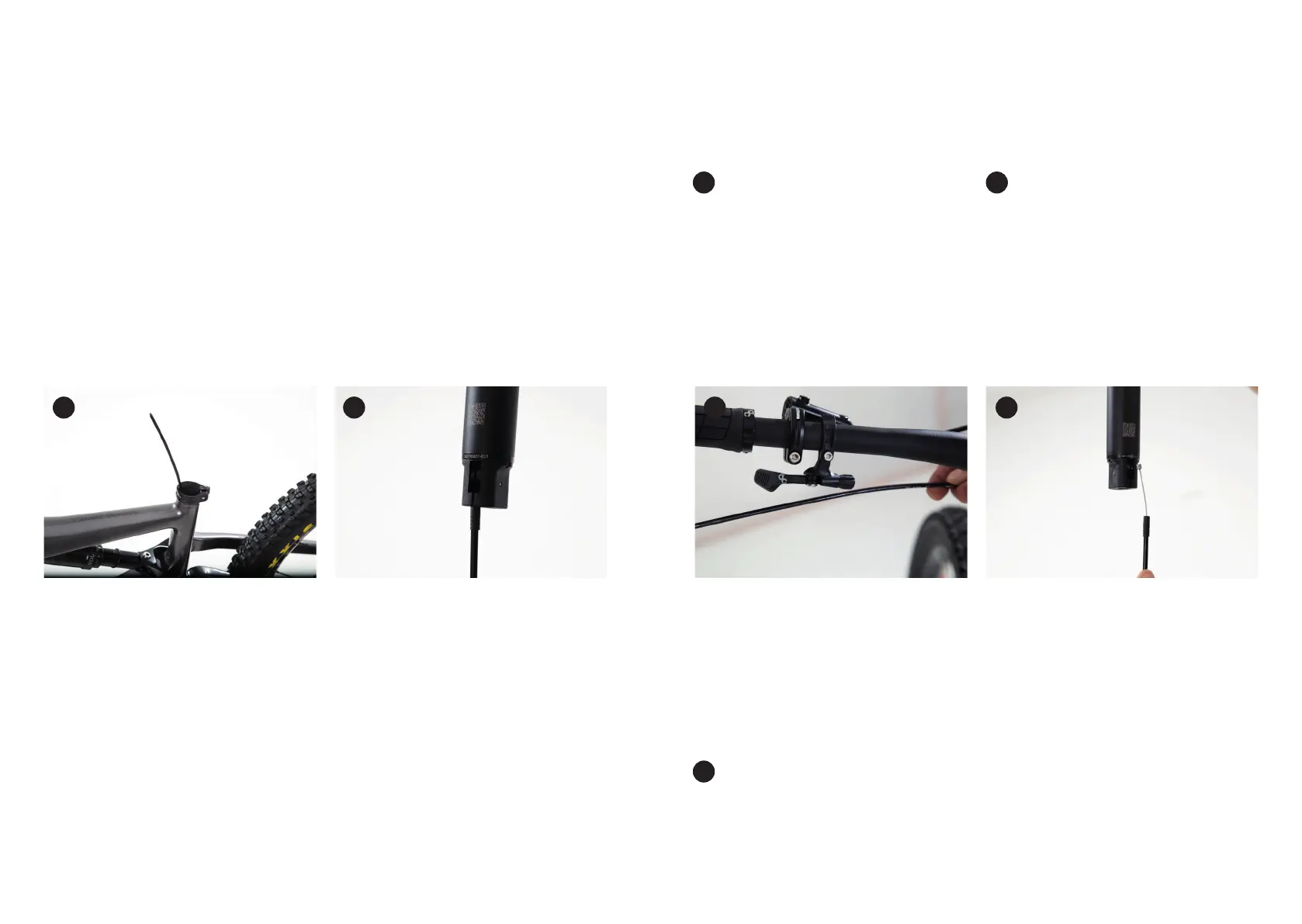

Instala la funda de cable por en interior del cuadro siguien-
do en guiado especíco del cuadro. Ve intruduciendo la
funda en el cuadro desde el frontal de la bicicleta hasta
que unos 20-25 cm de funda sobresalgan por el tubo del
sillín.
Si tu bici ya tenía una tija instalada, desmonta la tija anti-
gua antes de instalar la funda en el cuadro.
Para bicis nuevas equipadas con la tija OC2 Dropper, la
funda podría estar ya preinstalada en el cuadro.
Instala un tope en el extremo de la funda saliendo por el
tubo de sillín. Inserta este extremo de la funda en el aloja-
miento del accionador de la base de la tija OC2 Dropper.
Inserta la tija en el tubo de sillín hasta la marca de inser-
ción mínima y aprieta el tornillo del cierre de la tija (5Nm-
6Nm).
Si conoces la altura de sillín nal para la bici, puedes
introducir la tija en el tubo de sillín (totalmente extendida)
hasta alcanzar la altura de sillín deseada para usar menos
longitud de funda. Aprieta el tornillo del cierre de la tija
(5Nm-6Nm).
Lleva el extremo de la funda instalada previamente desde
el frontal de la bicicleta al remoto de la tija para deter-
minar la longitud de la funda. Gira el manillar para ase-
gurarte de que el giro no se ve limitado en modo alguno
por la funda y ésta no interere con cualquier otra funda
o componente.
Corta la funda usando un cortacables especíco a la longi-
tud deseada. Instala un tope de funda en el extremo recién
cortado.
Aoja el cierre de la tija y tira de la tija OC2 Dropper hasta
que salga completamente del cuadro. Introduce la funda
desde el frontal de la bici hasta que una porción salga del
tubo de sillín.
Instala el remoto de la tija OC Components o Shimano
SL-MT800-L I-Spec en la posición preferida en el lado iz-
quierdo del manillar (1,6Nm-2Nm).
Inserta el cable de cambio en la funda desde el extremo
del tubo de sillín.
1 2
3
6
4
5 7
