MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202164 | ORBEA ORBEA | 65
ES
* ID: Diámetro interno de la pipa de dirección.
** OD: Diámetro externo de la pipa de dirección.

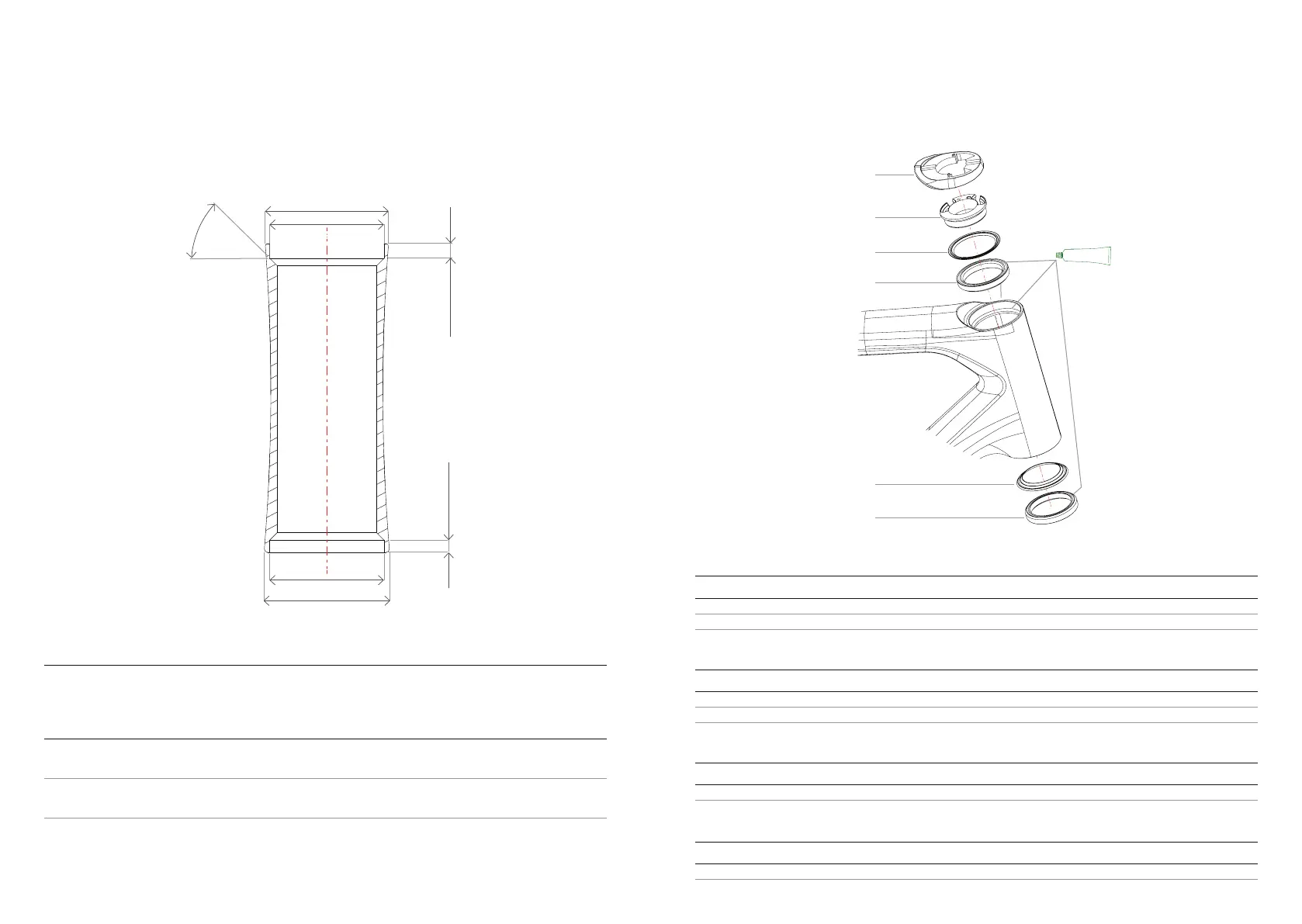

DIRECCIÓN
DIMENSIONES DE LA PIPA DE DIRECCIÓN
DESPIECE Y MONTAJE
DE LA DIRECCIÓN
Ø 58
Ø 58
Ø 52.1 ± 0.05
Ø 52.1 ± 0.05
45º
8.3
+0
-0.2
8.3
+0
-0.2
GREASE
1.2
4
3
2.1
2.2
1.1
'URGEKƂECEKQPGU
de la dirección
TIPO ID* OD**
Ángulo de
la pista
de rodamiento
Ángulo de
contacto con anillo
de compresión/
pista de la
horquilla
SHIS
CODE
Dimensiones
rodamiento
SUPERIOR
1-1/8"
Integrada
52.1 mm 58 mm 45º 45º IS52/42
Angular contact
bearing 42x52x7mm
INFERIOR
1-1/2"
Integrada
52.1 mm 58 mm 45º 45º IS52/40
Angular contact
bearing 40x52x7mm
01 RODAMIENTOS DIRECCIÓN ICR ROAD
ART Nº: X043 CANTIDAD
1.1 ROD. SUPERIOR 1-1/2 CABL. INTERN. 1
1.1 ROD. INFERIOR 1-1/2 1
02 KIT GUARDAPOLVOS DIRECCIÓN ROAD
ART Nº: X044 CANTIDAD
2.1 GUARDA POLVO SUP. DIRECCIÓN ROAD 1
2.1 GUARDA POLVO INF. DIRECCIÓN ROAD 1
03 ANILLO COMPRESIÓN CABL. INTERN. ROAD
ART Nº: X045 CANTIDAD
ANILLO COMPRESIÓN CABL. INTERN. ROAD 1
04 TAPA DIRECCIÓN CABL. INTERN. ORCA OMR
ART Nº: X046 CANTIDAD
TAPA DIRECCIÓN CABL. INTERN. ORCA OMR 1

Orbea ORCA M30 Specifications

General

Frame Material	Carbon
Groupset	Shimano 105 R7000
Brakes	Shimano R7070 hydraulic disc
Shifters	Shimano 105 R7020
Rear Derailleur	Shimano 105 R7000 GS
Front Derailleur	Shimano 105 R7000
Rear Cogs	Shimano 105 R7000 11-30t 11-Speed
Frame	Orbea Orca OMR
Fork	Orbea Orca OMR
Tires	Vittoria Zaffiro V Rigid bead 700x25c
Crankset	Shimano 105 R7000 50x34t
Headset	FSA 1-1/2" Integrated
Stem	Orbea OC2
Seatpost	Orbea OC2
Saddle	Selle Italia Model X
