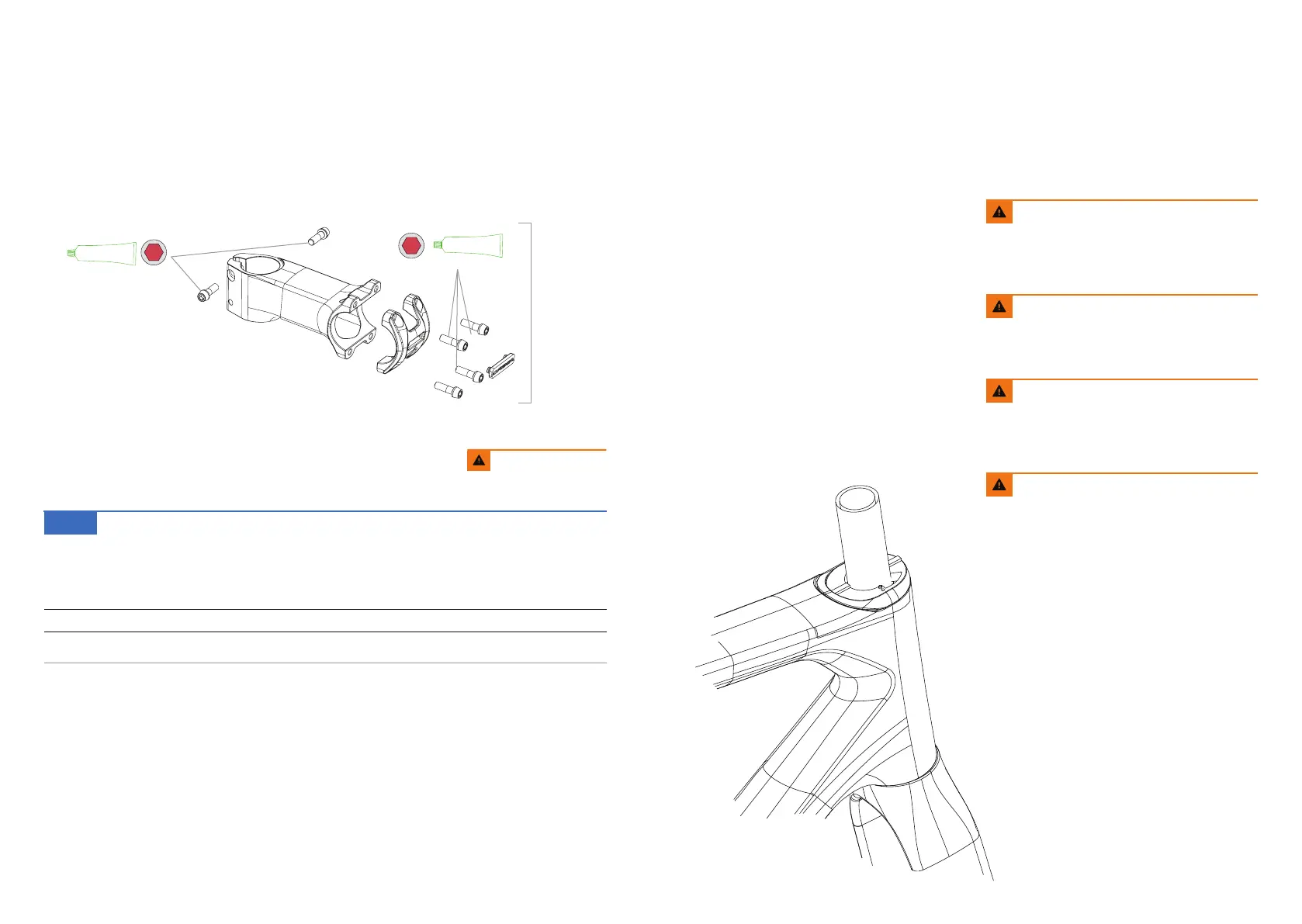

MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202184 | ORBEA ORBEA | 85
ES
POTENCIAS
KITS POTENCIA COMPLETA ROAD OC1
Realiza siempre el par de apriete
recomendado por Orbea.
CORTE DEL TUBO DE DIRECCIÓN DE LA HORQUILLA
E INSTALACIÓN DE SEPARADORES
Debido al cableado interno del latiguillo del freno delantero
a través del tubo de dirección de la horquilla, Orca OMR
requiere desconectar el latiguillo de la pinza delantera si
se quiere desmontar la horquilla.
Simplemente desmonta la potencia ICR01 o OC1 del
tubo de dirección y retira los separadores (éstos están
compuestos de dos mitades que te permiten retirarlos sin
interferir con el cableado).
Al realizar el corte, ten precaución para no marcar o dañar
ninguna de los cables o componentes.
La instalación de separadores de dirección no requiere
desmontar los cables, ya que estos están compuestos de
dos mitades que permiten su instalación sin interferir con
el cableado.
A la hora de instalar separadores (máximo 40mm)
asegúrate de que la longitud del tubo de dirección
FG NC JQTSWKNNC GU NQ UWƂEKGPVGOGPVG NCTIQ RCTC
permitir el correcto y seguro montaje de la po-
tencia y que la longitud de los cables lo permite.
El corte del tubo de la horquilla es un trabajo que
requiere conocimientos avanzados de mecánica y
debe ser llevado a cabo por un distribuidor Orbea
o taller especializado de bicicletas.
Nunca instalar separadores de dirección por encima
de la potencia. La longitud del tubo de dirección
de la horquilla debe ser el adecuado para no ser
necesaria el uso de separadores por encima de
la potencia.
Al cortar tubos de carbono, asegúrate de cumplir
todas las medidas de seguridad para no inhalar el
polvo provocado.
AVISO
42 POTENCIA OC1 ROAD
ART Nº: X071 CANTIDAD
POTENCIA OC1 ROAD
Topcap no incluída
1
4
6 N.m
2
GREASE
4
6 N.m
GREASE
42
.CURQVGPEKCU1%WUCPNCVCRCFGRQVGPEKCGURGEÉƂECRGTƂNCFCTQCF1%[VQTPKNNQCXGNNCPCFQSWGPQUGKP-
cluyen con la potencia. Ambos están incluídos con el kit de piecerío de la potencia OC1. Los separadores de
FKTGEEKÏPFGECDNGCFQKPVGTPQCWUCTUGT½PGURGEÉƂEQUUGIÖPGNEWCFTQGPGNSWGNCRQVGPEKCXC[COQPVCFC
* Disponible en tallas: 80mm, 90mm, 100mm, 110mm, 120mm.

Orbea ORCA M30 Specifications

General

Frame Material	Carbon
Groupset	Shimano 105 R7000
Brakes	Shimano R7070 hydraulic disc
Shifters	Shimano 105 R7020
Rear Derailleur	Shimano 105 R7000 GS
Front Derailleur	Shimano 105 R7000
Rear Cogs	Shimano 105 R7000 11-30t 11-Speed
Frame	Orbea Orca OMR
Fork	Orbea Orca OMR
Tires	Vittoria Zaffiro V Rigid bead 700x25c
Crankset	Shimano 105 R7000 50x34t
Headset	FSA 1-1/2" Integrated
Stem	Orbea OC2
Seatpost	Orbea OC2
Saddle	Selle Italia Model X
