ADR 71 ADR 94 ADR 97
5
1 Panel de control 13 Conector de la ventana
2 Asa 14 Conector del conducto
3 Rejilla salida de aire 15 Tubo de salida de aire
4 Cuerpo frontal 16 Manguera de drenaje de agua
5 Cuerpo lateral 17 Partición de ventana A
6 Ruedas 18 Partición de ventana B
7 Filtro superior 19 Partición de ventana C
8 Salida de aire 20 Tuerca mariposa (2pcs)
9 Filtro inferior 21 Arandelas (2pcs)
10 Salida de drenaje continuo 22 Tornillos para ventana (2pcs)
11 Toma de almacenamiento 23 Mando a distancia
12 Orificio de drenaje

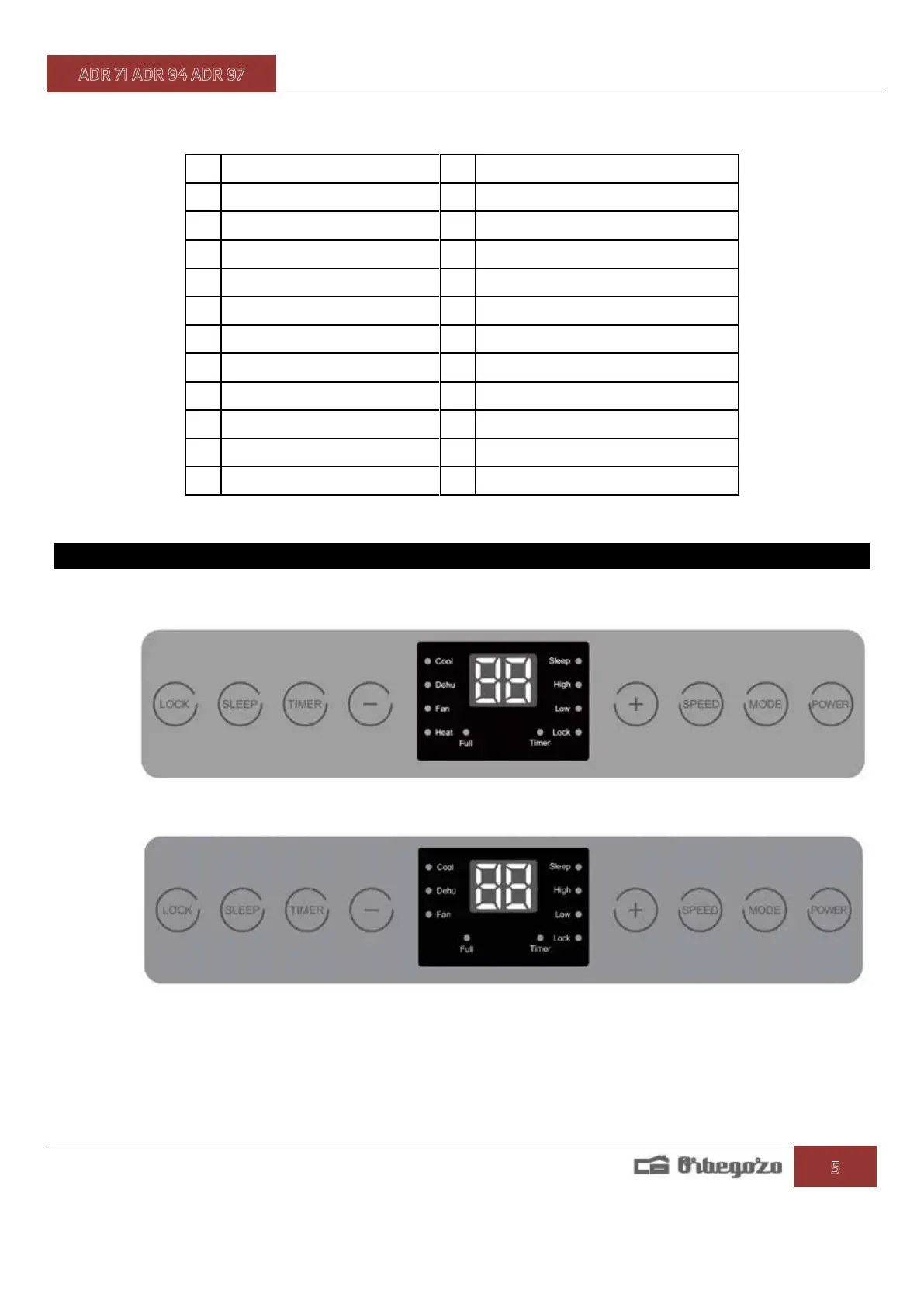

PANEL DE CONTROL
Panel del modelo ADR 97 (con bomba de calor)
Panel del modelo ADR 71 y ADR 94 (sin bomba de calor)
