CARACTERISTICAS TÉCNICAS
Alimentación Según indicación en el
aparato
Poder de ruptura: 16 (10) A/250 V
Cargas máximas recomendadas:
Lámparas incandescentes 3000 W
Fluorescentes sin compensar 1200 W
Fluorescentes compensados 1200 W 150 μF
Halógenas baja tensión 1000 VA
Halógenas (230 V.) 2500 W
Lámparas bajo consumo 200 W
Contacto: AgSnO
2
conmutado
Consumo propio: 6 VA (1 W aprox)
Tipo de acción: Tipo 1B, 1S, 1T y 1U.
Espacios de Memoria: 32
Tipos de maniobras. ON OFF
PULSOS (de 1 a 59
segundos)
Precisión de maniobra: Al segundo
Precisión de marcha: ≤ ± 1s/ día a 23 ºC
Reserva de marcha: 4 años sin alimentación
(Pila de Litio)
Temperatura de funcionamiento: De –10 ºC a +45 ºC
Tipo de protección: IP 20 según EN 60529
Clase de protección: II según EN 60335 en
montaje correcto
Situación de contaminación: Normal
Tapa precintable

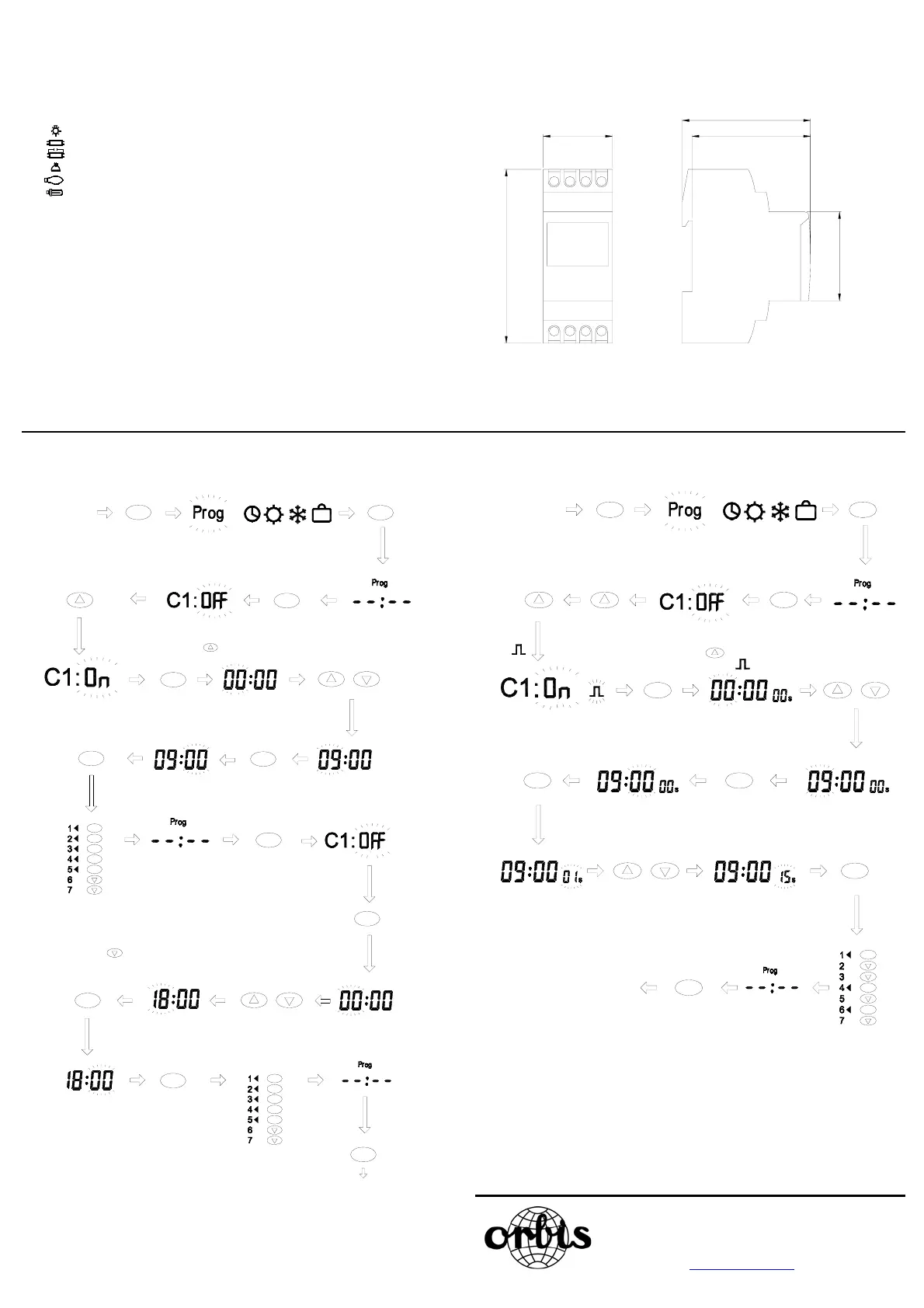

EJEMPLO DE PROGRAMACION
Queremos conectar una carga de 09:00 h a 18:00 h de lunes a viernes.
(Consideramos que no hay ninguna programación anterior).
DIMENSIONES
EJEMPLO DE PULSO
Queremos conectar un timbre a las 9:00h durante 15 segundos los Lunes, Jueves y
Sábados.
A016.17.52570
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Teléfono: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
60
65
45
88
35
OK
Programamos
los minutos
Programamos los
dias de la semana
OK
OK
OK
OK
Buscamos la
hora deseada
OK
OK
C
MODO
NORMAL
Si no queremos
programar mas
maniobras
Programamos
las horas
Programación
de desconexión
OK
OK
Programamos
minutos
OK
OK
OK
OK
OK
OK
Validamos
Como queremos
programar una conexión
pulsamos
para cambiar a ON
OK
Programamos
las horas
MODO
NORMAL
OK
OK
Buscamos
la hora
deseada
OK
OK
Seleccionamos
los días
pulsando OK.
No seleccionados
pulsamos
Seleccionamos
los días de la
semana
OK
OK
Programamos los segundos
de duración del pulso
MODO
NORMAL
C
OK
MODO
NORMAL
Pulsar hasta
que aparezca
el simbolo
OK
Programamos
las horas
OK
OK
OK
OK
OK
OK
Como queremos
programar un pulso
accionamos
para cambiar a ON
Programamos
los minutos
