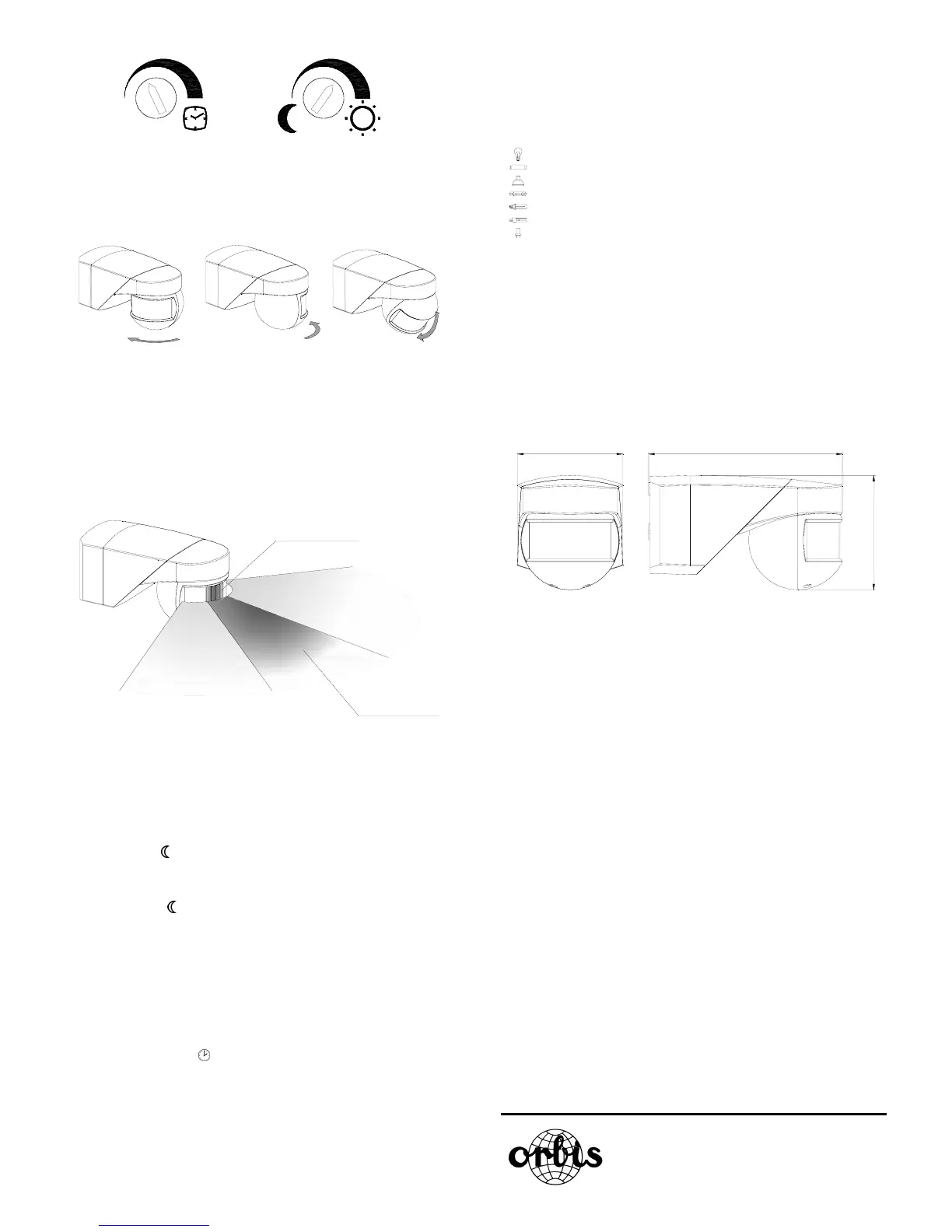

MISE EN SERVICE. AJUSTAGES
Les sélecteurs se trouvent dans la sphère de l'MULTIMAT :
AJUSTAGE DU CHAMP DE DETECTION
La tête peut tourner horizontalement environ 180 º (ne pas forcer la
rotation plus de 180 º) et verticalement environ 45 º, en déplaçant la zone
de détection tel qu’indique la figure :
Pour ajuster le champ de détection suivre les pas suivants :
- Tourner les sélecteurs de régulation de retard de déconnexion
jusqu'au minimum, et le sélecteur de luminosité jusqu'à (☼).
- Vérifier la couverture en vous déplaçant dans les limites du champ
de détection.
L'MULTIMAT est fourni avec des limiteurs de la zone de détection.
Chaque limiteur est divisé en 4 secteurs, qui peuvent être découpés selon
les nécessités. Pour exclure un secteur du champ couvrez la partie
correspondante de la lentille avec des limiteurs adaptés à vos nécessités.
Après le placement et l'ajustage du champ de détection, régler la
luminosité et le retard de déconnexion requis.
AJUSTAGE DE LA LUMINOSITE
L'interrupteur de proximité MULTIMAT peut être gradué de sorte qu'il
agisse seulement quand les conditions de luminosité sont au-dessous du
niveau sélectionné. En tournant le sélecteur de luminosité vers la position
(☼), il réagira sous n'importe quelle condition de luminosité. En le tournant
vers la position (
), il réagira seulement sous des conditions de très
basse luminosité.
Quand la luminosité environnementale sera la souhaitée pour le
fonctionnement du détecteur, tourner le potentiomètre de luminosité
jusqu'à la position (
).
Ensuite le tourner vers la droite lentement jusqu'à ce que l'illumination
s'allume. Quand l'MULTIMAT est préparée pour détecter (le niveau
lumineux est inférieur au réglé) le led interne clignotera toutes les 3
secondes.
Pour les modifications apportées à l'équipe de soutiers pour prendre
effet, vous devez quitter la zone de détection et d'attendre l'arrêt de
l'installation.
AJUSTAGE DU RETARD DE DECONNEXION
En tournant le sélecteur ( ) le retard de déconnexion sera :
- Temps minimum de retard de déconnexion : 3 secondes.
- Temps maximum de retard de déconnexion : 30 minutes.
Ce temps se rétablit chaque fois que le détecteur capte.
La sensibilité du capteur peut se trouver réduite si la température de
l'objet à détecter est proche de la température ambiante.
Une fois la temporisation terminée, l'MULTIMAT maintient une
période d'inactivité d’environ 2 secondes pendant laquelle il ne
détecte pas.
MODE DE FONCTIONNEMENT
- L'équipement entre en fonctionnement normal 30 secondes après sa
connexion.
CARACTERISTIQUES TECHNIQUES
Alimentation 230 V 50 Hz.
Pouvoir de Coupure
μ 10 A 230 V~ cos ϕ=1
Charges maximales recommandées
Lampes incandescentes 2000 W
Fluorescents 1000 VA
Halogènes basse tension (12V) 2000 VA
Halogènes (230 V) 2000 W
Lampes faible consommation (CFL) 1000 VA
Lampes faible consommation (Downlights) 900 VA
Lampes LED 1000 VA
Consommation propre 8,5 VA (1,5 W approx.)
Rang de luminosité 5-30-2000 Lux.
Rang de temporisation De 3 s a 30 min. approx.
Angle de détection 200º
Champ de détection Frontal: 12 mètres à 20 ºC.
Latéral : 8 mètres à 20 ºC.
Température de fonctionnement -20 ºC à +40 ºC
Type de protection IP 55 selon EN 60529
Classe de protection Classe II selon EN 60669
dans des conditions de
montage correctes.
DIMENSIONS
01_2012 A016.13.54464
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Téléphone : +34 91 5672277; Fax : +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
REGULATION DU TEMPS DE RETARD REGULATION DE LA LUMINOSITE
CHAMP DE
CAPTAGE COUVERT
LIMITEUR DE
CHAMP DE CAPTAGE
133
72
80
