20
1. Choisissez un emplacement.
Lorsque vous choisissez l’emplacement de votre minuterie,
tenez compte des éléments suivants :
• Choisissez un endroit près d’une source d’alimentation
électrique (si vous reliez le système par câble) ou
d’une prise électrique (uniquement pour les minuteries
vendues au détail aux États-Unis).
• Assurez-vous que la température de fonctionnement ne
se situe pas sous 0 degré Celsius ou au-dessus de 70
degrés Celsius.
• Placez si possible votre minuterie à l’écart des rayons
directs du soleil.
• Laissez au moins 23 cm d’espace à gauche du boîtier
de la minuterie pour pouvoir ouvrir la porte après
l’installation.
• Installez la minuterie dans un endroit où vous
pourrez facilement avoir accès aux fils provenant des
électrovannes. Si la minuterie est installée à l’extérieur,
fermez la porte du boîtier pour protéger la minuterie des
intempéries. Pour verrouiller : insérez la clé et tournez-
la dans le sens des aiguilles d’une montre jusqu’à la
position de verrouillage.
Remarque : Les minuteries d’arrosage sont homologuées
UL-50 et ETL
®
pour la résistance aux intempéries, mais elles ne
devraient pas être installées dans un endroit continuellement
en contact avec de l’eau, car elles risqueraient de subir des
dommages.
2. Installer la minuterie
• À l’aide du gabarit d’installation (inclus), marquez
l’emplacement des vis de montage sur le mur.
Consultez la figure 1.
• Vissez la vis de calibre 8 (incluse) dans le mur à
l’emplacement du trou supérieur du gabarit. Laissez la
tête de la vis dépasser de 3 mm du mur. Au besoin, pour
que la vis soit solidement en place, utilisez des ancrages
à expansion (inclus) dans du plâtre ou de la maçonnerie.
• Glissez la minuterie sur la vis qui dépasse (dans
l’encoche en forme de trou de serrure au dos de la
minuterie). Consultez la figure 2.
• Vissez une vis de calibre 8 dans un des deux trous déjà
perforés situés dans la partie inférieure du dos du
boîtier. Consultez la figure 2.

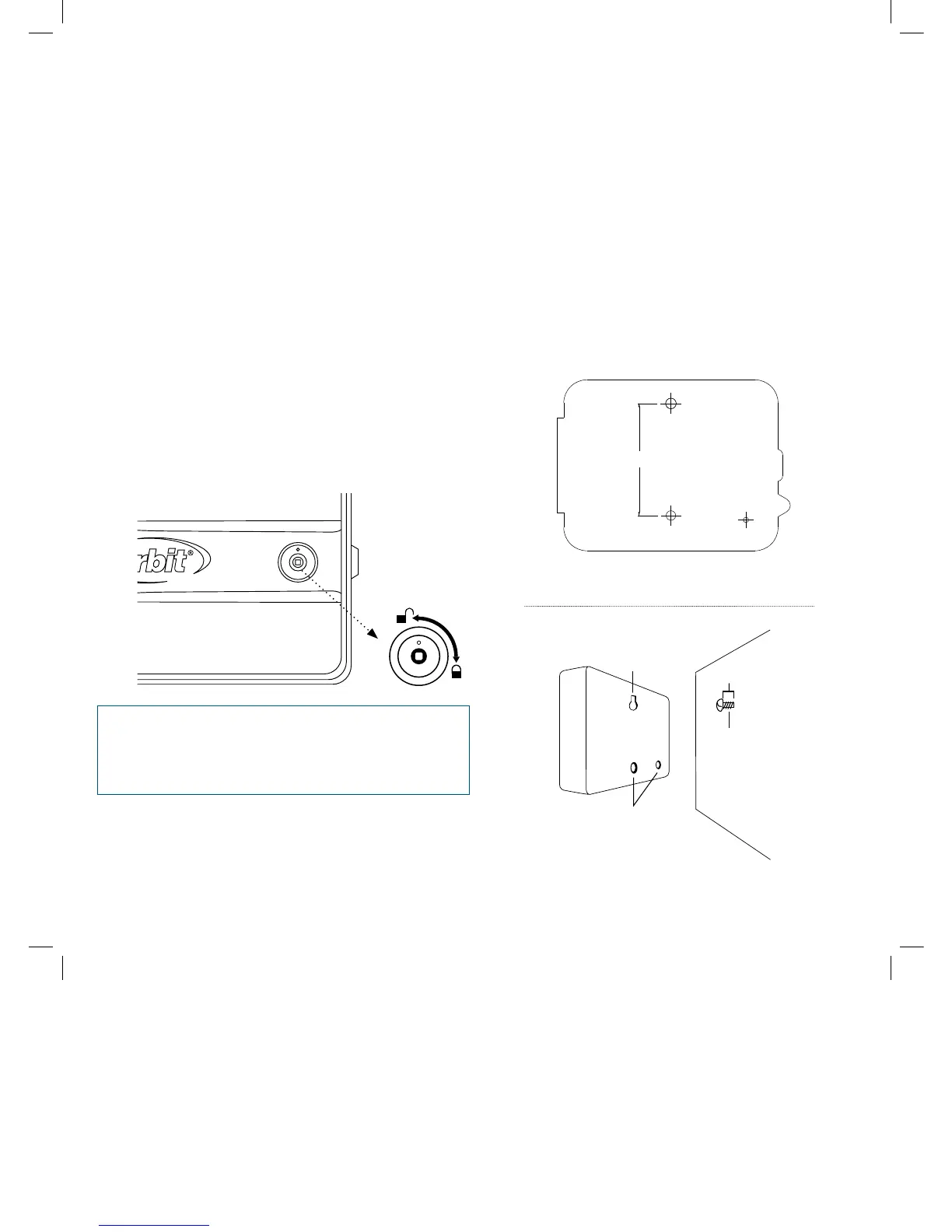

Figure 2 : Accrochez la minuterie au mur en insérant la
vis dans l’encoche en forme de trou de serrure.
Encoche en forme de
trou de serrure
Trous de montage
déjà perforés
Vis de
calibre 8
Mur
1/8"
Figure 1 : Servez-vous du gabarit d’installation (inclus).
MOUNTING TEMPLATE
GABARIT D`INSTALLATION
GUIA DE COLGAR
4.17”
(106 mm)
