[REV. 20190510] OC_GF_RA_BA_790142765_00__INH-03_FR Orbitalum Tools GmbH D-78224 Singen www.orbitalum.com
143
GF 4, GF 6, RA 8, RA 12 (AVM/MVM) Utilisation
FRANÇAIS

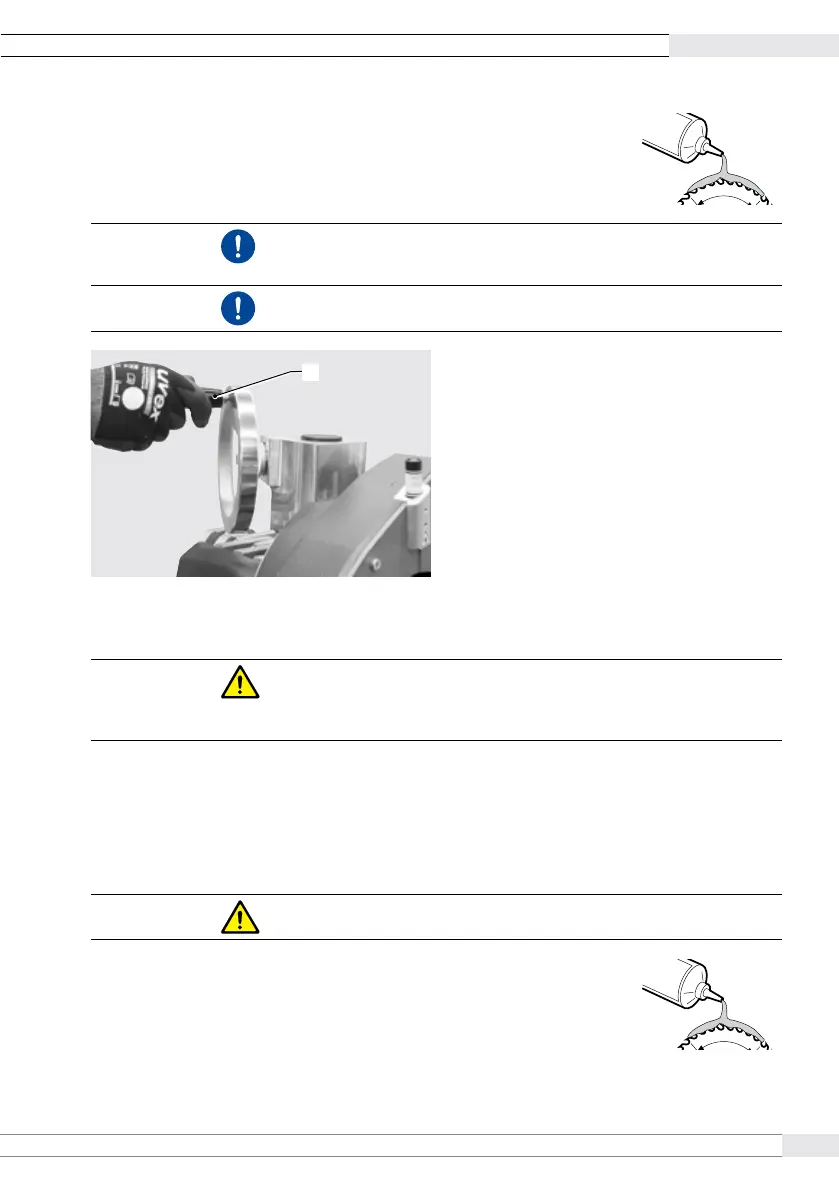

6. Appliquez du lubrifiant pour lames de scie sur la lame de scie :
Recommandation :
Jusqu’à 2 " : au moins toutes les 3 coupes,
Plus de 2 " et pour les tubes en chrome et en acier inoxydable : avant chaque coupe
REMARQUE ! Utilisez uniquement du lubrifiant/gel lubrifiant pour lames de scie (pas d'huile !) d'Orbita-
lum Tools (par ex. GF LUB ou GF TOP). La machine doit rester propre ; éliminez impérative-
ment les résidus de lubrifiant de la machine.
REMARQUE !
En cas de marche continue : après le tronçonnage, desserrez l'écrou à six pans situé sur la
fraise à chanfreiner pour éviter d'éventuelles détériorations dues à la tension.
1
7. Mettez en marche la machine à tronçonner.
8. Tournez avec précaution la roue à main (1) du MVM
dans le sens horaire jusqu'à ce que la paroi du tube soit
transpercée.
9. Continuez à tourner rapidement jusqu'à ce que le tube se
détache.
10. Arrêter la machine, attendre que la machine/l'outil soit à
l'arrêt.
9.2.3 Chanfreinage de tubes avec le MVM
IMPORTANT ! Si la machine à tronçonner n'a pas été utilisée depuis un certain temps :
X
X Mettez en marche la machine à tronçonner et laissez-la tourner pendant environ 10 s.
Cette opération permet la relubrification de toutes les pièces d'engrenage.
1. Réglez la dimension du tube (voir chap. 8.6, p. 132).
2. Réglez la fraise à chanfreiner à la dimension du tube (voir chap. 8.6.3, p. 135).
3. Le cas échéant, serrez légèrement l'écrou à six pans de la fraise à chanfreiner (voir chap. 8.5, p. 130).
4. Réglez la vitesse de rotation de la brocvoir chap. 8.7.1, p. 136).
5. Poussez le tube dans l'étau à la longueur souhaitée et serrez fermement.
Les tubes de plus d’un mètre de longueur doivent être soutenus avec une alimentation en tubes (voir chap. 8.1.3, p. 128).
IMPORTANT ! Retirez la clé multifonction de la broche avant que le corps de rotation n'entame sa révolution.
6. Appliquez du lubrifiant pour lames de scie sur la fraise à chanfreiner :
Recommandation :
Jusqu’à 2 " : au moins toutes les 3 coupes,
Plus de 2 " et pour les tubes en chrome et en acier inoxydable : avant chaque coupe.
