产品结构 GF 4, GF 6, RA 8, RA 12 (自动/手动)
中文

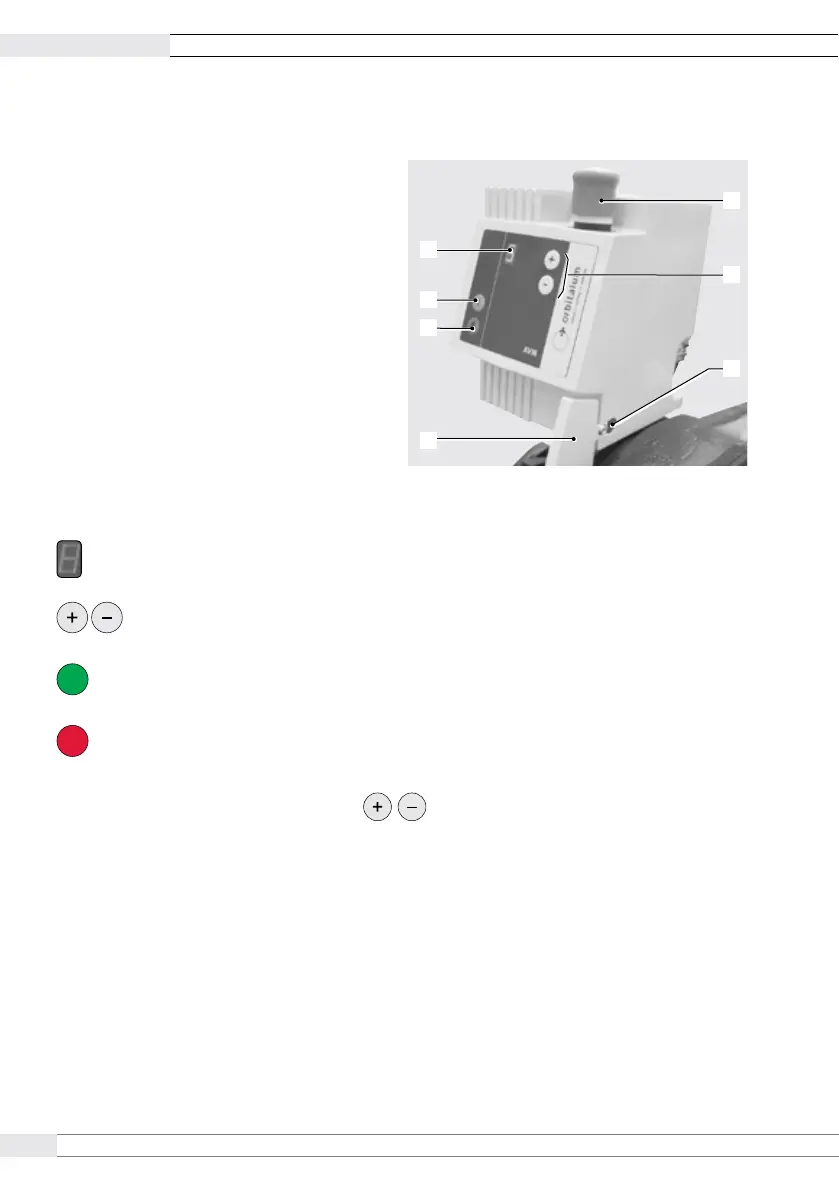

3.3 自动进刀模块 自动
1. 显示器
2. 开始键
3. 停止键
4. 紧急关闭按钮
5. 进刀档按键
6. 光电装置
7. 保护桥
1
4
2
3
5
6
7
3.3.1 自动进刀模块按键说明
显示器: 若将控制装置与电源连接，则显示屏上出现最新选择的进刀等级。通过显示屏右下方的一
点，显示光栅已识别反射体。只有通过反射体识别，自动设备才能启动。如果存在故障，则该闪烁显示
F和1 至6 中的一个数字。错误报告／故障排除，参见章节10.5, 第400页。
进刀键: 按下该按键可以分10 档调节所需要的进刀力。对于已经准备就绪的设备，可以随时按下该按
键，以便 调 节进 刀 档 或者 在 加 工 过 程中对 进 刀 档 进 行 修 改。如 果 用 户 按 住 其 中 的 一 个 按 键，则 在 所 按
的方向进行显示。
I
开始键: 在切割机马达已激活的状态下，通过操纵该按钮，开始加工程序。对于已经准备就绪的设备，
可以随时按下该按键，以便调节进刀档或者在加工过程中对进刀档进行修改。如果用户按住其中的一
个按键，则在所按的方向进行显示。
0
开始键: 在加工过程中，通过操纵该按钮，停止进刀和切割机马达。然后必须重新将切割机马达
置于初始位置。持续按住零位按钮，能够更方便地将切割机马达转回原位。切割机马达不允许处于激
活状态。一旦显示屏右下方那一点闪烁，则自动设备准备就绪，可重新启动。
调看自动设备的当前版本: 同时按下
/
按钮，则显示版本。版本按该顺序闪烁:
S 2 0 0 H 1 2 3.
首字母S代表软件(Software)，接下来三个数字表示软件版本。随后的H代表硬件(Hardware)，之后三
个数字则显示硬件版本。 然后，显示内容跳回最后设置的进刀等级。
紧急停止按钮
只能在紧急状况下操纵该按钮。按下紧急停止按钮，供电切断。解锁即可重新启动。
出现故障报告时，按下O键可关闭自动设备。显示屏上不再出现故障。
