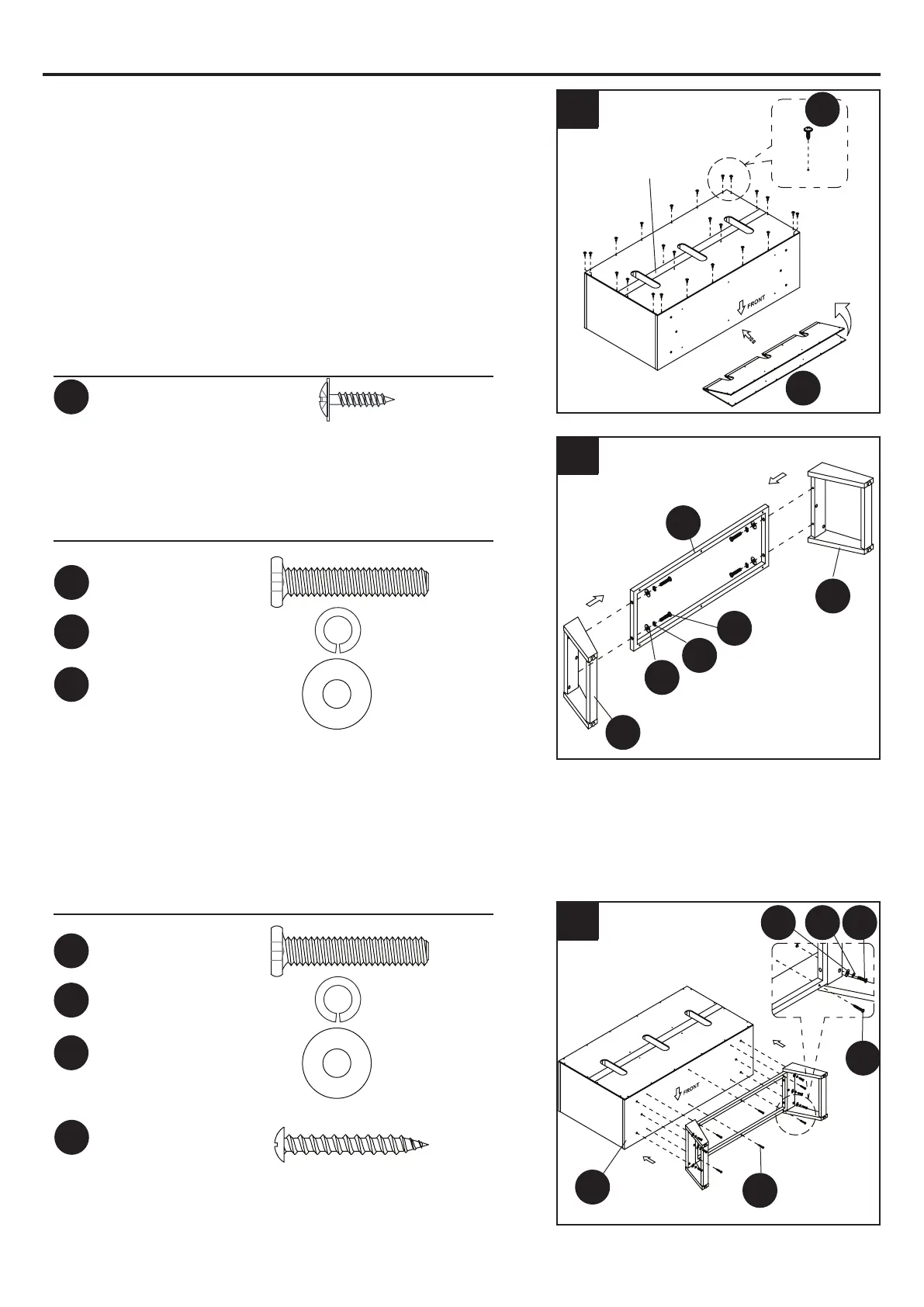

4.1 Maintenant, revenez en arrière et serrez tous les bou-
lons. Assurez-vous que toutes les pièces sont serrées et
qu’il n’y a pas d’espace entre les pièces. Cela aidera à
garder l’unité carrée.
4.2 Basculez l’unité après assemblage sur ses bords
avant. Dépliez le Panneau Arrière (I) et placez-le sur
les bords arrière de l’assemblage. Assurez-vous que les
chevauchements sur les panneaux sont uniformes tout
autour. Fixez le Panneau Arrière (I) en place avec les Vis
à Tête Rondelle de 15 mm (EE).
REMARQUE : Nous recommandons de xer le panneau
arrière avec le vis aux coins en premier.
EE
K
J
6. Fixez la base assemblée au Panneau Inférieur (B) avec
six Boulons de 32 mm (AA), six Rondelles de Blocage
(BB), six Rondelles Plates (CC) et six Vis de 32 mm (FF).
B
x 24
EE
I
Le ruban adhésif est orienté vers
l’extérieur
5. Fixez le Cadre Métallique (K) entre les Pieds (J)
avec quatre Boulons de 32 mm (AA), quatre Rondelles
de Blocage (BB) et quatre Rondelles Plates (CC).
x 4
x 4
x 4
AA
CC
BB
AABBCC
FF
M4 x 32mm Vis
x 6
x 6
x 6
FF
x 6
FF
J
BB
AA
CC
BB
AA
CC
Quincaillerie utilisée
INSTRUCTIONS DE MONTAGE
M3,5 x 15mm
Vis à tête de rondelle
Quincaillerie utilisée
Boulon 1/4” x 32mm
1/4” Rondelle de blocage
1/4” Rondelle plate
Quincaillerie utilisée
Boulon 1/4” x 32mm
1/4” Rondelle de blocage
1/4” Rondelle plate
