Origin 21 LWS42SDT - Instrucciones de Ensamblaje

6
2
1
3

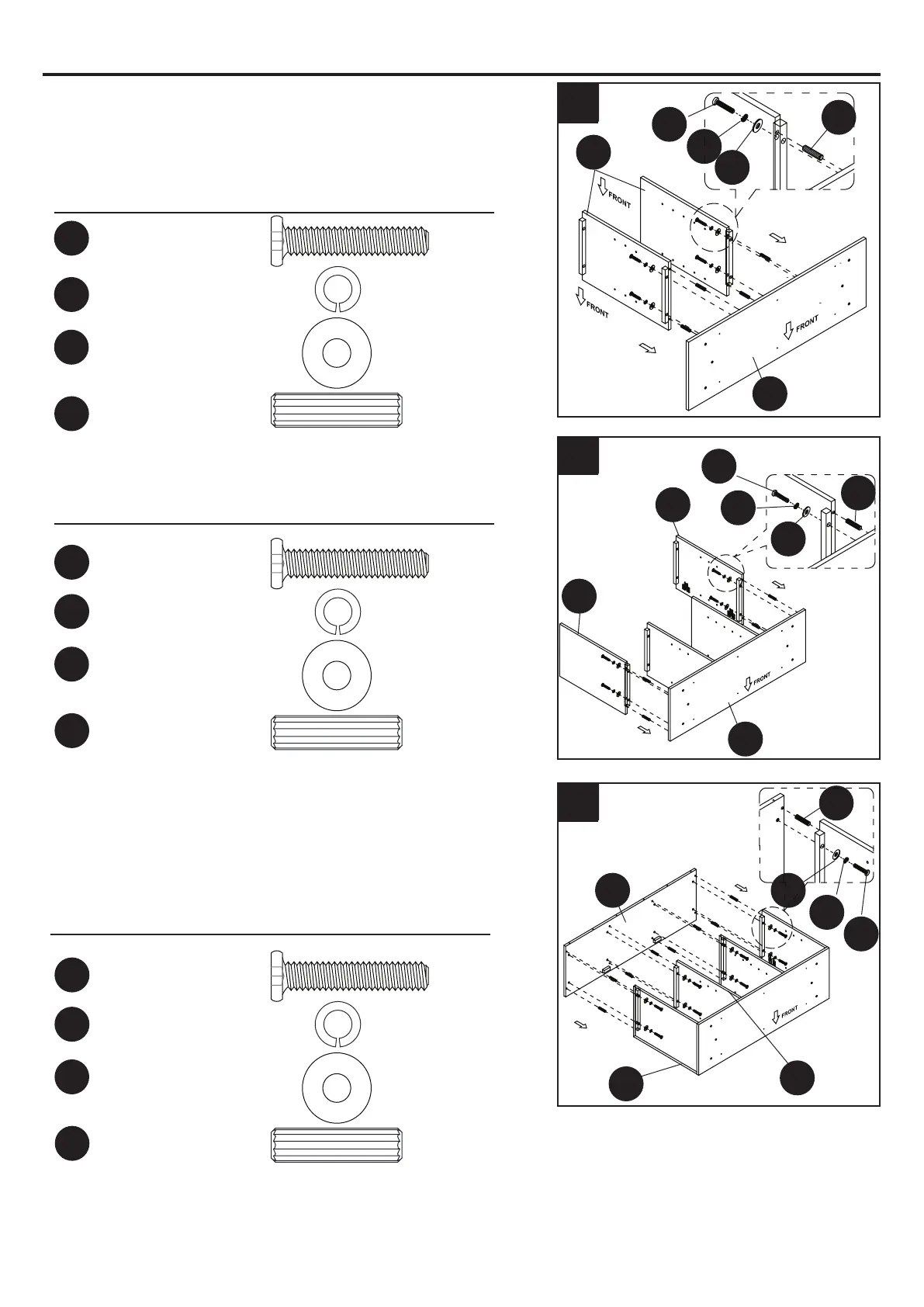

1. Insertar las clavijas de madera de 30 mm (DD) en
los agujeros exteriores de los paneles divisores (D) y
adjuntar al panel inferior (B) con 2 pernos de 32 mm
(AA), 2 arandelas de presión (BB) y 2 arandelas planas
(CC) en cada uno.
x 4
D
AA
C
D
BB
CC
x 4
x 4
x 4
AA
CC
BB
B
2. Repetir el mismo procedimiento para adjuntar los paneles
laterales (C) al panel inferior (B).
x 4
x 4
x 4
x 4
AA
BB
CC
3.1 Insertar las clavijas de madera de 30 mm (DD) en los
agujeros exteriores de los paneles verticales (C y D)
3.2 Alinear el panel superior (A) sobre las clavijas de
madera insertadas y sujetar en su lugar con 8 pernos de
32 mm (AA), 8 arandelas de presión (BB) y 8 arandelas
planas (CC).
x 8
x 8
x 8
x 8
BB
AA
CC
DD
DD
C
DD
DD
A
BB
AA
CC
DD
BB
AA
CC
DD
C
B
INSTRUCCIONES DE ENSAMBLAJE
Herraje Utilizado
Perno de 1/4 de
pulgada x 32mm
Arandela de presión
de 1/4 de pulgada
Arandela plana de
1/4 de pulgada
Clavija de madera
de M8 x 30mm
Herraje Utilizado
Perno de 1/4 de
pulgada x 32mm
Arandela de presión
de 1/4 de pulgada
Arandela plana de
1/4 de pulgada
Clavija de madera
de M8 x 30mm
FRENTE
FRENTE
Herraje Utilizado
Perno de 1/4 de
pulgada x 32mm
Arandela de presión
de 1/4 de pulgada
Arandela plana de
1/4 de pulgada
Clavija de madera
de M8 x 30mm
