7
4
5
6

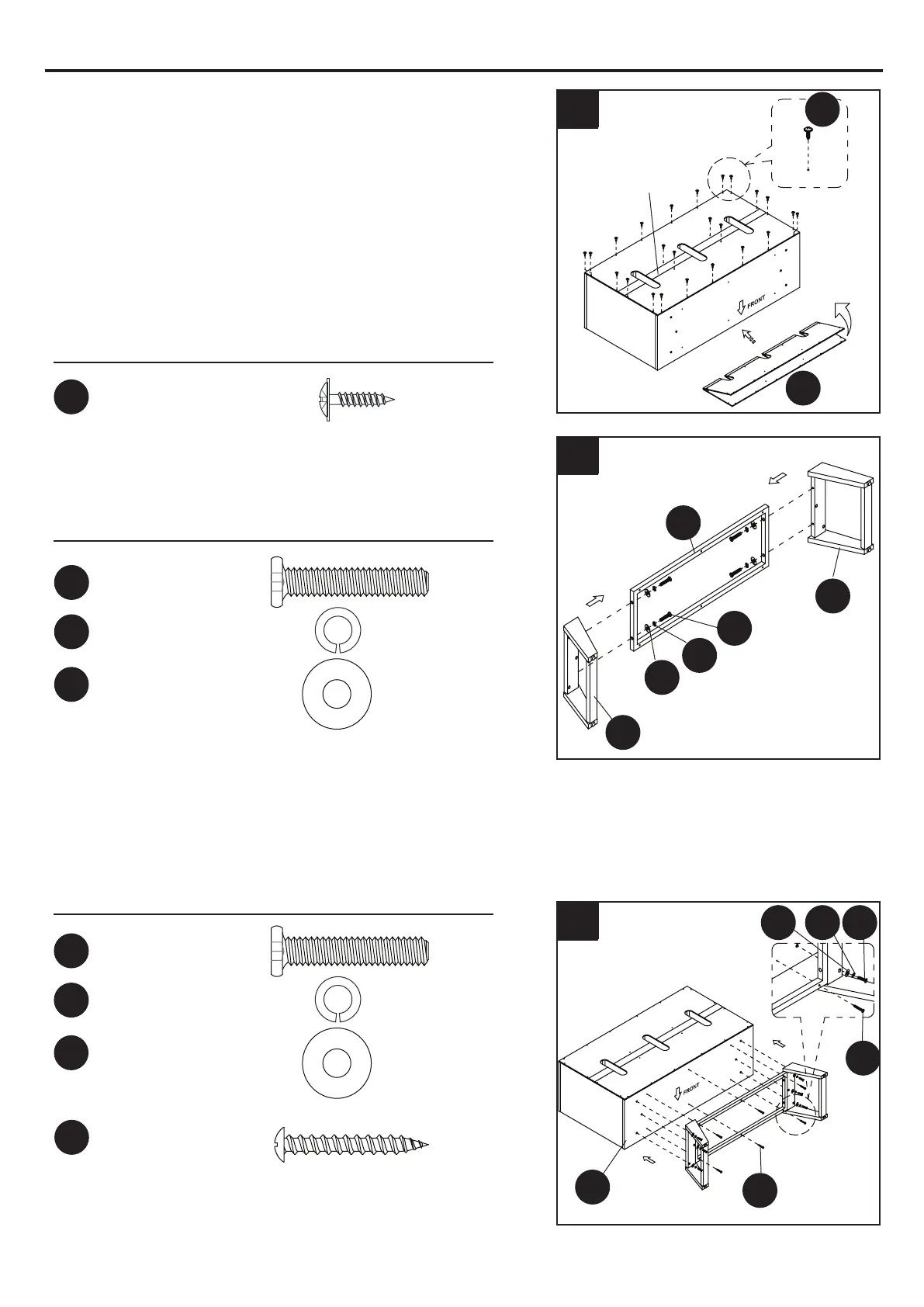

4.1 Ahora, volver y apretar todas las tuercas de jación
y los pernos. Asegurar que todas las partes estén apre-
tadas y de que no hay huecos entre las partes. Esto
ayudara a mantener la unidad escuadra.
4.2 Voltear la unidad ensamblada sobre sus bordes
frontales. Desdoblar el panel posterior (I) y posicionar
sobre sus bordes posteriores del ensamble. Asegurar
de que los paneles esten nivelados todo el camino.
Asegurar el panel posterior (I) en su lugar con los per-
nos de cabeza de arandela de 15 mm (EE).
NOTA: Recomendamos adjuntar el panel posterior con
los pernos en las esquinas primero.
EE
K
J
6. Adjuntar la base ensamblada al panel inferior (B) con 6
pernos de 32 mm (AA), 6 arandelas de presión (BB), 6 aran-
delas planas (CC) y 6 pernos de 32 mm (FF).
B
Perno de cabeza de
arandela de M3.5 x 15mm
x 24
EE
I
El tape adhesivo
apunta hacia afuera
5. Adjuntar el marco de metal (K) entre las patas (J)
con 4 pernos de 32 mm (AA), 4 arandelas de presión
(BB) y 4 arandelas planas (CC).
x 4
x 4
x 4
AA
CC
BB
AABBCC
FF
Perno de M4 x 32mm
x 6
x 6
x 6
FF
x 6
FF
J
BB
AA
CC
BB
AA
CC
INSTRUCCIONES DE ENSAMBLAJE
Herraje Utilizado
Herraje Utilizado
Perno de 1/4 de
pulgada x 32mm
Arandela de presión
de 1/4 de pulgada
Arandela plana de
1/4 de pulgada
Herraje Utilizado
Perno de 1/4 de
pulgada x 32mm
Arandela de presión
de 1/4 de pulgada
Arandela plana de
1/4 de pulgada
