6
2
1
3

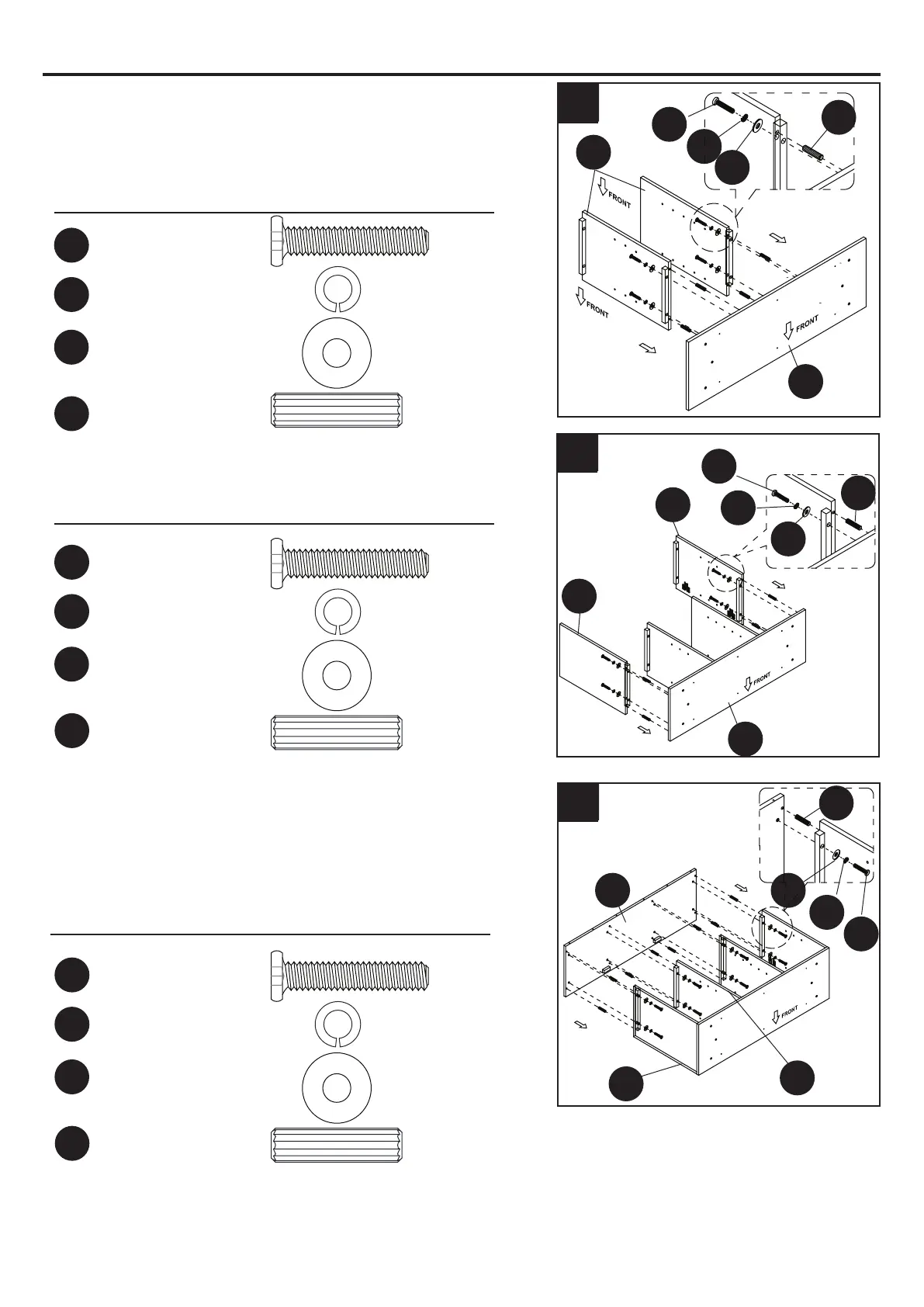

1. Insérez les Goujons en Bois de 30 mm (DD) dans
les trous extérieurs des Panneaux de Séparation (D) et
xez-les au Panneau Inférieur (B) avec deux Boulons
de 32 mm (AA), deux Rondelles de Blocage (BB) et
deux Rondelles Plates (CC) dans chacune.
x 4
D
AA
C
D
BB
CC
x 4
x 4
x 4
AA
CC
BB
B
2. Répétez la même procédure pour xer les Panneaux
Latéraux (C) au Panneau Inférieur (B).
x 4
x 4
x 4
x 4
AA
BB
CC
3.1 Insérez les Goujons en bois de 30 mm (DD) dans les
trous d’extrémité des Panneaux verticaux (C et D).
3.2 Alignez le Panneau Supérieur (A) sur les goujons en bois
insérés et xez-le en place avec huit Boulons de 32 mm (AA),
huit Rondelles de Blocage (BB) et huit Rondelles Plates (CC).
x 8
x 8
x 8
x 8
BB
AA
CC
DD
DD
C
DD
DD
A
BB
AA
CC
DD
BB
AA
CC
DD
C
B
INSTRUCTIONS DE MONTAGE
Quincaillerie utilisée
Boulon 1/4” x 32mm
1/4” Rondelle de blocage
1/4” Rondelle plate
M8 x 30mm
Goujon en bois
DEVANT
Quincaillerie utilisée
Boulon 1/4” x 32mm
1/4” Rondelle de blocage
1/4” Rondelle plate
M8 x 30mm
Goujon en bois
Quincaillerie utilisée
Boulon 1/4” x 32mm
1/4” Rondelle de blocage
1/4” Rondelle plate
M8 x 30mm
Goujon en bois
DEVANT
