Efeito de travagem forte demais/travão prende no final da fase entre poisar e levantar o pé
• Rode o parafuso de regulação da carga L () para a direita
• Resposta do travão com mais carga
Atenção: O parafuso de regulação da carga L () não pode ser aparafusado para além do calço do travão pois,
caso contrário, o funcionamento da articulação do joelho deixa de ser garantido.
Reajuste da unidade do travão após longo período de utilização
Por pré-definição, o parafuso de serviço do travão S () não tem de ser ajustado. Após longo período de
utilização, poderá surgir uma folga na articulação, a qual pode ser reajustada com o parafuso de serviço do travão
S ().
Para ajustar, retire a tampa de cobertura () e utilize uma chave sextavada de mm .
Ao ajustar, zele por uma afinação individual de precisão e rode o parafuso em pequenos passos de ⁄ de volta, no
máximo. Verifique o resultado.
Caso: A articulação tem uma folga após longo período de utilização
• Rode o parafuso de serviço do travão S () para a direita
• A folga do travão é reduzida
Comando da fase de levantar o pé e de o levar para a frente
Pode ajustar separadamente a extensão e a flexão, consoante as necessidades do utilizador. A pneumática é
fornecida numa configuração básica. Na configuração básica, ambas as válvulas estão abertas duas voltas. A partir
desta configuração básica, pode efectuar a adaptação à marcha individual.
Para conseguir uma marcha agradável, ajuste primeiro a flexão. De seguida, a marcha pode ser harmonizada
através da extensão.
Ao ajustar, zele por uma afinação individual de precisão e rode o parafuso em pequenos passos de ¼ de volta.
Verifique o resultado.

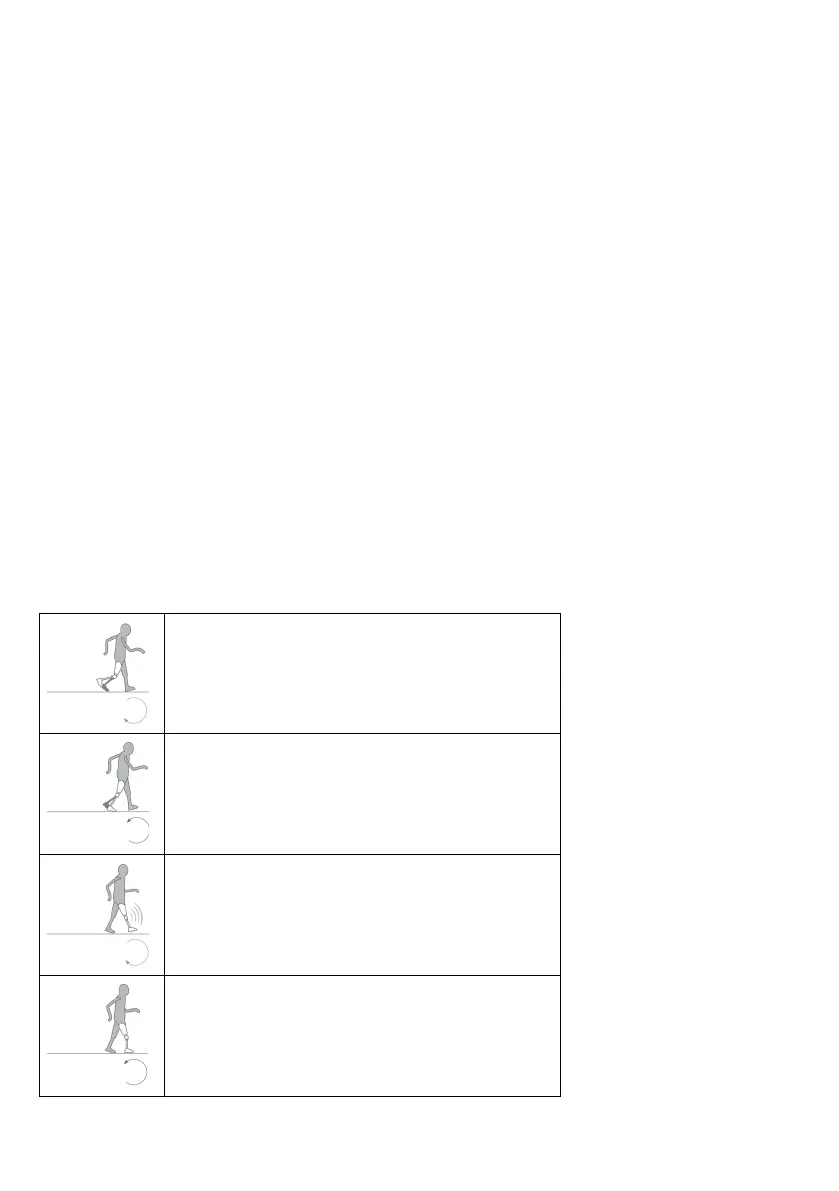

Flexão forte demais
Fechar válvula de flexão F
Rode a válvula de flexão com uma chave sextavada de
mm para a direita.
Flexão fraca demais
Abrir válvula de flexão F
Rode a válvula de flexão com uma chave sextavada de
mm para a esquerda.
Batente da extensão duro demais
Fechar válvula de extensão E
Rode a válvula de extensão com uma chave sextavada de
mm para a direita.
Extensão lenta demais
Abrir válvula de extensão E
Rode a válvula de extensão com uma chave sextavada de
mm para a esquerda.
