8.1 Controllo in caso di perdita
Questo capitolo descrive una procedura metodica di risoluzione guasti nel caso in cui il sistema
di depressione non sia ermetico.
2
3
1

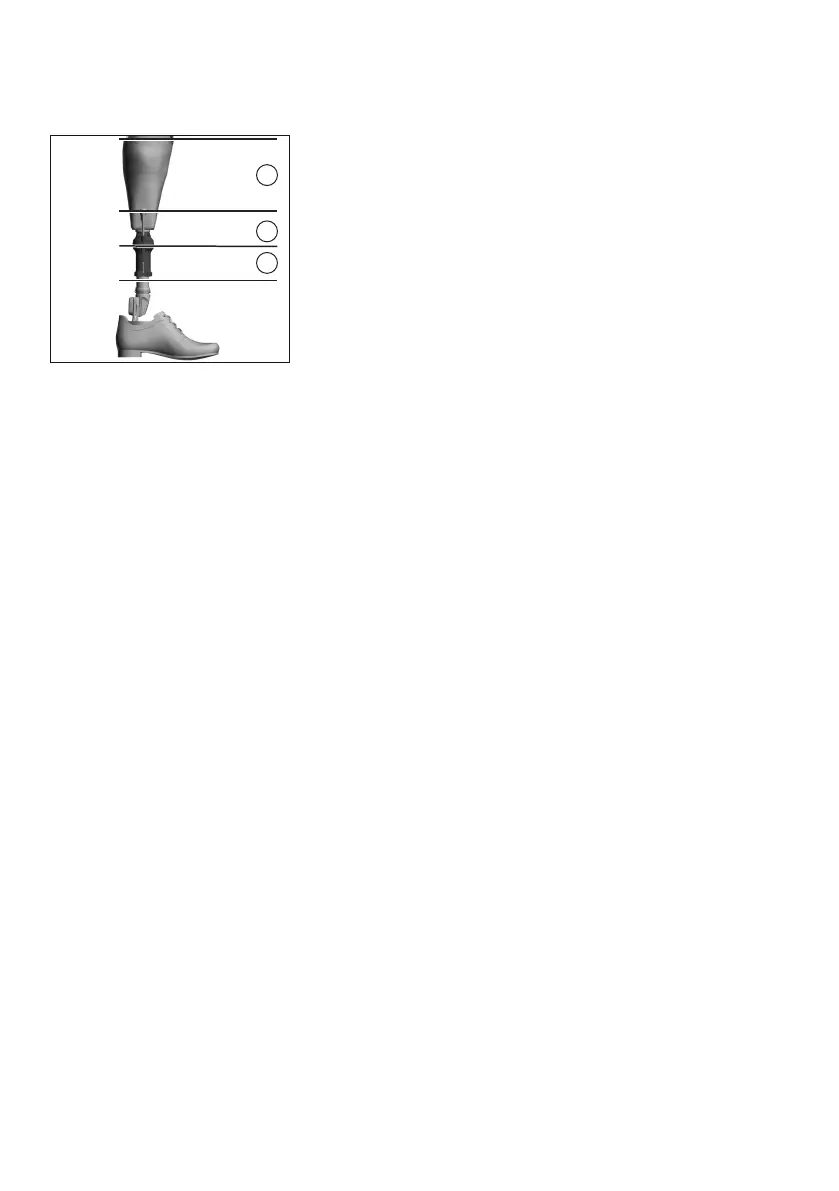

Per il controllo dell'ermeticità, la protesi viene suddivisa
in zone.
• Zona 1: invasatura protesica e ginocchiera
• Zona 2: attacco invasatura e collegamento alla pom
pa di depressione
• Zona 3: pompa di depressione
Controllo della zona 1
Innanzitutto controllare il processo di attrazione e la ginocchiera. Non è necessario un manome
tro. Il vuoto attira per aspirazione la ginocchiera sul bordo dell'invasatura. Il bordo dell'invasatura
si delinea chiaramente sotto la ginocchiera durante la fase statica. Sulla ginocchiera si può rico
noscere se non viene generato alcun vuoto o se il vuoto diminuisce.
• Chiedere all'utente di indossare la protesi. Controllare l'operazione per escludere la possibili
tà che la protesi sia indossata male.
• Far camminare l'utente per generare il vuoto. Fermare l'utente e controllare se il vuoto viene
mantenuto.
• Se il vuoto non viene mantenuto: sostituire la ginocchiera con una nuova.
• Far camminare l'utente per generare il vuoto. Fermare l'utente e controllare se il vuoto viene
mantenuto.
• Se il vuoto continua a non essere mantenuto:il guasto si trova nella zona 2 o 3.
Controllo della zona 3
• Collegare il manometro direttamente alla pompa di depressione.
• Azionare 2-4 volte la pompa di depressione (vuoto 340hPa - 680hPa).
• Se il vuoto viene mantenuto: la pompa di depressione è OK. L'errore si trova nella zona 2.
• Se il vuoto non viene mantenuto: sostituire le valvole della pompa di depressione. Quindi
controllare se il provvedimento preso ha risolto il problema.
• Se il provvedimento non ha risolto il problema: sostituire l'anello funzionale. Quindi con
trollare se il provvedimento preso ha risolto il problema.
• Se il provvedimento non ha risolto il problema: inviare la pompa di depressione al produt
tore per un controllo.
Controllo della zona 2
• Collegare il manometro con un raccordo a T tra l'attacco dell'invasatura e la pompa di de
pressione.
• Chiudere ermeticamente l'apertura dell'attacco dell'invasatura sul lato interno dell'invasatura
protesica con del nastro adesivo impermeabile all'aria (p.es. nastro in PVC).
• Azionare la pompa di depressione fino a quando si ottiene un vuoto compreso tra 340hPa e
680hPa.
• Se il vuoto non viene mantenuto: l'attacco dell'invasatura è difettoso. Sostituire l'attacco
dell'invasatura. Quindi controllare se il provvedimento preso ha risolto il problema.
• Se il vuoto viene mantenuto: l'incollaggio dell'attacco dell'invasatura potrebbe essere difet
toso.
• Chiudere ermeticamente l'apertura dell'attacco dell'invasatura sul lato interno dell'invasatura
con un piccolo pezzo di carta e nastro adesivo impermeabile all'aria (p.es. nastro in PVC).
