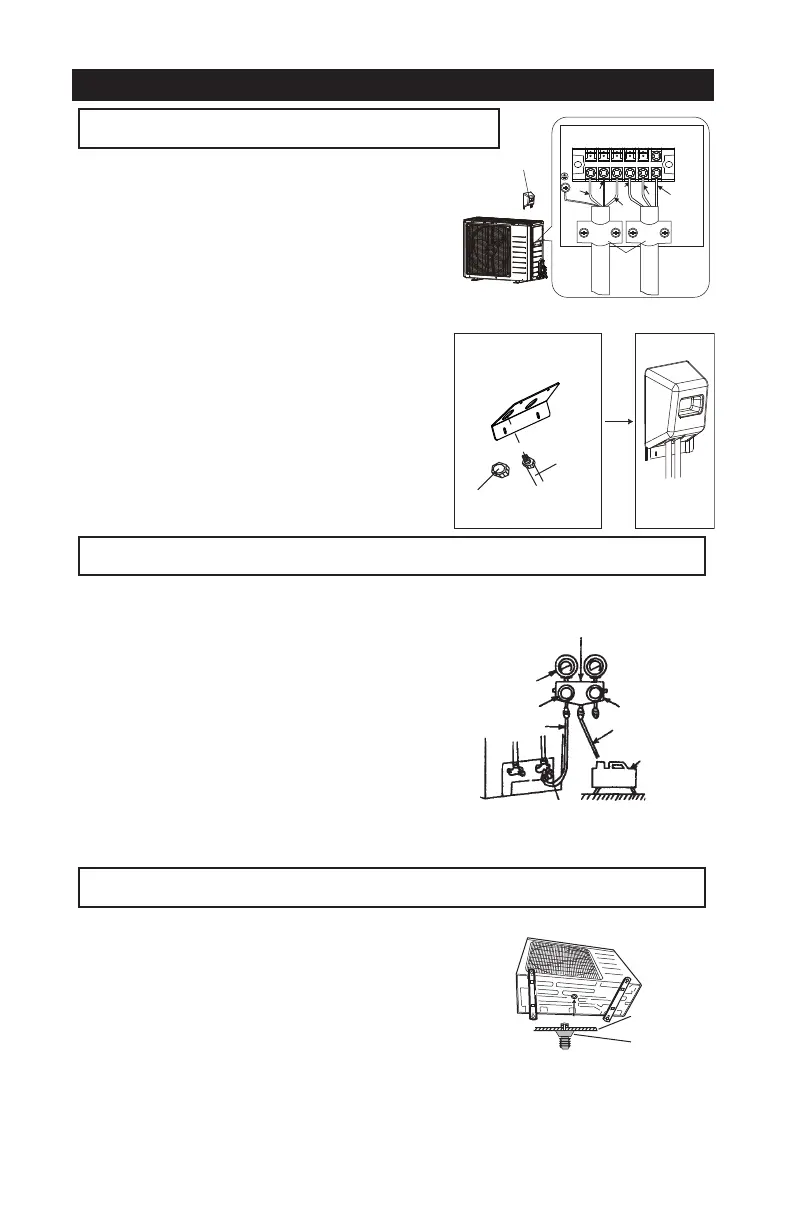

Installation de l'unité extérieure
22
Electricité
Purge des conduits et test de fuite.
Drain d'évacuation de la condensation.
1-Démonter la poignée sur le coté droit de l'appareil
2-Retirer le dispositif de fixation du fil. Connectez et fixez le fil
d'alimentation (pour les appareils de climatisation/chauffage,
branchez et fixez le fil d'alimentation et le fil de signal) au
connecteurs terminaux
3-Attachez le fil d'alimentation (pour les appareils de
climatisation/chauffage, branchez et fixez le fil d'alimentation
et le fil de signal)
4-Assurez-vous que tous les fils sont bien fixés.
1- Raccordez les conduits de charge au collecteur de basse
pression. (Les valves de haute et de basse pression doivent
être bien fermés)
2- Raccordez les conduits de charge a la pompe a vide.
3- Ouvrir la valve de basse pression.
4- Démarer la pompe a vide, puis vérifier le fonctionnement en
déserrant légerment l
'écrou de basse pression afin de verifier
si l'air circule.(si la pompe avide change de son la lecture du
manomètre doit être a 0) Reserrer l'écrou.
5- Laisser la pompe a vide fonctionner au mloins 15 minutes.
Assurez-vous que la lecture du manometre soit a
-1.0 x 10.% pa. (-76 cmHg)
6- Ouvrir completement les valves de haute et basse pression.
7- Retirer les conduits de charge de la valve de basse pression
8- Reserrer le bonnet de la valve de basse pression. (Fig.9)
L'évacuation de l'eau de condensation et de dégrivrage de l'unité
extérieure se fait par un conduit prévu cet effet. Raccorder le boyau
au connecteur au drain installé sous l'appareil.
NOTE:
• Une connection electrique erronée peut endommager
l'appareil ou ses composantes.
• S'assurer de laisser un espace est adéquat entre le
s
c
onnecteurs et les dispositifs de fixation.
poignée
Installer le protege conduit
Conduit
Valve collecteur
Multimètre
-76cmHg
Conduit de charge
Manomètre
Poignée d’ajustement
Conduit de charge
Pompe a vide
Connecteur du
drain
Chassis
Valve de basse pression
Écrou
Finish
Fig.9
N(1) 2 3 L1 L2 G
jaune-
vert
jaune
vert
bleu
brun
attache
noir
bleu
brun
Fil d'alimentation Fil d'alimentation
(distribution)
Install outdoor unit
22
Electric wiring
Air purging and leakage test
Condensate drainage of outdoor unit (no for cooling only)
1. Disassemble the handle on the outdoor unit right side plate.
2.Take off cord anchorage. Connect and fix power connect
cord (for cooling and heating unit,connect and fix power
connect cord and signal control wire)to terminal block.
3. Fix the power connection cable with cord anchorage,
(for cooling and heating unit, use the cord anchorage
to fix the power connection cable and the signal
control wire).
4. Ensure wire has been fixed well.
1. Connect charging hose of manifold valve to charge end of low
pressure valve (both high/low pressure valves must be tightly
shut).
2. Connect joint of charging hose to vacuum pump.
3. Fully open handle handle of Lo manifold valve.
4. Open the vacuum pump to evacuate. At the beginning, slightly
loosen joint nut of low
pressure valve to check if there
is air coming inside. (If noise of vacuum pump has
been changed, the reading of multimeter is 0) Then
tighten the nut.
5. Keep evacuating for more than 15mins and make
sure the reading of multi-meter is -1.0 x 10
5
pa (-76cmHg)
6. Fully open high/low pressure valves.
7. Remove charging hose from charging end of low pressure
valve.
8. Tighten bonnet of low-pressure valve. (As shown in Fig.9)
The condensate and defrosting water formd during heating in the
outdoor unit can be properly discharged by drainage pipe .
Installation method:set the drain connection in 25 hole of the
chassis has been installed and then connect drainage pipe
with drain nozzle,so that condensate and defrosting waer can
be properly discharged
NOTE:
• Wrong wiring may cause spare parts malfunction.
• After t
he c
able fixed, make sure there should be
a free space between the connection and
connection and fixing place on the lead wire.
Handle
Install the over line pipe
wire pipe
Manifold
Valve
Multimeter
-76cmHg
Charging hose
Manometer
Hi handle
Charging hose
Vacuum pump
Drain
connection
Chassis
Low pressure valve
Fixed nut
Finish
Fig.9
N(1) 2 3 L1 L2 G
yellow-
green
yellow-
green
blue
brown
wire clamp
black
blue
brown
power cord power connect wire
