Mode d’emploi - [B]Box 6 RDM V1.2 05/2019 10/12
5. Fonctions et contrôle
Signal
Power
1
2
Link Out
Terminate
RDM
DMX
876543
Signal
Power
1
2
Link Out
Terminate
RDM
DMX
876543

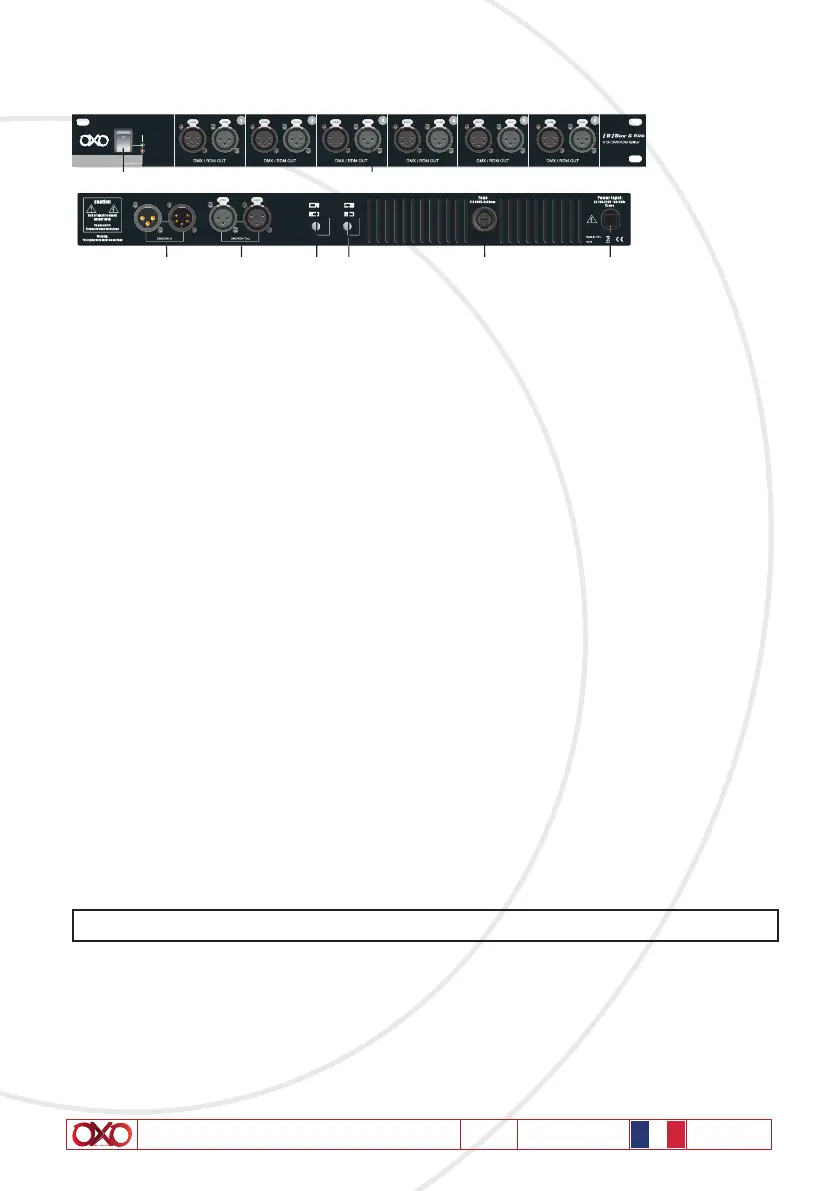

1 Interrupteur secteur – Cet interrupteur allume et éteint l’appareil.
2 Sorties DMX – Les six sorties DMX/RDM sont complètement isolées électroniquement
et amplifient le signal DMX.
3 Sorties DMX – Ces connecteurs XLR sont utilisés pour relier un second appareil.
4 Entrées DMX – Ces connecteurs XLR sont utilisés pour recevoir le signal DMX.
5 Interrupteur out/terminate – Cet interrupteur permet de terminer la ligne DMX. Quand
il est sur la position "terminate", la sortie DMX/RDM 3 est désactivée et vous ne pouvez
pas connecter un autre appareil à la suite. Inversement, quand il est sur la position
« Link Out ».
6 RDM Valide/Dé-valide la fonction RDM.
7 Fusible – F0.5 A 250 V 5 x 20 mm.
8 Secteur d’entrée AC 230 V~50 Hz, 0.5 A Max.
ATTENTION !!!
1. Cet appareil doit être relié à la terre.
2. Pour éviter tout risque d’incendie, n’exposez pas ce produit dans un environnement hu-
mide ou à forte température.
3. Ce produit est conçu pour un usage intérieur exclusivement.
4. Remplacer le fusible par un modèle identique
Un câble DMX avec une impédance de 120 ohms DOIT être utilisé pour la connexion du signal.
