Pahlen MidiHeat EHA - Page 16

16
MidiHeat EHA
MA45-32R
РУССКИЙ
1
4
2
3
5 5
11
9
7
6
8
10
12
13
10

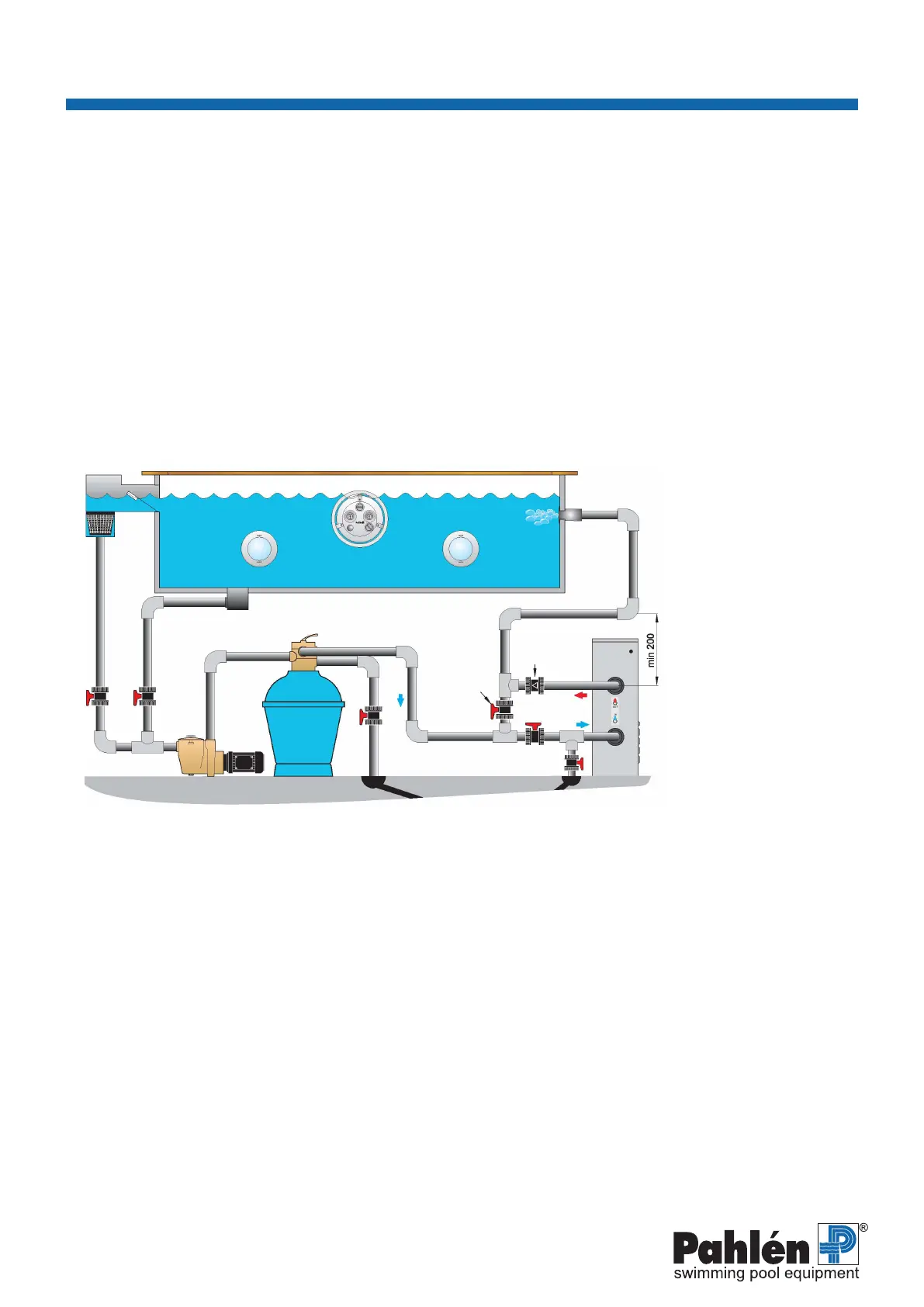

РУССКИЙ
 1. Скиммер
 2. Донныйслив
 3. Входнаяфорсунка
 4. JetSwim
 5. Светильник
 6. Насос
 7. Фильтр
 8. MidiHeat
 9. Обратныйклапан
10.Дренаж
11. Байпасныйклапан
12.Запорныйклапан
13.Сливнойклапан
Pис.2
Монтаж электрооборудования
• Электрооборудованиедолженустанавливатьквалифицированныйэлектриквсоответствиисинструкцией,
 прилагаемойкобогревателю.
• Главныйвыключательдолженустанавливатьсяпередвсемиэлектрическимисоединенияминагревателя(L1,L2,L3).
 Этодолженбытьмногополюсныйпереключатель,удовлетворяющийтребованиямдокументаIEC/EN60335-1,
 разд.7.12.2,22.2,24.3.
• Мырекомендуемустановитьустройствозащитногоотключения.
• Подключитенагревательвсоответствиисосхемойподключения,см.стр.19и20.
• ОперативноенапряжениеподключаетсякклеммамL1иNотоднофазнойсети230ВиликклеммамL1иL2от
 трехфазнойсети230В(безнейтралиN).Помните,чтодляэтогонапряжениядолжныбытьпредусмотрены
 отдельныепредохранителина5-10АдляклеммL1иL2.
• Нагревательдолженбытьустановлентак,чтобыегонельзябыловключить,еслициркуляционныйнасос
 (обесп.необход.поток)неработает,тоестьнапряжениенаконтакторенагревателядолжноблокироватьсячерез
 контакторнасоса.
• Неподключайтеобогревателькнеподходящемуисточникупитания.Относительноподходящегоисточникапитания
 обратитесьвместнуюэнергетическуюкомпанию.Отклонениенапряжениянанагревателеотзначенийдляданной
 моделииноминаланафирменнойтабличкенедолжновыходитьзапределы-10%/+5%.
• Припоставкенагревательнастроеннаподключениектрехфазнойсети400В(см.рис.4иэлектрическуюсхемуна
 с.7),ноегоможноперенастроитьнаподключениектрехфазнойсети230В(см.рис.5иэлектрическуюсхемуна
 с.8);этоотноситсяковсемвариантамкроме72кВт.
• Входныекабелицепиуправленияобязательнодолжныбытьзащищеныпредохранителямина5-10А.
• Входныекабелидляконтакторовдолжныбытьзащищеныпредохранителямивсоответствиистаблицей,сучетом
 соответствующегорабочегонапряжения,см.рис.4или5.
Установка
Всетрубыдолжныпрокладыватьсядоустановкиэлектрооборудования.
Устанавливайтенагревательтак,чтобыспередиисверхуонбылоткрыт.Соединениядолжныбытьвыполненытак,
чтобынагревательможнобылолегкоперемещатьдля
осмотра,чисткииобслуживания.
Чтобынагревательможнобылообслуживать,неопорожняябассейн,невозвратныйклапаннужноустанавливать
ПОСЛЕнагревателя,азапорныйклапан–ПЕРЕДнагревателем.
Байпасныйклапандолженустанавливатьсяирегулироватьсятак,чтобыобеспечиватьрекомендуемыйпотокчерез
нагреватель.Нагревательнужноустанавливатьнаполуилифундаменте,закрепивеговинтами/болтамичерезчетыре
отверстияØ9-ммвнижнейчасти.
Прокладка труб
Нагревательподсоединяетсяксистемебассейнасогласноприведеннойнижесхемепотоков.Стокможноприсоединять
толькоккранамисоединительным
элементамуказанныхтипов.
ЭлектрическийнагревательимеетсоединительныйэлементG2¾”,предназначенныйдляклеевогокреплениякПВХ-
трубамснаружнымдиаметромØ63.
ВНИМАНИЕ! Не устанавливайте запорный клапан между нагревателем и бассейном (вместо него установите
невозвратный клапан).
Добавлятьхлор,кислотуилианалогичныйагентвводудлябассейнанеобходимоПОСЛЕнагревателя,чтобыизбежать
коррозии.
