11
INSTALLATORE
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
2.6 - MONTAGGIO CERAMICHE
mod. GINEVRA

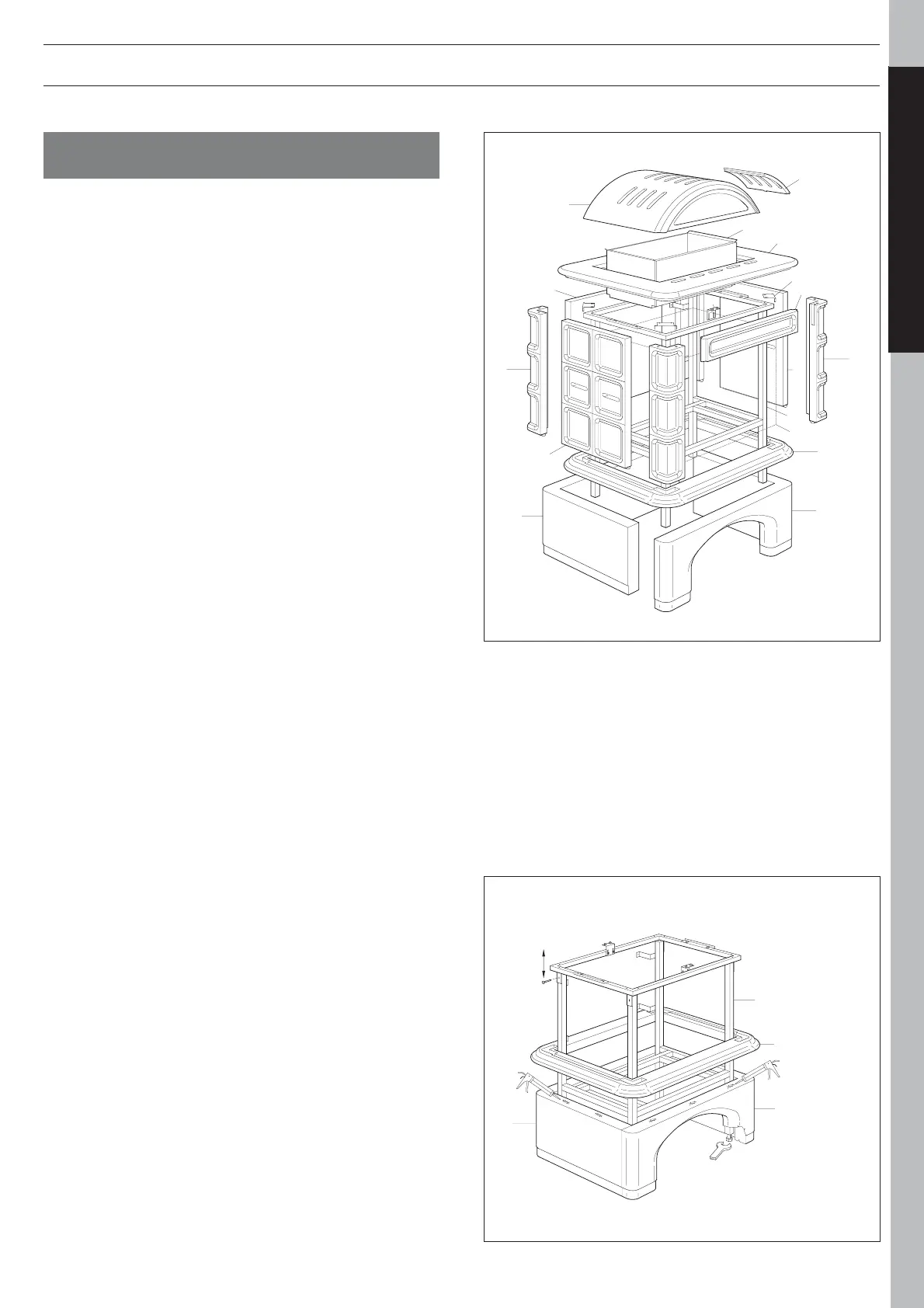

Si consiglia di montare la stufa GINEVRA a secco per
posizionare nel miglior modo possibile l’ECOFIRE e tutti i
pezzi del rivestimento ceramico (Fig. 2.6-1). Per far ciò
seguire attentamente l’ordine numerico progressivo indicato
nelle figure del presente libretto.
• ATTENZIONE:
Leggere differenze di tonalità sono da considerarsi
caratteristica propria della maiolica. L’azienda non si assume
responsabilità su eventuali contestazioni a montaggio
eseguito.
Per il montaggio procedere come segue:
1) (Fig. 2.6-2) Posizionare il basamento (1, 2) e fissarlo con
del cemento o colla per piastrelle.
Posizionare il piano in ceramica (3) dopo aver disposto
dei punti di silicone sul basamento lungo il perimetro
interno. Verificare che il piano sia in bolla e centrato
rispetto il basamento stesso.
Collocare il telaio (4) internamente al basamento come
indicato a disegno, verificare l’altezza e la messa in
bolla.Per regolare l’altezza del telaio agire sulle viti dei
piedini.
Fig. 2.6-2
5
1
2
3
4
10
6
7
8
11
12
14
13
9
6
10
A
1
2
3
4
SILICONE
TRASPARENTE
Fig. 2.6-1
