Palazzetti CLASSIC - 4.2 REGOLAZIONE CARICA PELLETS

20
MANUTENTORE
4 - ECOFIRE: MANUTENZIONE
4.2 - REGOLAZIONE CARICA PELLETS

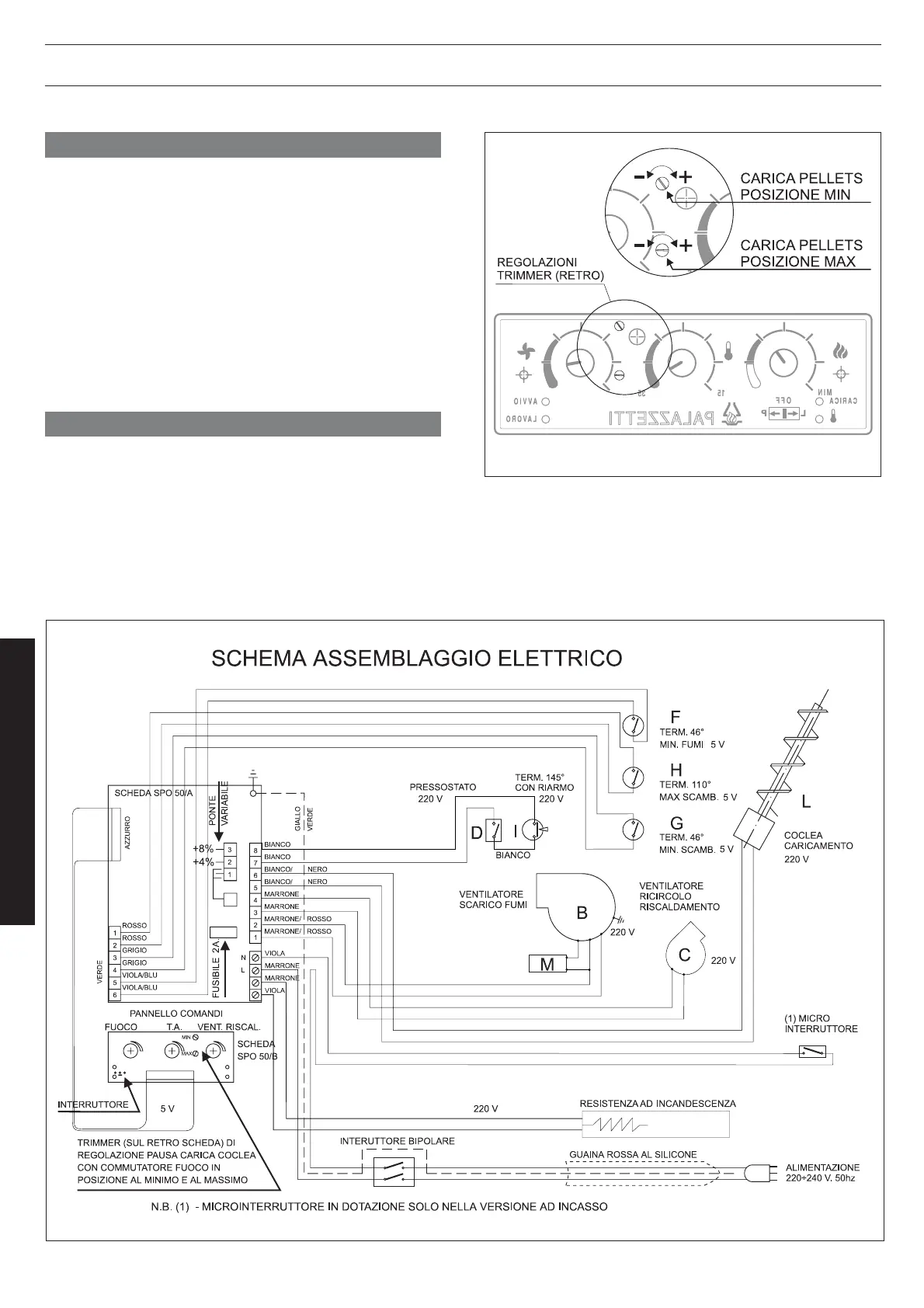

Sul retro del pannello di comando anteriore (Fig. 38) sono
presenti due potenziometri che consentono la regolazione
della carica pellets a potenza massima e minima modificando
la pausa di lavoro del motoriduttore.
• trimmer MIN (SOPRA):
con rotazione in senso orario diminuisce la pausa da 6"
a 4", consentendo l'aumento della portata di combustibile
alla potenza minima (prima posizione).
• trimmer MAX (SOTTO):
con rotazione in senso orario diminuisce la pausa da
0,5" a 0,1", consentendo l'aumento della portata di
combustibile alla potenza massima (sesta posizione).
4.3 - MORSETTIERA “PONTE VARIABILE”
La morsettiera “PONTE VARIABILE” a 3 posizioni presente
sulla scheda elettronica permette di variare la tensione
nominale al motore espulsione fumi.
Va modificata come da schema nel caso di insufficiente
espulsione dei fumi per percorsi tortuosi o lunghi del condotto
o per bilanciare la tensione della linea elettrica in ingresso.
• ponticello 1 tensione nominale (standard)
• ponticello 2 tensione nominale + 4%
• ponticello 3 tensione nominale + 8%
Fig. 38 RETRO PANNELLO
