4 - ECOFIRE: MANUTENZIONE

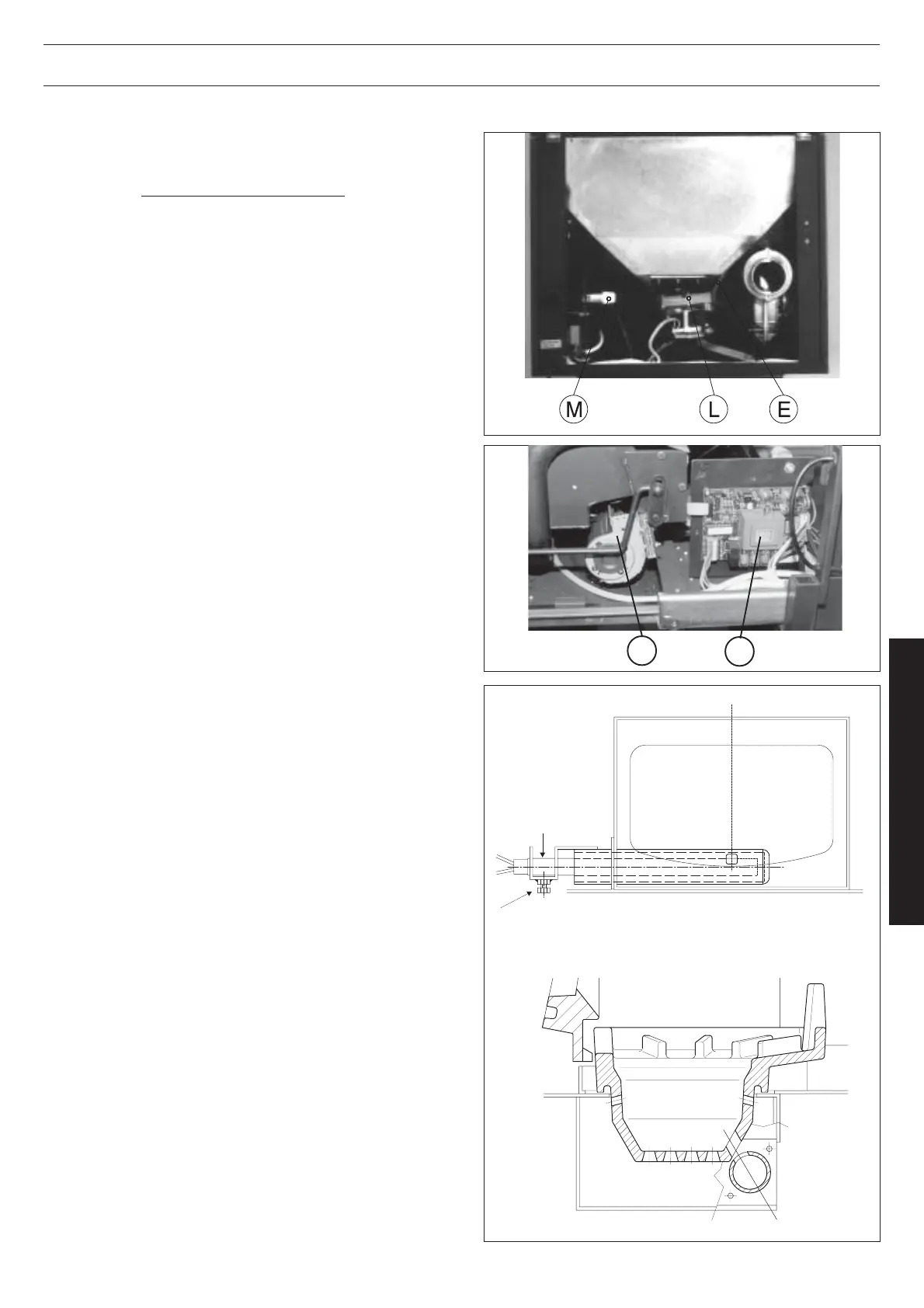

Fig. 36
Fig. 35
4.1.8 - TERMOSTATO DI SICUREZZA CON
RIARMO MANUALE
In presenza di surriscaldamento della caldaia un termostato
tarato a 145
o
C N.C. (I) (Fig. 34) apre i contatti elettrici e
blocca la coclea di caricamento degli ovuli.
Quando detto termostato interviene è necessario rimuovere
le cause che provocano il surriscaldamento (mancato
funzionamento del ventilatore di riscaldamento,
sovralimentazione, ecc.).
Affinché la stufa riprenda a funzionare è necessario
riarmare il termostato, premendo l’apposito pulsante rosso
di riarmo.
4.1.9 - TERMOSTATO AMBIENTE
Regolando il pomello (X) (Fig. 33) si potrà impostare la
temperatura max ambiente desiderata. Una volta raggiunta
tale temperatura (rilevata attraverso il sensore (k)), la stufa
andrà automaticamente a regime inferiore (2° posizione di
carica Pellets) fino al richiamo di nuova potenza.
4.1.10 - CONDENSATORE VENTILATORE FUMI
Si trova sul lato destro (M) (Fig. 35).
4.1.11 - SCHEDA ELETTRICA
Si trova sul fianco destro (O) (Fig. 36) ed è protetta da un
coperchio metallico.
Togliendo il coperchio troviamo scheda elettrica e relative
morsettiere ed innesto; vicino alla morsettiera verde sulla
destra si trova un fusibile di protezione da 2A cui si accede
togliendo il coperchio del portafusibile.
4.1.12- RESISTENZA ELETTRICA DI
ACCENSIONE (Fig. 37)
L’innesco della combustione avviene automaticamente grazie
ad una resistenza elettrica. La resistenza elettrica è inserita
in un condotto posizionato sotto il braciere ed ha la funzione
di surriscaldare parte dell’aria aspirata dal ventilatore fumi ed
immetterla nel braciere incendiando i pellets in esso contenuti.
Fase Avvio:
La resistenza verrà attivata subito in accensione
(posizione interruttore P), e rimarrà accesa per circa
7 minuti, spegnendosi poi automaticamente. La
fiamma si attiverà dopo circa 4-6 minuti dall’accensione.
Sostituzione:
Per quanto riguarda l’eventuale sostituzione della
resistenza riscaldante, essendo anche questa da
considerarsi materiale di usura, sarà sufficiente
estrarre la resistenza dal canotto che la contiene
agendo frontalmente: togliere la griglia inferiore e sfilare
il particolare verso sx dopo aver svitato la vite di
fissaggio.
Attenzione: verificare l’allineamento fori del sistema
(vedi Fig.37)
Caratteristiche elettriche resistenza: 350W - 230 V
Fig. 37
resistenza
vite di fissaggio
PIANTA
SEZIONE
N
O
asse di allineamento fori
