13
INSTALLATORE
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO

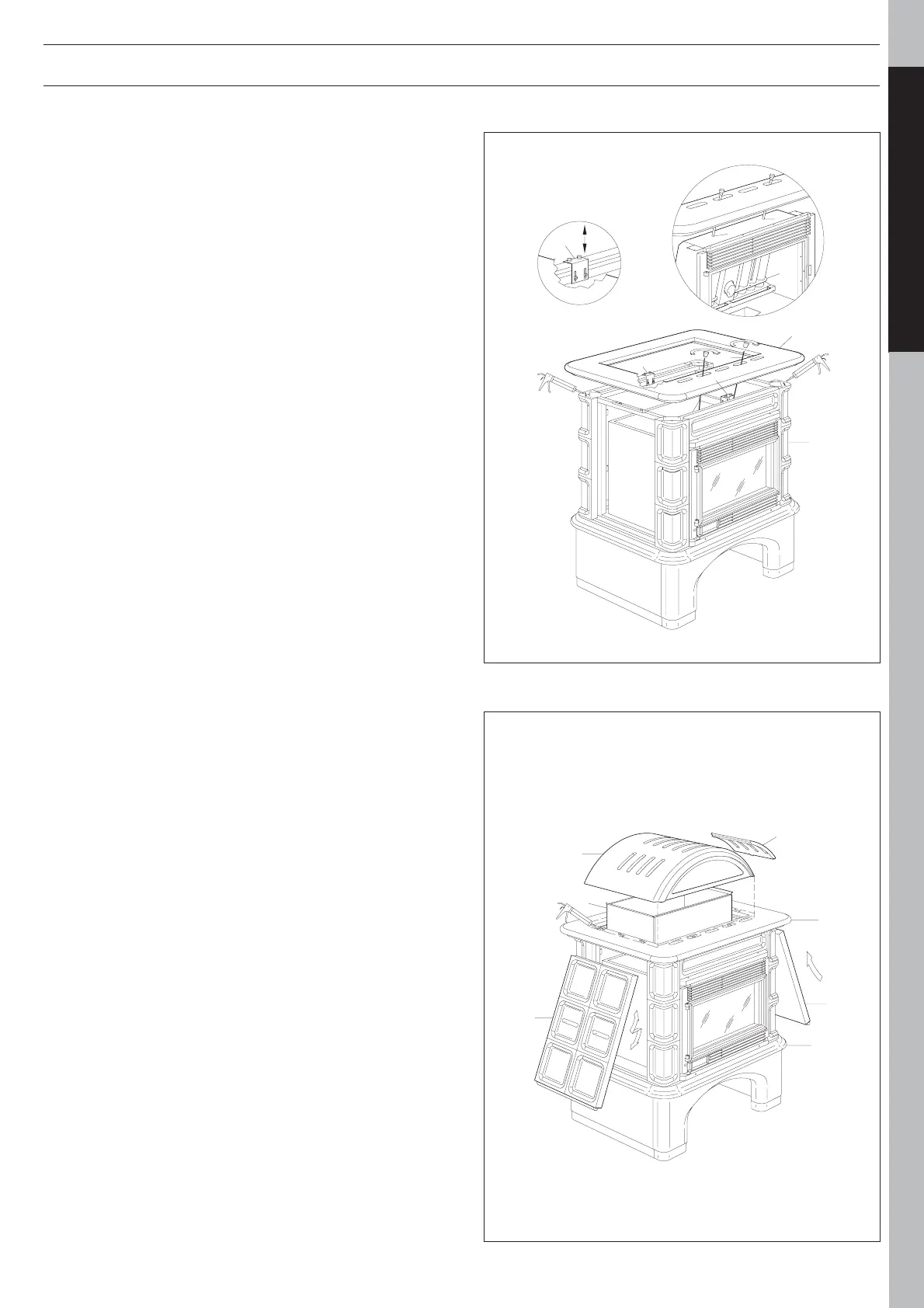

4) (Fig. 2.6-5) Disporre sulle quattro teste delle colonne (6)
deipunti di silicone. Quindi posizionare il piano
superiore (11) e successivamente registrare le squadrette
(A) portandole a contatto con il piano (11) Part. E.
Infilare le due aste (T) dei raschiatori per la pulizzia
dell’ecofire attraverso le asole e infilandole nei due fori (X
- Y) sulla caldaia dell’ecofire, Part. D.
Quindi avvitare le stesse ai raschiatori (Z) interni allo scambiatore,
dopo aver tolto lo schienale di fondo in ghisa.
5) (Fig. 2.6-6) Collocare la prolunga (12) sopra il serbatoio
dell’Ecofire.
Posizionare le spalle laterali (10), inserendo la testa sotto
al piano superiore (11), ruotare la spalla ed incastrarla
nell’incavo del piano inferiore (3), quindi verificare
l’allineamento con le colonne (6).
Disporre dei punti di silicone sopra il piano (11) in
corrispondenza del bordo interno della cupola (13)
centrandola lateralmente e posizionando il suo frontalino
a filo interno delle asole del piano (11).
Posizionare quindi il coperchio (14) nella sua sede.
N.B. Attraverso questa apertura verrà effettuato il
caricamento del pellets.
Carteggiare le parti in cemento e applicare un aggrappante
prima di tingere la superficie.
Fig. 2.6-5
Fig. 2.6-6
6
11
T
A
A
A
Z
X
Y
Part. D
Part. E
SILICONE
TRA SPARE NTE
3
10
11
14
13
10
12
