20
Fig. 4.5
Fig. 4.4
20
6.1.3 Installation mittels vierpoligen Modu2-
Steckers
Diese Installation darf ausschließlich von
fachkundigem Personal von Palazzetti
durchgeführt werden.
Bei allen nicht vorgerüsteten Pelletöfen von
Palazzetti, die nicht mit einer Steuertafel mit
hinterem Stecker des Typs RJ11 ausgestattet
sind, muss der Anschluss der Connection Box
direkt an der Platine des Ofens erfolgen.
Anschluss:
Vergewissern Sie sich, dass der Ofen
ausgeschaltet und vom Stromnetz getrennt
ist.

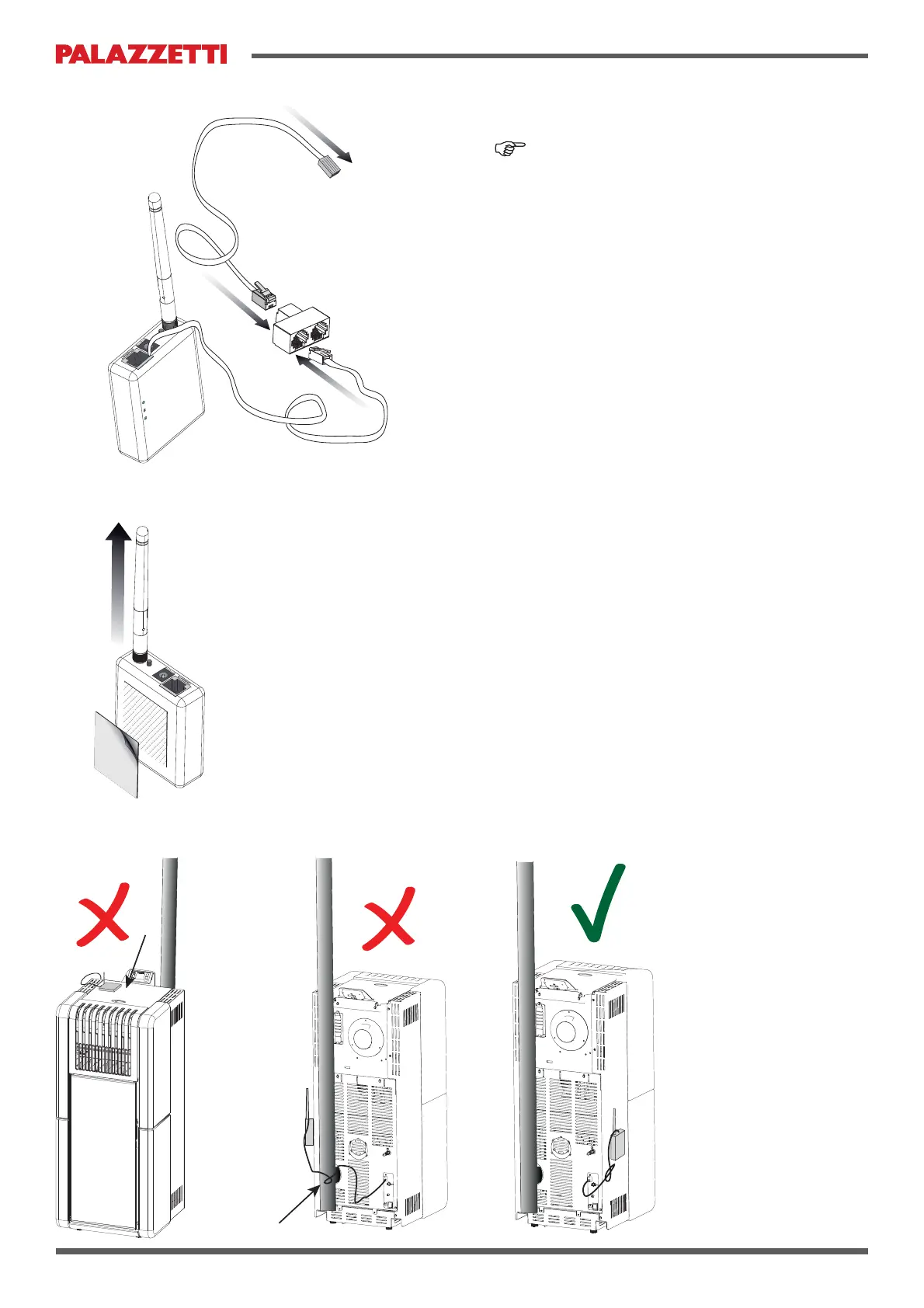

Schließen Sie den Splitter (Abb. 4.4) an
die Connection Box sowie an die Litze M/
RJ11-F/MODU2 4pin an.
Schließen Sie die Litze MODU2 4 pin an
den entsprechenden Stecker auf der Platine
des Ofens an.
6.2 BEFESTIGUNG DER CONNECTION
BOX AM OFEN
Die Befestigung der Connection Box am Ofen
erfolgt durch Anbringung des im Lieferumfang
inbegriffenen zweiseitigen Klettverschlusses am
Ofen sowie an der Connection Box.
Ermitteln Sie auf der Rückseite des Ofens
eine kalte Stelle, sodass es bei etwaigen
Wartungsarbeiten sowie beim korrekten
Betrieb des Ofens zu keinen Interferenzen
kommt.
Bringen Sie den Klettverschluss an
beiden Seiten an und positionieren Sie die
Connection Box so, dass die Antenne der
Box nach unten zeigt (Abb. 4.5).
Vergewissern Sie sich, dass etwaige lose
Kabel mit einem Kabelbinder an der hinteren
Tafel des Ofens befestigt werden.
