Palazzetti Connection box User Manual

7
(a)
(b)
Fig. 4.3
Fig. 4.1
Fig. 4.2
7
ITALIANO
4 INSTALLAZIONE
L’installazione del connection box consta dei
seguenti semplici passaggi:
 montaggio dell’antenna sul connection box
$77(1=,21($YYLWDUHO¶DQWHQQDEHQH¿QR
D¿QHFRUVD
 collegamento del dispositivo alla stufa
Palazzetti
 ¿VVDJJLRGHOFRQQHFWLRQER[DOODVWXID
 alimentazione del connection box.
4.1 COLLEGAMENTO ALLA STUFA
Il collegamento del connection box alla stufa
può avvenire in modo diverso in base al modello
di stufa in possesso.

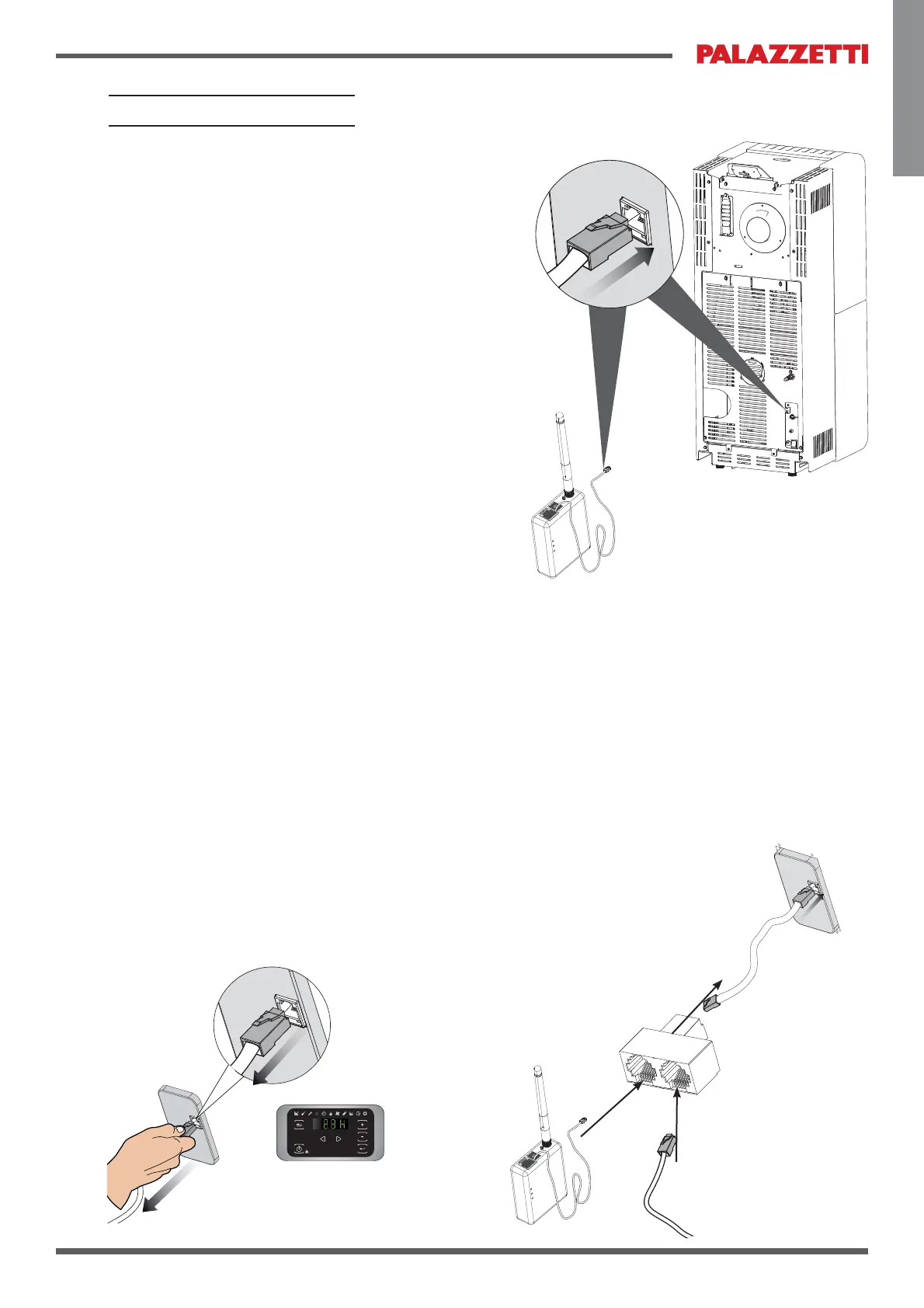

4.1.1 Stufe a pellet già predisposte di fabbrica
Se la stufa a pellet in possesso presenta già una
porta RJ11 femmina libera, vuole dire che è già
predisposta per ospitare il connection box. Sarà
TXLQGL VXI¿FLHQWH FROOHJDUH LO FRQQHWWRUH 5-
GHOFRQQHFWLRQER[DOODVWXID¿J
In questo caso non sarà necessario utilizzare lo
splitter fornito in dotazione con la confezione.
4.1.2 Installazione attraverso pannello comandi
con connettore RJ11
Per tutte le stufe a pellet non predisposte e
che prevedono un pannello di comando con
FRQQHWWRUHSRVWHULRUHGLWLSR5-¿J
 Assicurarsi che la stufa sia spenta e senza
alimentazione
 Scollegare il connettore RJ11 dal retro del
SDQQHOORFRPDQGLGHOODVWXID¿J
 Collegare lo splitter al pannello comandi
della stufa attraverso il cavetto RJ11
0DVFKLR0DVFKLR¿JD
 Collegare il cavetto precedentemente
staccato dal pannello comandi e quello del
FRQQHFWLRQER[DOORVSOLWWHU¿JE
