8

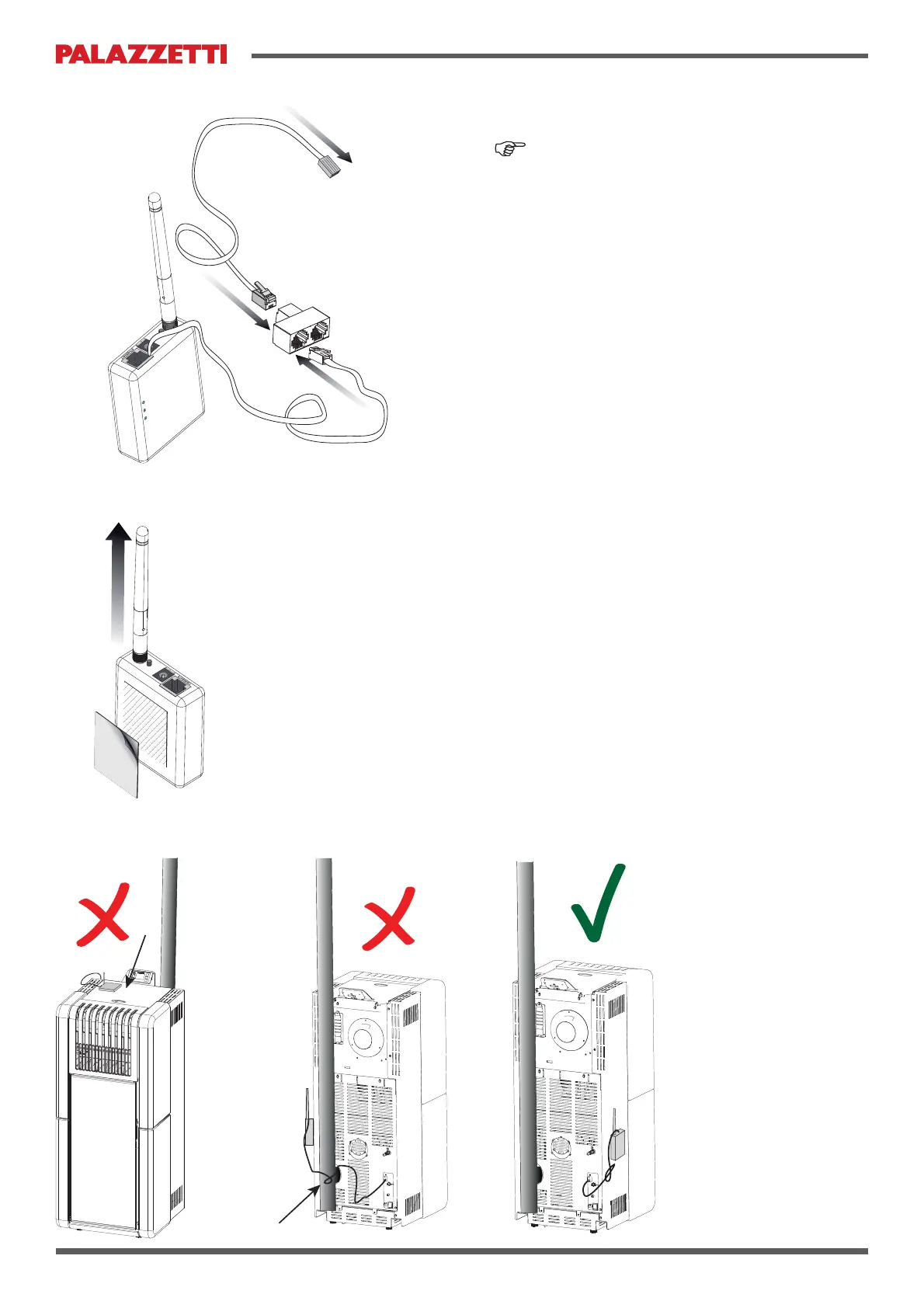

Fig. 4.5
Fig. 4.4
8
4.1.3 Installazione attraverso connettore Modu2 a
quattro poli
Questa installazione deve essere necessariamente
effettuata da personale specializzato Palazzetti.
Per tutte le stufe a pellet Palazzetti non
predisposte e che non prevedono un pannello
di comando con connettore posteriore di tipo
RJ11, è necessario effettuare il collegamento
del connection box direttamente sulla scheda
elettronica della stufa.
Collegamento:
 Assicurarsi che la stufa sia spenta e senza
alimentazione
 &ROOHJDUHORVSOLWWHU¿JDO&RQQHFWLRQ
Box e al cavetto M/RJ11- F/MODU2 4pin.
 Collegare il cavetto MODU2 4 pin al relativo
connettore sulla scheda elettronica della
stufa.
4.2 FISSAGGIO DEL CONNECTION BOX
ALLA STUFA
,O¿VVDJJLRGHOFRQQHFWLRQER[DOODVWXIDDYYLHQH
applicando alla stufa e al connection box il
velcro biadesivo in dotazione.
 individuare, sul retro della stufa, una
posizione fredda, tale da non generare
interferenza nelle eventuali operazioni di
manutenzione, e al corretto funzionamento
della stufa
 applicare il velcro alle due parti e posizionare
il connection box assicurandosi che
l’antenna di quest’ultimo sia rivolta verso
O¶DOWR¿J
 YHUL¿FDUHFKHHYHQWXDOLFDYLYRODQWLYHQJDQR
¿VVDWLDOSDQQHOORSRVWHULRUHGHOODVWXIDFRQ
una fascetta.
