31
(a)
(b)
Fig. 4.3
Fig. 4.1
Fig. 4.2
31
ESPAÑOL
6 INSTALACIÓN
La instalación de Connection box requiere los
siguientes pasos sencillos:
 montaje de la antena en Connection box
¡ATENCIÓN! Enroscar la antena bien hasta
el tope.
 conexión del dispositivo a la estufa
Palazzetti
 ¿MDFLyQGH&RQQHFWLRQER[DODHVWXID
 alimentación de Connection box.

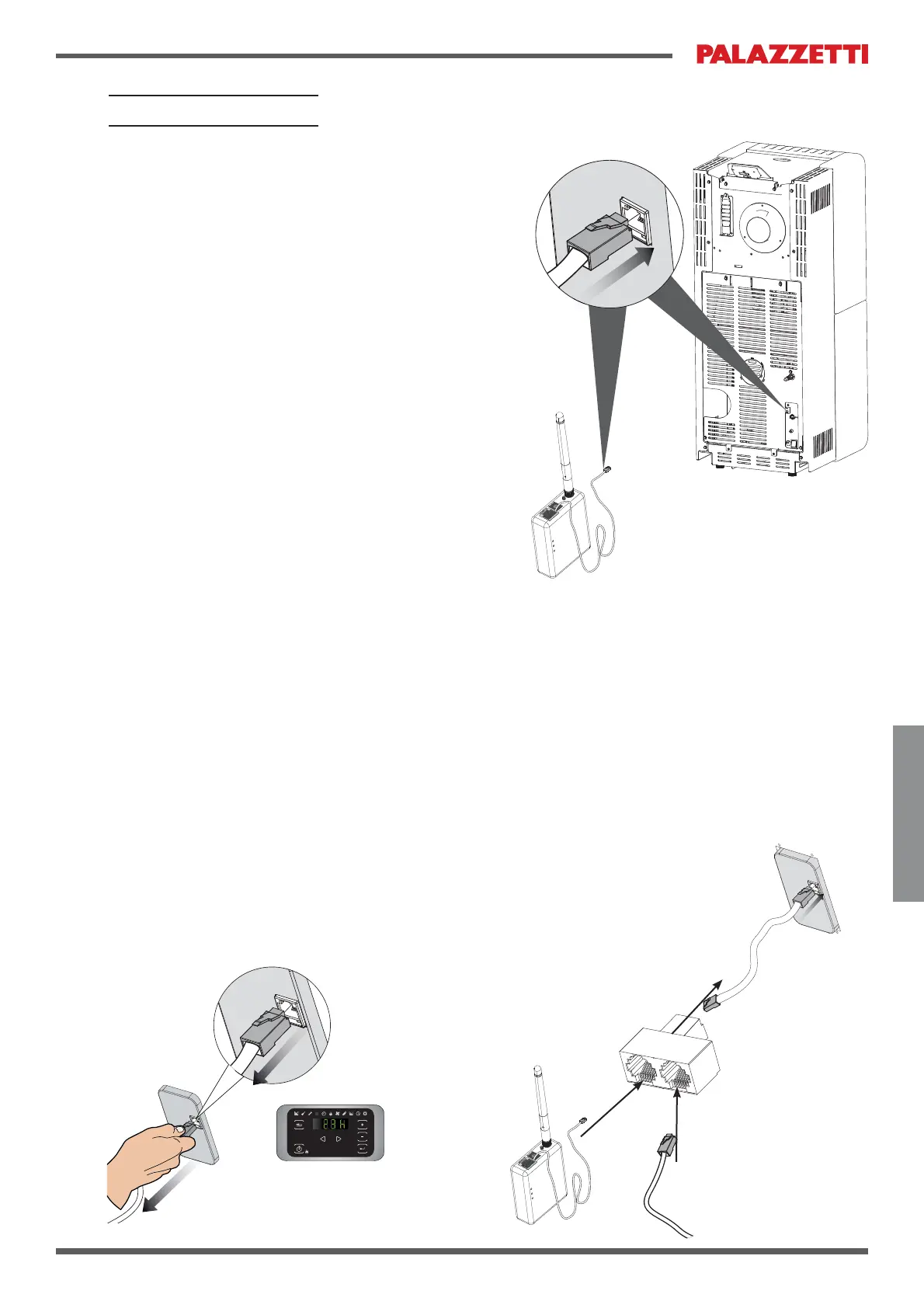

6.1 CONEXIÓN A LA ESTUFA
La conexión de Connection box a la estufa
puede realizarse de diferentes modos según el
modelo de estufa.
6.1.1 (VWXIDVGHSHOOHW\DSUHGLVSXHVWDVGH
fábrica
Si la estufa de pellet ya tiene un puerto RJ11
hembra libre, está predispuesta para alojar el
GLVSRVLWLYR &RQQHFWLRQ ER[ 6HUi VX¿FLHQWH
conectar el conector RJ11 de Connection box a
ODHVWXID¿J
En este caso, no será necesario utilizar el splitter
suministrado de serie con el paquete.
6.1.2 Instalación a través del panel de mandos
con conector RJ11
En todas las estufas de pellet no predispuestas,
con panel de mandos con conector posterior de
WLSR5-¿J
 Asegurarse de que la estufa esté apagada y
sin alimentación.
 Desconectar el conector RJ11 de la parte
posterior del panel de mandos de la estufa
¿J
 Conectar el splitter al panel de mandos de
la estufa a través del cable RJ11 Macho -
0DFKR¿JD
 Conectar el cable anteriormente
desconectado del panel de mandos y el de
&RQQHFWLRQER[DOVSOLWWHU¿JE
