EQUILIBRATORE IDRAULICO
QUADRO DI
CONTROLLO
PALAZZETTI
ECOFIRE
P1
COLLETTORE
COLLETTORE
T
COLLETTORE
P2
P2
T
VS1
TT
P3
P4
PANNELLO SOLARE
CALDA
FREDDA
ACQUA SANITARIA
BOILER SANITARIO
QUADRO DI CONTROLLO
Pezzi compresi nel Kit Stufa

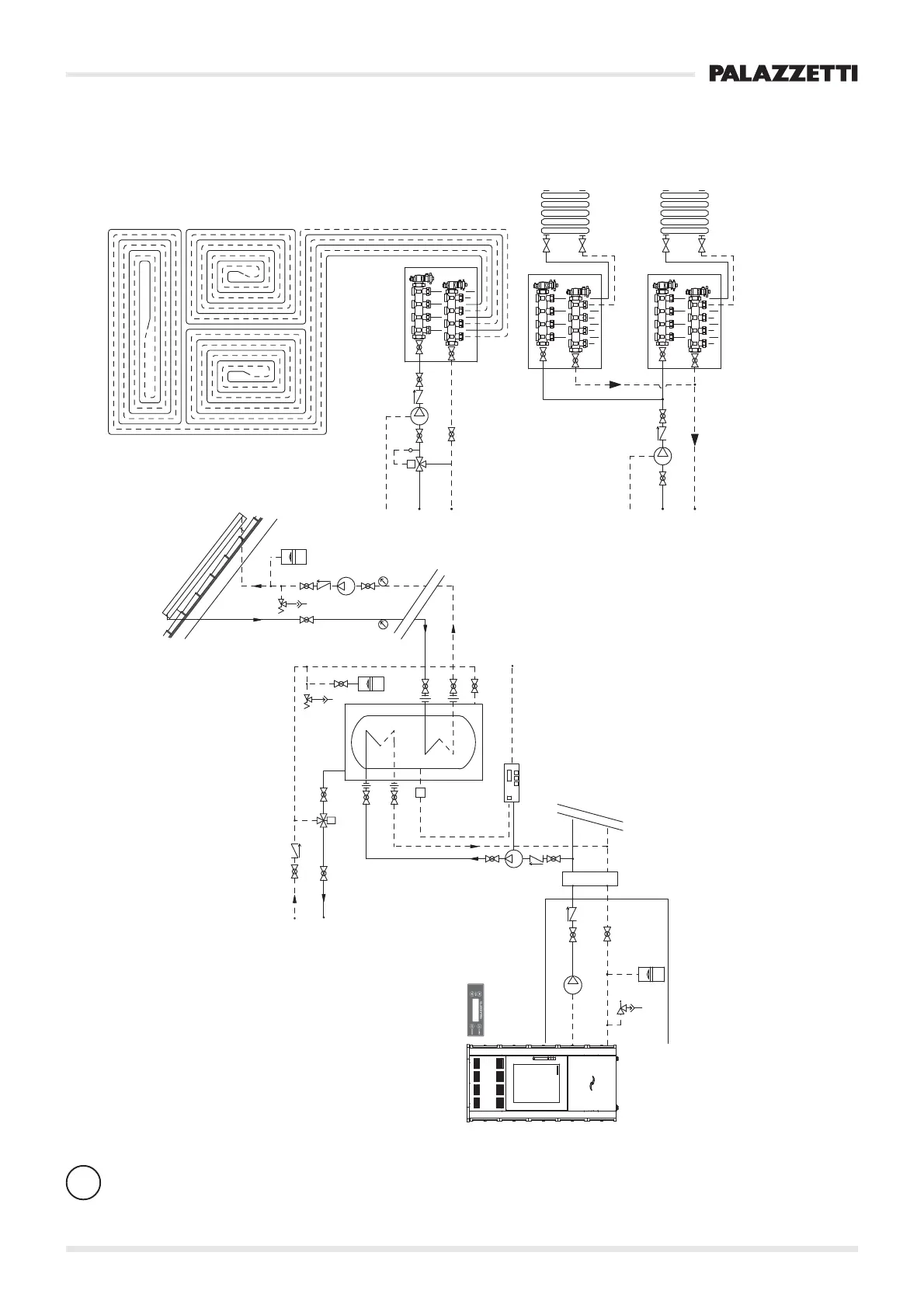

SCHEMA IMPIANTO A “VASO CHIUSO” PER IL RISCALDAMENTO PRODUZIONE DI ACQUA CALDA SANITARIA
DIAGRAM OF "CLOSED VESSEL" SYSTEM FOR HEATING AND HOT WATER PRODUCTION
ANLAGENSCHEMA MIT "GESCHLOSSENEM GEFÄSS" FÜR HEIZUNG UND WARMWASSERBEREITUNG
Importante - Importan - Wichtigt
- Il comando pompa della stufa a pellet deve essere diretto alla pompa P1 e P2 - The pellet stove pump command must be directed at pump P1 and P2 - Die Pumpensteuerung des Pellet-Ofens muss auf die Pumpe P1 und P2 gerichtet sein.
- Alla pompa P3 il consenso è indiretto perché controllato da un termostato del bollitore - Consensus for pump P3 is indirect because it is controlled by a thermostat in the boiler - Für die Pumpe P3 ist die Befähigung indirekt, da diese über einen Thermostat des
Kessels gesteuert wird.
- Per l’applicazione ad un impianto a pavimento, a zone, ecc.... deve essere previsto un circuito a media-alta temperatura (termosifoni , ecc....) da aprire in modo da dissipare 1900 Kcal/h (potenza minima) - For application to a floor system, zone system, etc....
there must be a medium/high temperature circuit (radiators, etc...) to be opened so as to dissipate 1900 Kcal/h (minimum power) - Für die Anwendung mit einer Fußboden-, Zonen-, usw. Heizanlage . muss ein Mittel-/Hochtemperatur Heizkreis (Heizkörper, usw.... )
vorgesehen werden, der geöffnet werden muss, um 1900 kcal/h (Mindestleistung) zu dissipieren.
- L’impianto solare prevede una centralina di controllo specifica - The solar-panel system features a specific control panel - Für die Solaranlage ist ein spezifisches Steuergerät erforderlich.
- Per l’applicazione di un controllore climatico contattare il nostro uff tecnico per identificare la soluzione impiantistica specifica - For the application of a thermostat, contact our technical office in order to identify a specific solution - Für die Anbringung eines
Klimareglers wenden Sie sich bitte an unser technisches Büro, um die für Sie optimale Anlagenlösung ausarbeiten zu können.
