88/96 cod. 004770900 - 10/2010 ECOFIRE ALICE / BARBARA
2
COLLETTORE
COLLETTORE
T
COLLETTORE
P3
P3
P2
EQUILIBRATORE IDRAULICO
GRUPPO
TERMICO
MURALE
A GAS
CH
4
H
2
O CALDA
H
2
O FREDDA
QUADRO DI
CONTROLLO
PALAZZETTI
ECOFIRE
P1
Pezzi compresi nel Kit Stufa

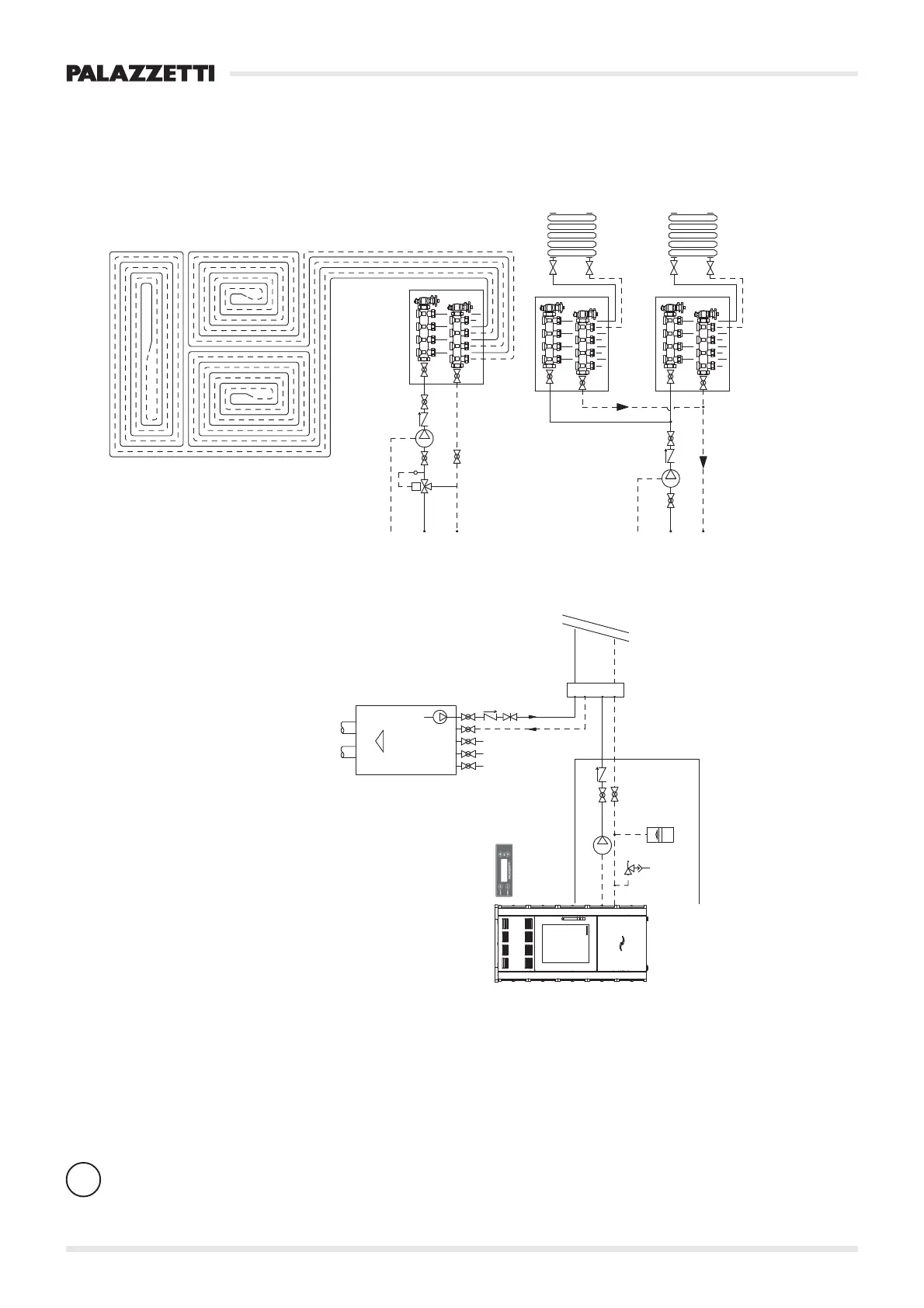

SCHEMA IMPIANTO A “VASO CHIUSO” PER SOLO RISCALDAMENTO IN PARALLELO AD UNA CALDAIA
DIAGRAM OF "CLOSED VESSEL" SYSTEM FOR HEATING ONLY, IN PARALLEL WITH A BOILER
ANLAGEMSCHEMA MIT "GESCHLOSSENEM GEFÄSS" NUR FÜR HEIZUNG PARALLEL ZU EINEM HEIZKESSEL
Importante - Important - Wichtig
- L’acqua calda sanitaria è prodotta dalla caldaia a gas - The hot water is produced by the gas-powered boiler - Die Warmwasserbereitung erfolgt durch einen Gaskessel.
- La stufa a pellet da il consenso alla pompa P1, la pompa P2 è integrata nella caldaia a gas - The pellet stove gives consensus to pump P1, while pump P2 is integrated in the gas boiler - Der Pellet-Ofen befähigt die Pumpe P1, die Pumpe P2 ist im Gaskessel eingebaut
- La pompa P3 è comandata in parallelo alla P1 e da un termostato sull’equilibratore - Pump P3 is controlled in parallel with P1 and by a thermostat on the equaliser - Die Pumpe P3 wird parallel zur Pumpe P1 gesteuert, und zwar über einen Thermostat am Trimmer.
- Per l’applicazione ad un impianto a pavimento, a zone, ecc.... deve essere previsto un circuito a media-alta temperatura (termosifoni, ecc....) da aprire in modo da dissipare 1900 Kcal/h (potenza minima) - For application to a floor system, zone system, etc.... there must
be a medium/high temperature circuit (radiators, etc...) to be opened so as to dissipate 1900 Kcal/h (minimum power) - Für die Anwendung mit einer Fußboden-, Zonen-, usw. Heizanlage muss ein Mittel-/Hochtemperatur Heizkreis (Heizkörper, usw.... ) vorgesehen
werden, der geöffnet werden muss, um 1900 kcal/h (Mindestleistung) zu dissipieren.
- Per l’applicazione di un controllore climatico contattare il nostro uff tecnico per identificare la soluzione impiantistica specifica - For the application of a thermostat, contact our technical office in order to identify a specific solution - Für die Anbringung eines Klimareglers
wenden Sie sich bitte an unser technisches Büro, um die für Sie optimale Anlagenlösung ausarbeiten zu können.
