Moduł speaker simulation DI-box
pasywny
ilm

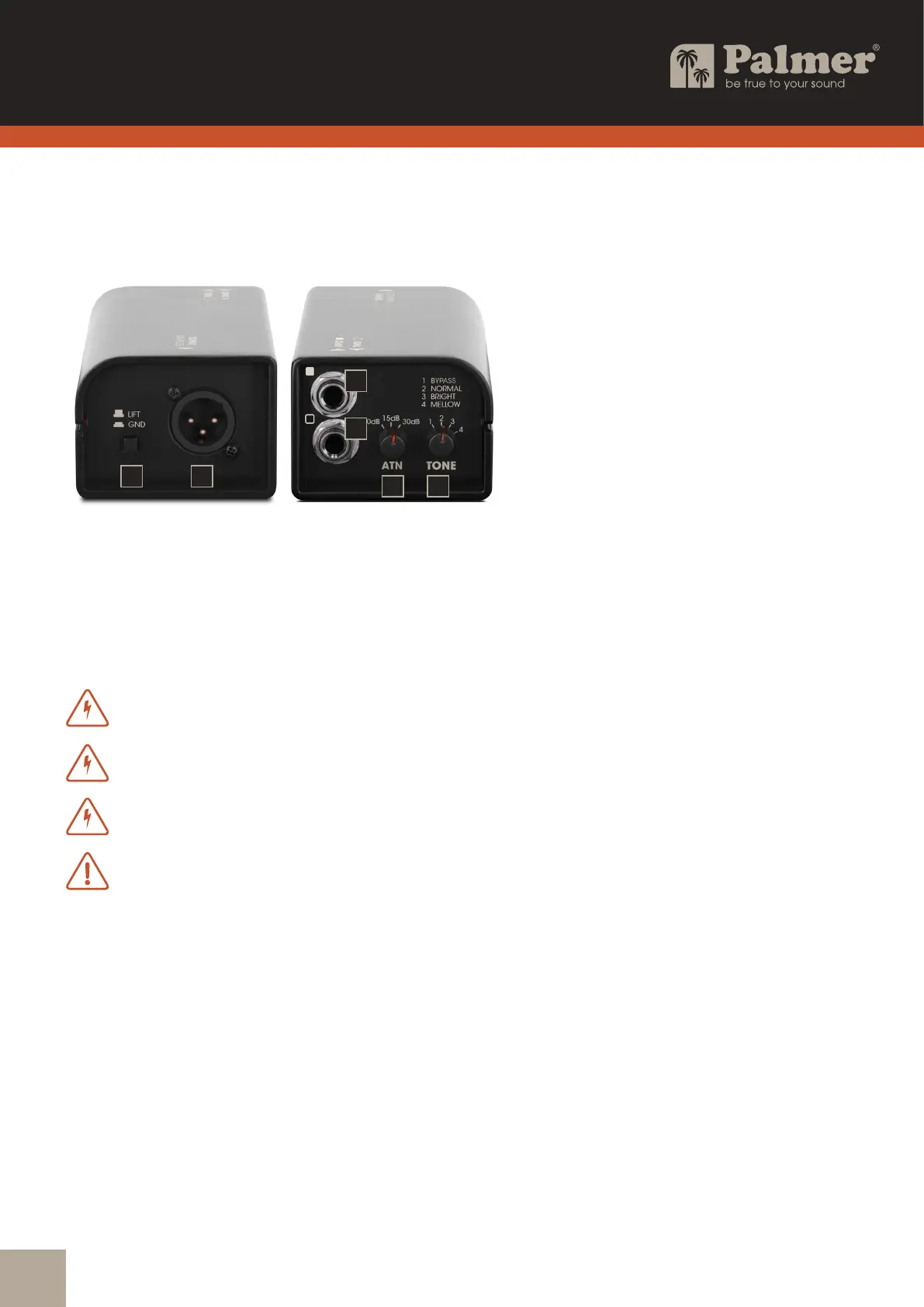

PRZYŁĄCZA I ELEMENTY OBSŁUGI
1. INPUT
Wejście audio z gniazdem jack 6,3 mm.
A. Podłącz wzmacniacz gitarowy za pomocą ekranowanego kabla liniowego.
B. Podłącz wyjście głośnikowe wzmacniacza gitarowego za pomocą kabla głośnikowego.
OSTRZEŻENIE: Końcówki mocy nie mogą pracować w trybie mostkowym w module Speaker
Simulation Box.
OSTRZEŻENIE: Jeśli do modułu DI Speaker Simulation podłączony jest wzmacniacz, należy odłączyć
połączenie masy między wejściem a wyjściem (przełącznik nr 6 w pozycji niewciśniętej LIFT).
OSTRZEŻENIE: Moc podłączonego wzmacniacza nie może przekraczać 120 W przy 8 omach!
UWAGA: W przypadku korzystania ze wzmacniacza lampowego: w obwodzie modułu Speaker Simulation
DI-Box brak rezystora obciążeniowego! Aby uniknąć uszkodzenia wzmacniacza, przed jego włączeniem
należy podłączyć do gniazda THRU odpowiedni głośnik gitarowy lub rezystor obciążeniowy za pomocą
kabla głośnikowego!
2. THRU
Sygnał wejściowy (INPUT) jest przekazywany bez zmian przez gniazdo jack 6,3 mm THRU.
3. ATT (Attenuator = element tłumiący)
Pokrętło do regulacji poziomu wyjściowego. Zalecenie:
Podłączanie wzmacniacza gitarowego (sygnał liniowy): Tłumienie 0 dB
Podłączanie do wzmacniacza do ćwiczeń mocy wyjściowej około 10 W: Tłumienie 15 dB
Podłączenie wzmacniacza o mocy wyjściowej powyżej 10 W (maks. 120 W przy 8 Ω): Tłumienie 30 dB
4. TONE
Pokrętło do ustawiania charakterystyki dźwięku sygnału wyjściowego.
1 BYPASS: Dźwięk niezmieniony w stosunku do sygnału wejściowego
2 NORMAL: Domyślne ustawienie dźwięku
3 BRIGHT: Jasny dźwięk
4 MELLOW: Miękki dźwięk
INSTRUKCJA OBSŁUGI
2
1
3 4
6 5
