INSTRUKCJA OBSŁUGI

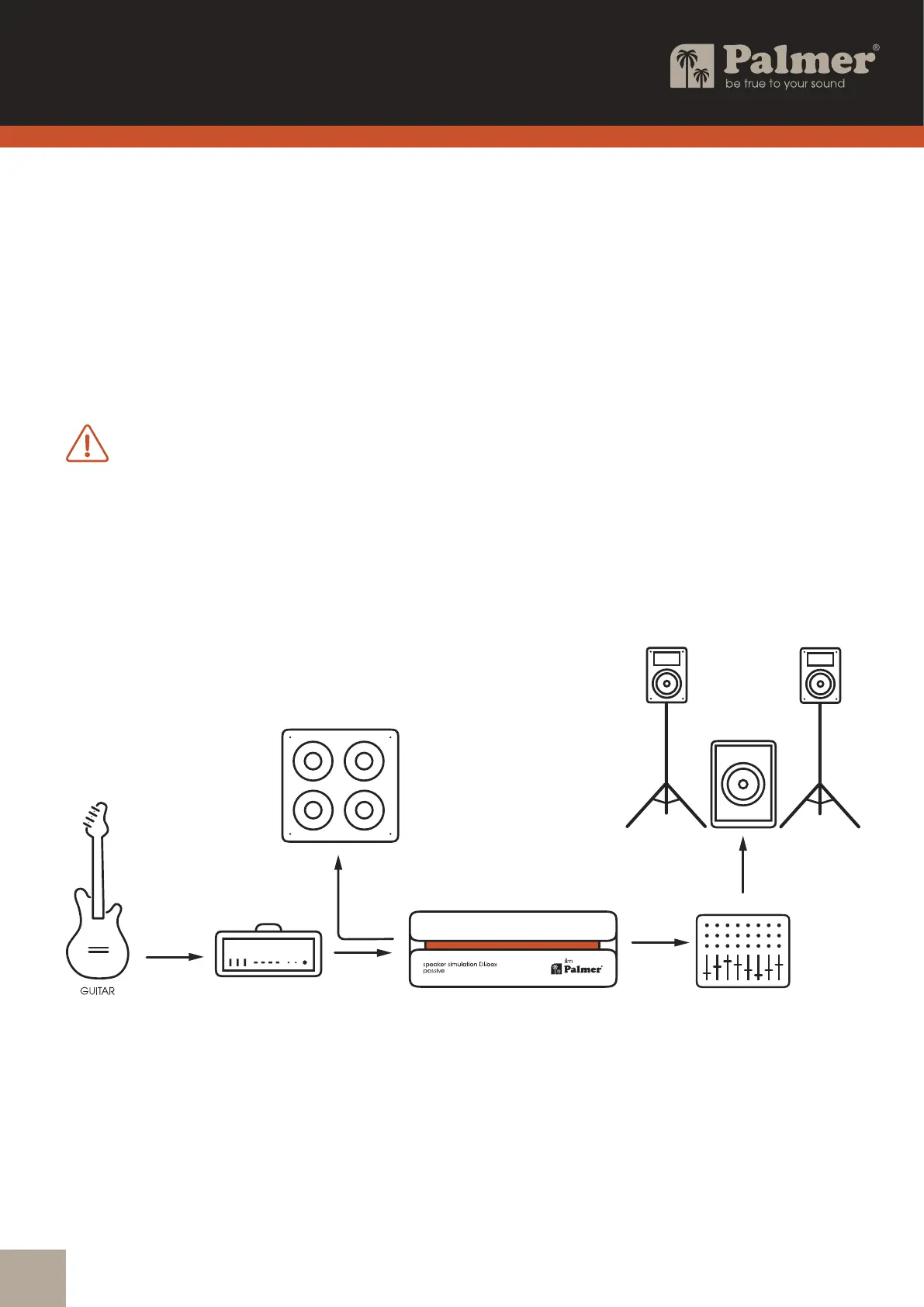

PRZYKŁADY OKABLOWANIA
5. OUTPUT
Symetryczne wyjście audio z 3-pinowym męskim gniazdem XLR. Należy użyć symetrycznego,
ekranowanego kabla (kabel mikrofonowy), aby podłączyć moduł Speaker Simulation DI-Box do symetrycznego
wejścia konsoli mikserskiej lub interfejsu audio.
6. LIFT / GND
Przełącznik do odłączania uziemienia wejścia i wyjścia (Ground Lift). W pozycji niewciśniętej połączenie z uziemie-
niem jest rozłączone; połączenie działa, gdy przełącznik jest w pozycji wciśniętej. Możliwość zapobiegania pętli
uziemienia za pomocą przełącznika Ground Lift zależy od uziemienia podłączonego sprzętu. Jest zatem możliwe,
że zarówno jedno, jak i drugie położenie przełącznika może skutecznie zmniejszyć lub wyeliminować szum.
UWAGA: Podłączanie przewodów sygnałowych może powodować znaczne zakłócenia. Upewnij się, że
kanał wejściowy (konsola mikserska, interfejs audio itp.) jest wyciszony podczas podłączania.
W przeciwnym razie poziom szumu może spowodować uszkodzenie.
WSKAZÓWKA: Silne pola magnetyczne mogą powodować brzęczenie. Dlatego nie należy ustawiać modułu DI
Speaker Simulation w pobliżu silnych pól magnetycznych (np. transformatora sieciowego).
MIXER
OUTPUT
PA
INPUT
SPEAKER CARBINET
AMPLIFIER
THRU
