Table des matières
Caractéristiques............................................................................................................................................................................pg. 1
Consignes de sécurité / Avis FCC..................................................................................................................................................pg. 2
Principales caractéristiques et fonctions.........................................................................................................................................pg. 3
Front et Back Panel Descriptions....................................................................................................................................................pg. 4
Installation de votre MX5102 / UPS opération..................................................................................................................................pg. 5
Advanced opération.......................................................................................................................................................................pg. 6
Renseignements sur la garantie.....................................................................................................................................................pg. 7

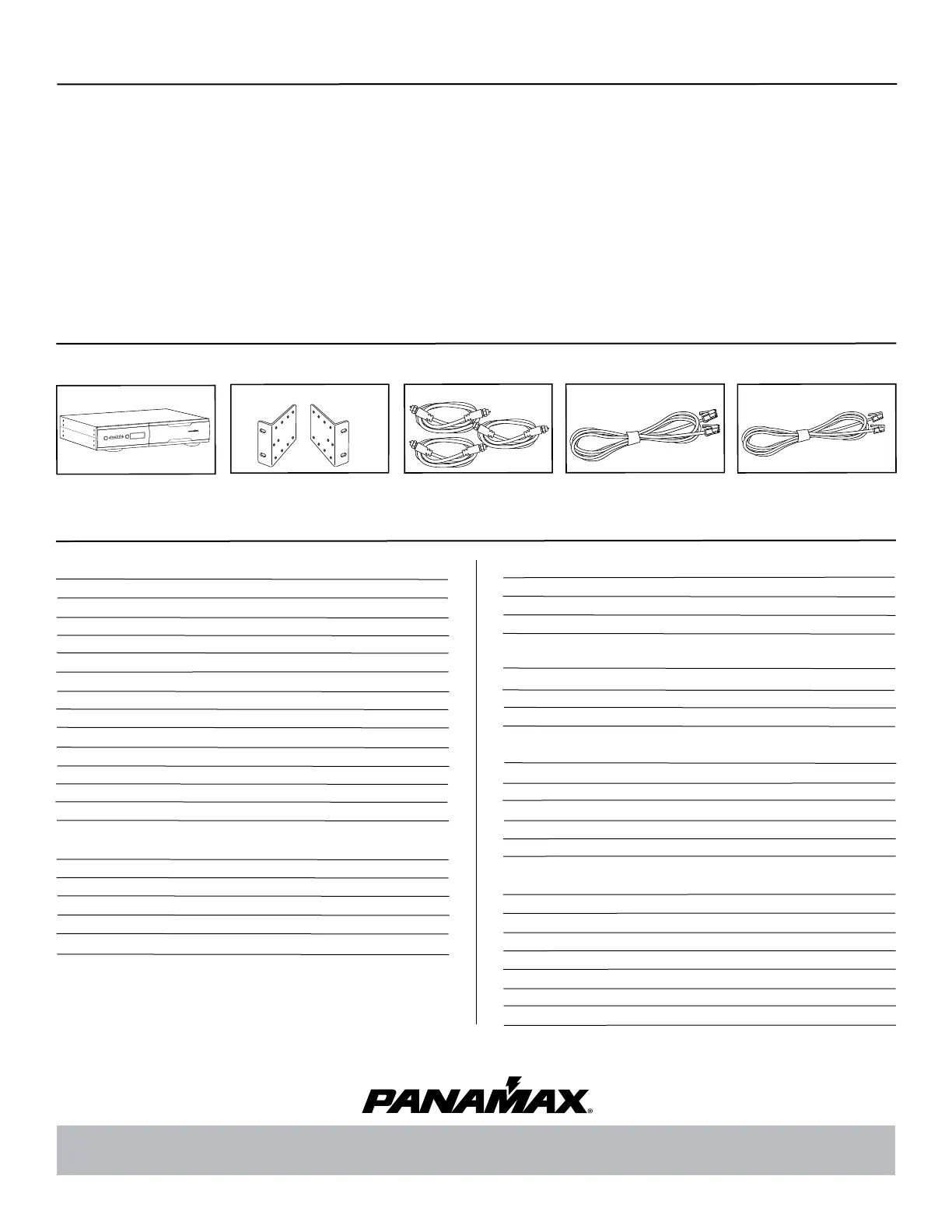

Inspectez bien votre onduleur dès sa réception. Outre ce manuel, l’emballagedoit contenir les éléments suivants :
1. UPS l’onduleur
3. Coaxial câble
2. un kit de montage en baie
4. RJ-45 Network câble
Avant de commencer
MX5102 Spécifications
Alimentation c. a.
Line Voltage 120V, 60Hz
Total Current Capacity 12 A
Dissipation de l’énergie 1800 Joules
Circuit catastrophique Surge Yes
Thermal Fusing Yes
Overvoltage Shutoff, fast rise 150 ± 5 V
Overvoltage Shutoff, slow rise 132 ± 5 V
Undervoltage Shutoff 90 ± 5 V
EMI/RFI Noise Filtration
Bank 1 EMI Filtration 66dB Max, 100kHz-2MHz
Bank 2 EMI Filtration 66dB Max, 100kHz-2MHz
UPS Output
La tension 120 ± 5% Simulated Sine Wave
Frequency 60 Hz ± 1%
UPS Output Capacity 600VA/360W @ 0.6pf
UPS Backup Time 3 minutes at full load
Transfer Time < 10ms
DC Trigger Input
Connexions 3.5mm (1/8”) mono mini-plug
La tension et la polarité 3 - 18V DC, bidirectional
Current Requirement 4.6 mA @3V, 58 mA @18V
LAN Circuits
Clamping Level 50V
Connexions RJ-45
Wires Protected 8-Wires
Telephone Circuit
Fuseless/Auto-resetting Oui
Clamping Level 275V
Suppression Modes Metallic & Longitudinal
Connexions RJ-11
Wires Protected 2-Wire, Pins 4 & 5
Cable and Satellite Circuits
HD 1080 i/p Ready Oui
Bi-directional Oui
Shielded Oui
Clamping Level 75V
Frequency Range 0MHz - 2.2 GHz
Insertion Loss < 0.5 dB
Connexions Female “F”, Gold Plated
Les spécifications sont sujettes à modifications en raison de mises à jour des produits
et des améliorations.
1
5. RJ-11 Telephone câble
