F-13
Retrait de l’œilleton
Si de la poussière colle au tube image ou au miroir, détacher l’œilleton et le retirer.
<Remarque>
En aucun cas on n’essuiera la surface du miroir, car elle a été spécialement traitée. La
poussière qui colle au miroir devra être enlevée avec une poire soufflante, par exemple.
1.
Tourner la bague de verrouillage à
fond vers la droite ou vers la gauche
de façon à amener les repères
d’alignement de la bague de
verrouillage sur ceux du barillet du
viseur.
2.
Retirer l’œilleton.
Remontage de l’œilleton
1. Amener les repères d’alignement de la bague de verrouillage sur ceux du barillet du
viseur, et glisser l’œilleton pour le remettre en place.
2. Tourner la bague de verrouillage vers la droite jusqu’à la position .

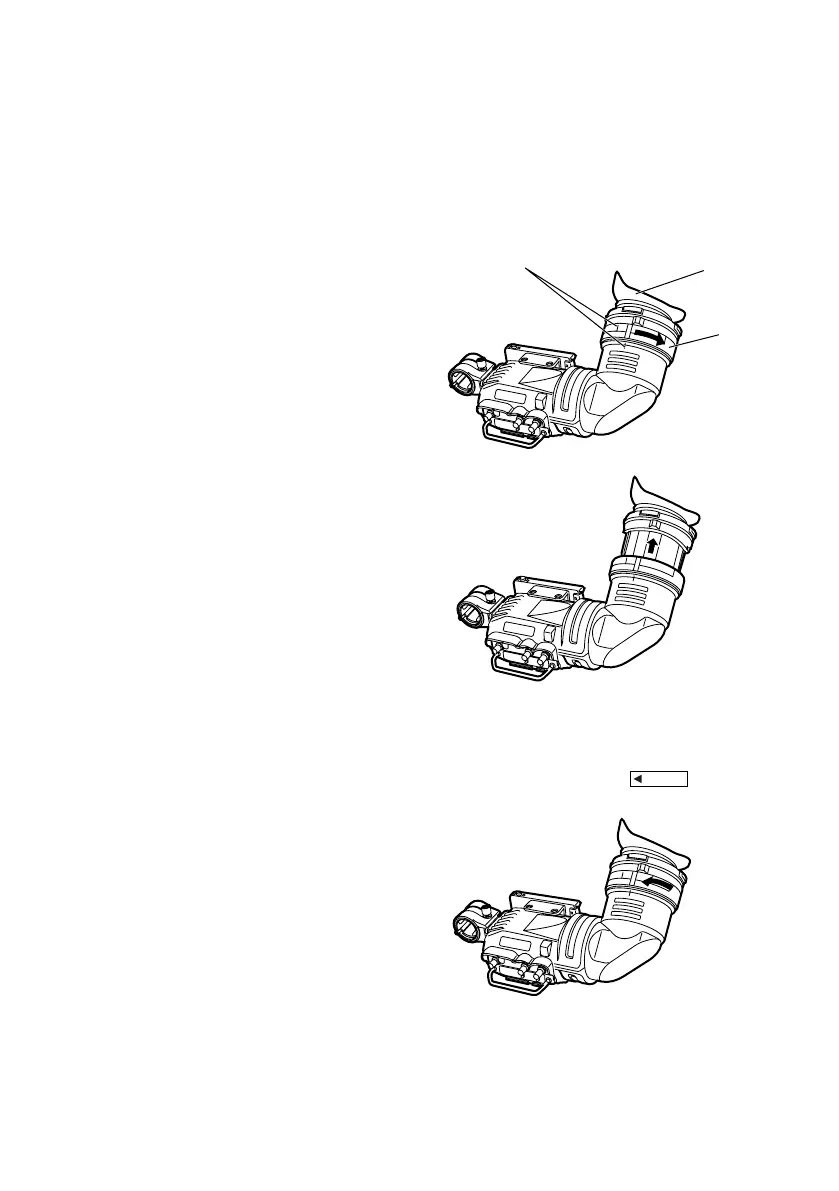

Œilleton
Bague de
verrouillage
Repères d’alignement
