Namen und Funktionen der Komponenten
Bei Anschluß Ihrer Peripheriegeräte an den Portreplikator arbeiten diese genau so, als wenn
sie direkt an den Computer angeschlossen wären. (Siehe auch „Beschreibung der
Komponenten“ in der „Bedienungsanleitung“ des Computers.)
Den Erweiterungsbus-Anschluss, die Stifte oder die Federung des Portreplikators nicht
berühren.
VORSICHT

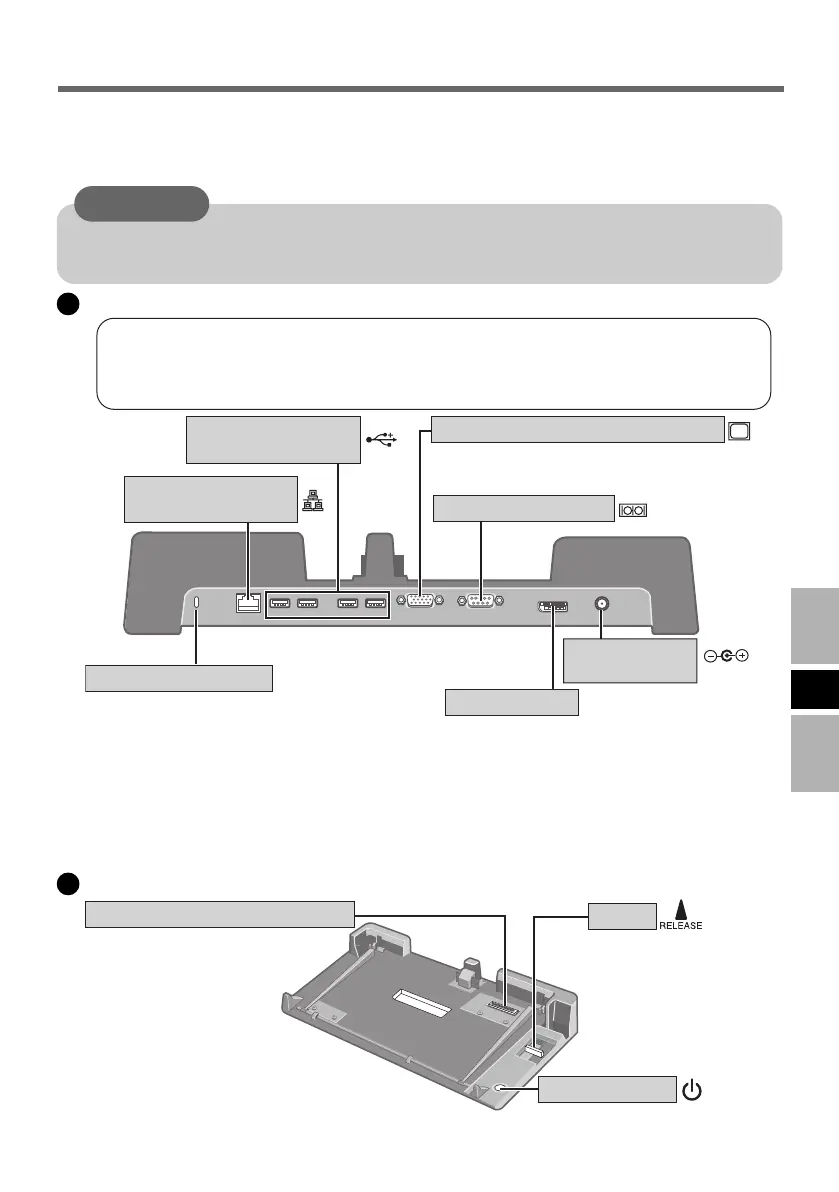

Rückseite
Vorderseite/rechts
*
1
Die Anzeige ist eventuell bei manchen angeschlossenen externen Displays nicht möglich. Einzelheiten
zum Umschalten des Displays bei gleichzeitigem Anschluss eines mit einer analogen Schnittstelle
kompatiblen externen Displays und eines mit DisplayPort kompatiblen externen Displays finden
Sie im Abschnitt „Umschalten des Displays“ (
Ä
seite 16).
*
2
Gilt nicht für die <CF-52A/B/C/D-Serie>.
DC IN 15.6V
*
1
DisplayPort
LOCK
DisplayPort *
1
*
2
USB-Anschlüsse
(4 Anschlüsse)
Anschluß für externes Display
Serieller Anschluß
Anschluß für das
lokale Netz
Sicherheitsschloss
Gleichstrom-
Eingangsbuchse
Schließen Sie das mit einer analogen Schnittstelle
kompatible externe Display an.
Bei Verwendung der LAN-Funktion mit dem Computer, der an den Portreplikator angeschlossen ist,
verwenden Sie den Anschluss für das lokale Netz des Portreplikators.
Verwenden Sie nicht den Anschluss für das lokale Netz des Computers, selbst wenn dieser sichtbar
ist, wenn Sie die Rückseite des Computers öffnen und den Modem-Anschluss verwenden.
Ein Kensington-Kabel kann angeschlossen
werden. Weitere Informationen finden Sie im
mit dem Kabel gelieferten Handbuch.
Schließen Sie das mit DisplayPort
kompatible externe Display an.
Schieben Sie den Hebel
bis zum Anschlag nach
hinten, um das Notebook
freizugeben.
Diese Taste funktioniert auf
dieselbe Weise wie der
Netzschalter am Computer.
Zur Verbindung mit
dem Erweiterungsbus-
Anschluß an der Unter-
seite des Computers.
Erweiterungsbus-Anschluß
Hebel
Netzschalter
