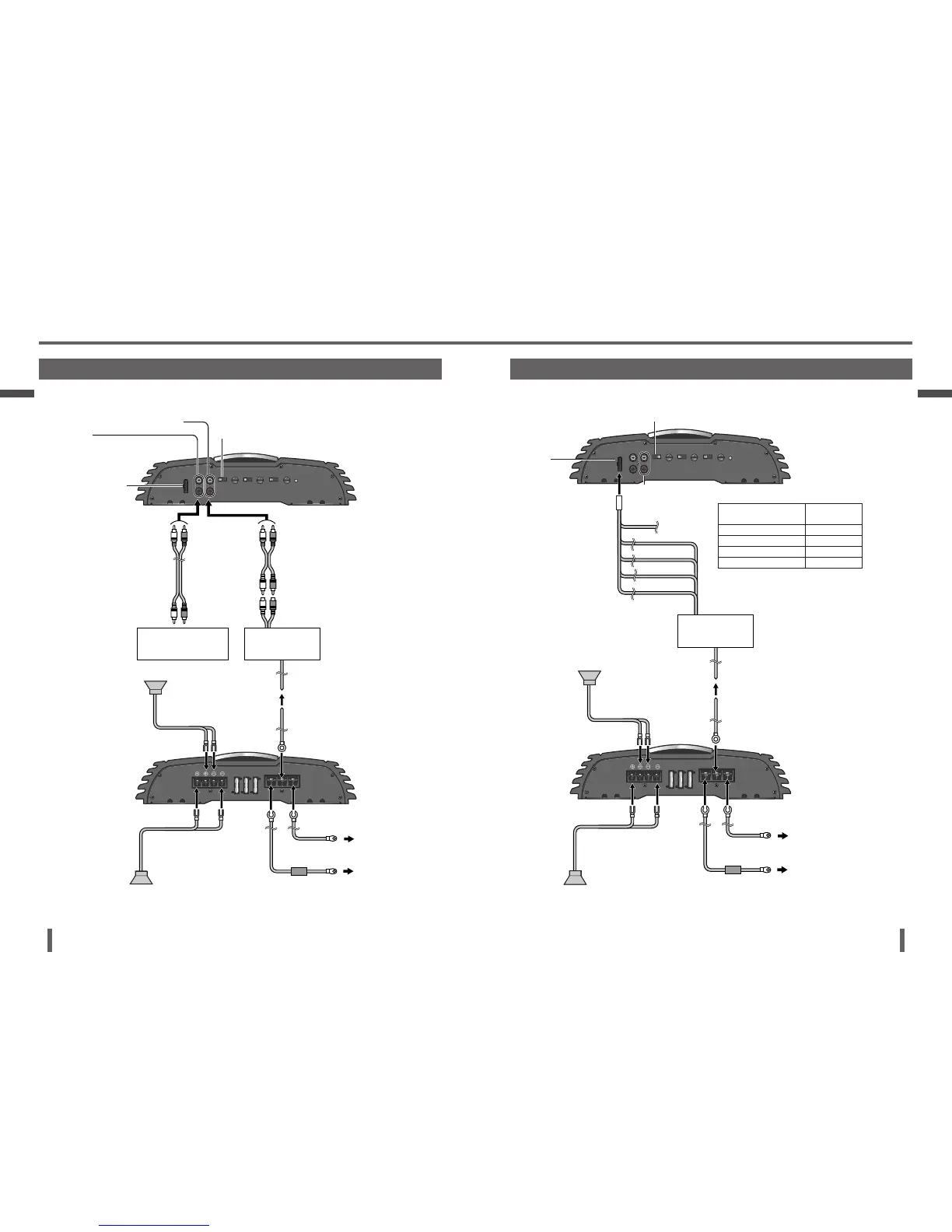

Verkabelung <CY-PAD1003N>
Lautsprecheranschlüsse mit Cinch-Kabel
Beispiel: System mit 2-Kanal-Eingang
Head-Unit
Verstärker
PRE-OUT
Links (min. 2 )
Rechts (min. 2 )
Batteriekabel (Gelb)
An Autobatterie,
gleichbleibend 12 V
Gleichstrom.
Steuerungskabel des externen Verstärkers
(Blau/weiß gestreift)
An Steuerungskabel des externen
Verstärkers der Head-Unit.
Massekabel (Schwarz)
An saubere, blanke
Metallstelle des
Autochassis.
SPEAKERS INPUT
Nicht verwendet.
OUTPUT
Beim Anschluss eines
weiteren Verstärkers:
INPUT
INPUT SELECT
LINE
Cinch-Kabel
(optional)
L (Weiß)
L (Weiß)
L (Weiß)
R (Rot)
Cinch-Kabel
(optional)
R (Rot)
R (Rot)
Lautsprecheranschlüsse mit SPEAKERS INPUT-Konnektoren
Beispiel: System mit 2-Kanal-Eingang
INPUT
(Nicht verwendet.)
Head-Unit
Batteriekabel (Gelb)
An Autobatterie, gleichbleibend
12 V Gleichstrom.
Massekabel (Schwarz)
An saubere, blanke Metallstelle des
Autochassis.
Steuerungskabel des externen Verstärkers
(Blau/weiß gestreift)
An Steuerungskabel des externen Verstärkers der Head-Unit.
Links (min. 2 )
Rechts (min. 2 )
SPEAKERS
INPUT
Lautsprecherausgang
INPUT SELECT
SPEAKERS
Konnektor für
Lautsprechereingang
Farbe des
Lautsprecherkabels
Kanal
Weiß Links ()
Weiß/Schwarz gestreift Links ()
Grau Rechts ()
Grau/schwarz gestreift Rechts ()
Massekabel
Hinweis zum Massekabel des Konnektors für
Lautsprechereingang:
Stellen Sie eine Verbindung zur Erdung der Head-Unit her.
Vermeiden Sie Kurzschlüsse am
Lautsprecherausgang und der Erdung. Andernfalls
wird das Gerät beschädigt.
