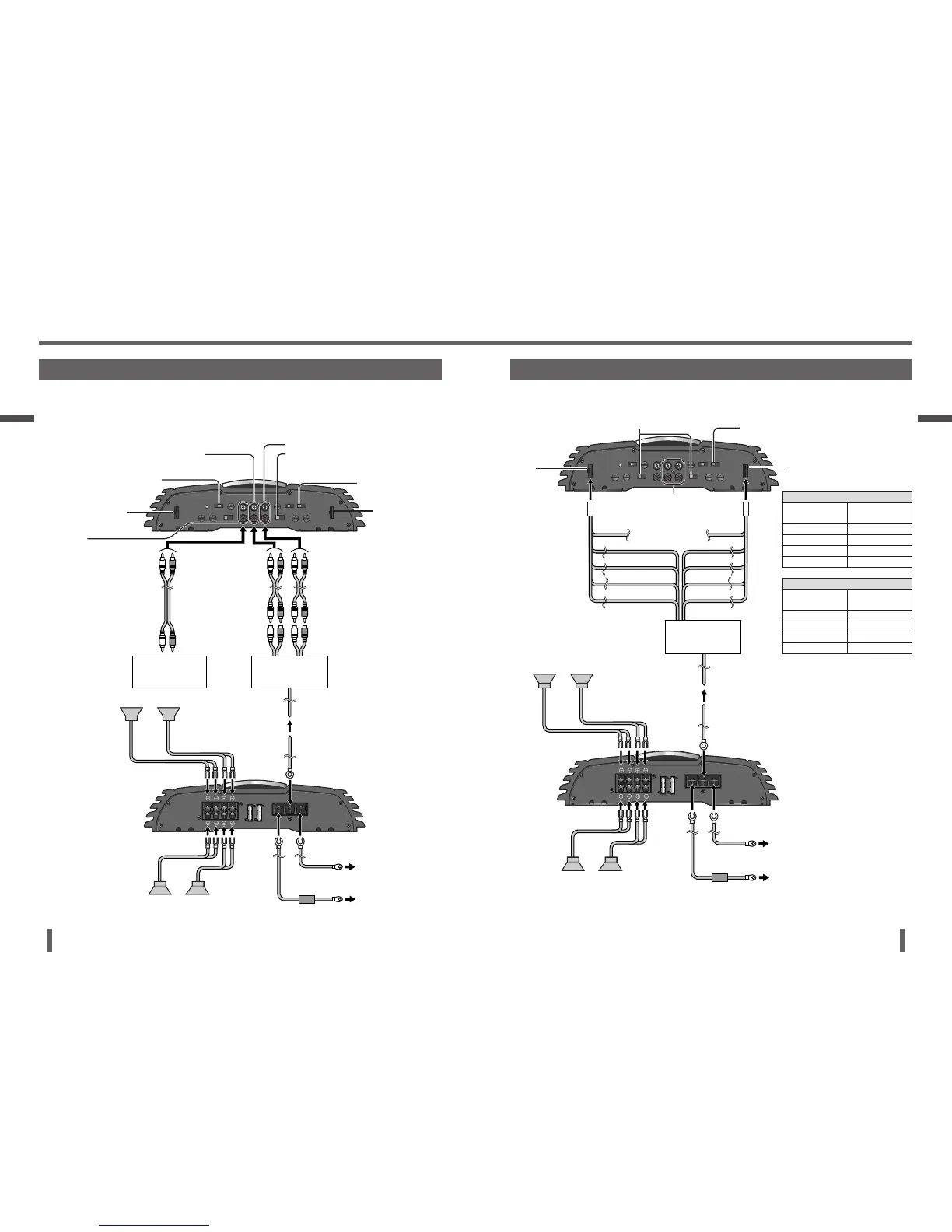

Câblage <CY-PA4003N>
Connexions de haut-parleur avec câble RCA
Exemple: connexion de haut-parleur 4 canaux (entrée 4CH)
Remarque sur la connexion de l’entrée RCA:
Attribuer les sorties arrière et avant respectives à RCA INPUT A ou B, en fonction du système à partir duquel la sortie
provient.
Dans le cas d’une seule ligne venant de la sortie RCA de l’appareil principal, la connecter à RCA INPUT A.
Ne pas la connecter à RCA INPUT B.
Connexions du haut-parleur avec les connecteurs SPEAKERS INPUT
Exemple: connexion de haut-parleur 4 canaux (entrée 4CH)
Appareil principal
Amplifi cateur de
puissance
PRE-OUT (A
rrière)
PRE-OUT (Avant)
Câble RCA
(en option)
CH B
SPEAKERS INPUT
Inutilisé.
Avant (L) (min. 2 )
Avant (R) (min. 2 )
Arrière (L)
(min. 2 )
Arrière (R)
(min. 2 )
Fil de batterie (jaune)
À la batterie du véhicule,
continu12 V c.c.
Fil de commande d’amplifi cateur externe
(Bleu rayé blanc)
Au fi l d’alimentation de commande
d’amplifi cateur externe de l’appareil
principal.
Fil de masse (noir)
À une partie métallique
dénudée et propre du
châssis du véhicule.
INPUT CH A (Inutilisé.)
INPUT CH B (Inutilisé.)
Appareil principal
Fil de batterie (jaune)
À la batterie du véhicule, continu12 V c.c.
Fil de masse (noir)
À une partie métallique dénudée et propre
du châssis du véhicule.
CH A
SPEAKERS INPUT
Inutilisé.
Fil de commande d’amplifi cateur externe
(Bleu rayé blanc)
Au fi l d’alimentation de commande d’amplifi cateur
externe de l’appareil principal.
Avant (L)
(min. 2 )
Avant (R)
(min. 2 )
Arrière (L)
(min. 2 )
Arrière (R)
(min. 2 )
OUTPUT
(Pour CH A)
Pour la connexion
d’un autre
amplifi cateur de
puissance:
CH A
SPEAKERS
INPUT
CH B
SPEAKERS INPUT
Sortie haut-parleur arrièreSortie haut-parleur avant
INPUT CH A
INPUT CH B
Câble RCA
(en option)
R (rouge)
L (blanc)
R (rouge)
L (blanc)
L (blanc)
R (rouge)
Sortie de haut-parleur CH A
Sortie de haut-parleur CH B
Sortie de haut-parleur CH A
Sortie de haut-parleur CH B
Connecteur
d’entrée de haut-
parleur
LPF/OFF/HPF
OFF
4/2 CHANNEL SWITCH
4CH
INPUT SELECT
LINE
4/2 CHANNEL SWITCH
4CH
INPUT SELECT
SPEAKERS
Fil de masse Fil de masse
Remarque concernant le fi l de masse du connecteur
d’entrée de haut-parleur :
Connecter à la mise à la terre de l’appareil principal.
Éviter de court-circuiter la sortie de haut-parleur et la
mise à la masse. Cela endommagerait l’appareil.
CH A
Couleur du fi l de
haut-parleur
Canal
Blanc Gauche avant ()
Blanc rayé noir Gauche avant ()
Gris Droit avant ()
Gris rayé noir Droit avant ()
CH B
Couleur du fi l de
haut-parleur
Canal
Vert Gauche arrière ()
Vert rayé noir Gauche arrière ()
Violet Droit arrière ()
Violet rayé noir Droit arrière ()
