Panasonic EP-MAG3

FR16
Assemblage
1
2

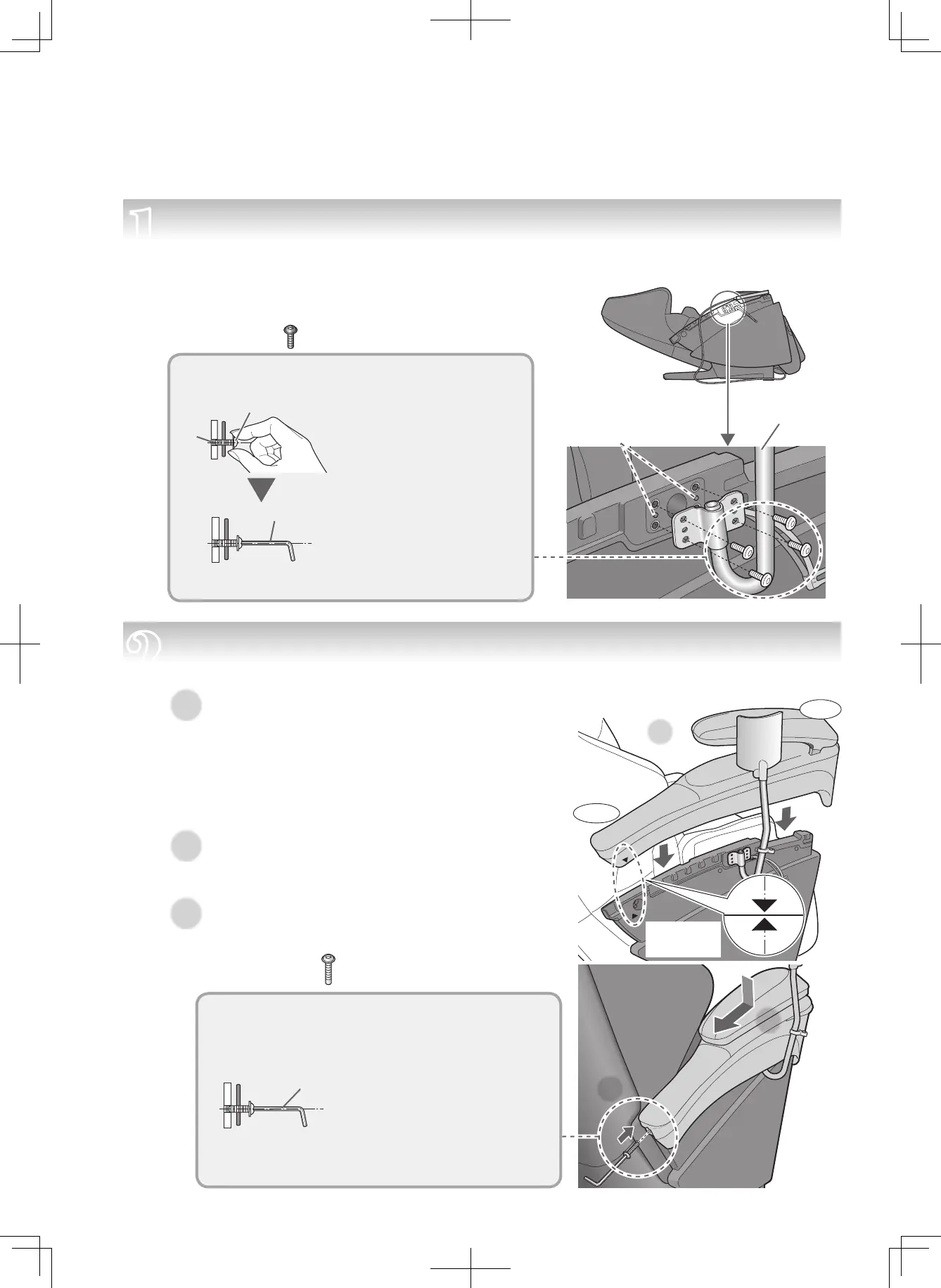

Fixation du socle du contrôleur sur le panneau droit ou
gauche de l'appareil
Fixation de l’accoudoir à l'aide des vis de fixation.
(Sur les
deux côtés, droit et gauche)
Fixez le socle du contrôleur à l'aide
des vis de fixation. (4 positions)
Utilisez ces vis… Vis de fixation (M6 × 13)
× 4 pièces (noir)
Insérez l’accoudoir dans l’appareil.

«R» (côté droit) et «L» (côté gauche) sont
indiqués à la base de l’accoudoir.

Insérez l’accoudoir par le haut en alignant les
repères
▲
sur le côté de l’accoudoir.

Faites attention à ne pas pincer vos doigts ou
les bouchons d’air.
Fixez l’accoudoir à l'aide des vis de
fixation. (Une position pour chaque côté)
Utilisez ces vis… Vis de fixation (M6 × 29)
x 2 pièces (argent)
Glissez l’accoudoir vers l’arrière tout
en l’enfonçant.
<Lors de la fixation sur le panneau droit>
Socle du
contrôleur
<Lors de la fixation de l’accoudoir droit>
●❶
●❸
●❷
●
Serrez légèrement les 4 vis
avec les doigts.
(Faites en sorte que les vis
soient au niveau des trous.)
●
Alignez les 2 pattes du
panneau latéral avec
les trous du socle du
contrôleur.
Comment serrer les vis
Comment serrer les vis
●
Mettez une vis de fixation
sur le bord de la clé Allen et
serrez-la horizontalement par
rapport au trou.
●
Vous pourriez endommager
les vis si vous serrez de
travers la vis introduite dans
l’orifice à l’aide d’une clé Allen.
●
Serrez fermement à l’aide
d’une clé Allen.
●
Vous pourriez endommager
les vis si vous serrez de
travers la vis introduite dans
l’orifice à l’aide d’une clé Allen.
Vis de fixation
Trou
Clé Allen
Clé Allen
Alignez les
repères.
Avant
Arrière
●❶
●❷
●❸
