Panasonic FV-24CHT5 - How to Install

7
The distance between the top of fan body and ceiling should
not be less than 20 mm. (Fig.2)
Remove the screw bag from adaptor assembly before
installation as shown below.
Adaptor assembly should not fix at an angle.
Model No.
FV-17CU8
FV-17CUT5
FV-17CHT5
177±2 240±2
FV-24CU8
FV-24CD8
FV-24CH8
FV-24CUT5
FV-24CDT5
FV-24CHT5
A Size (Square)
Unit : mm
Screw bag
Wooden frame

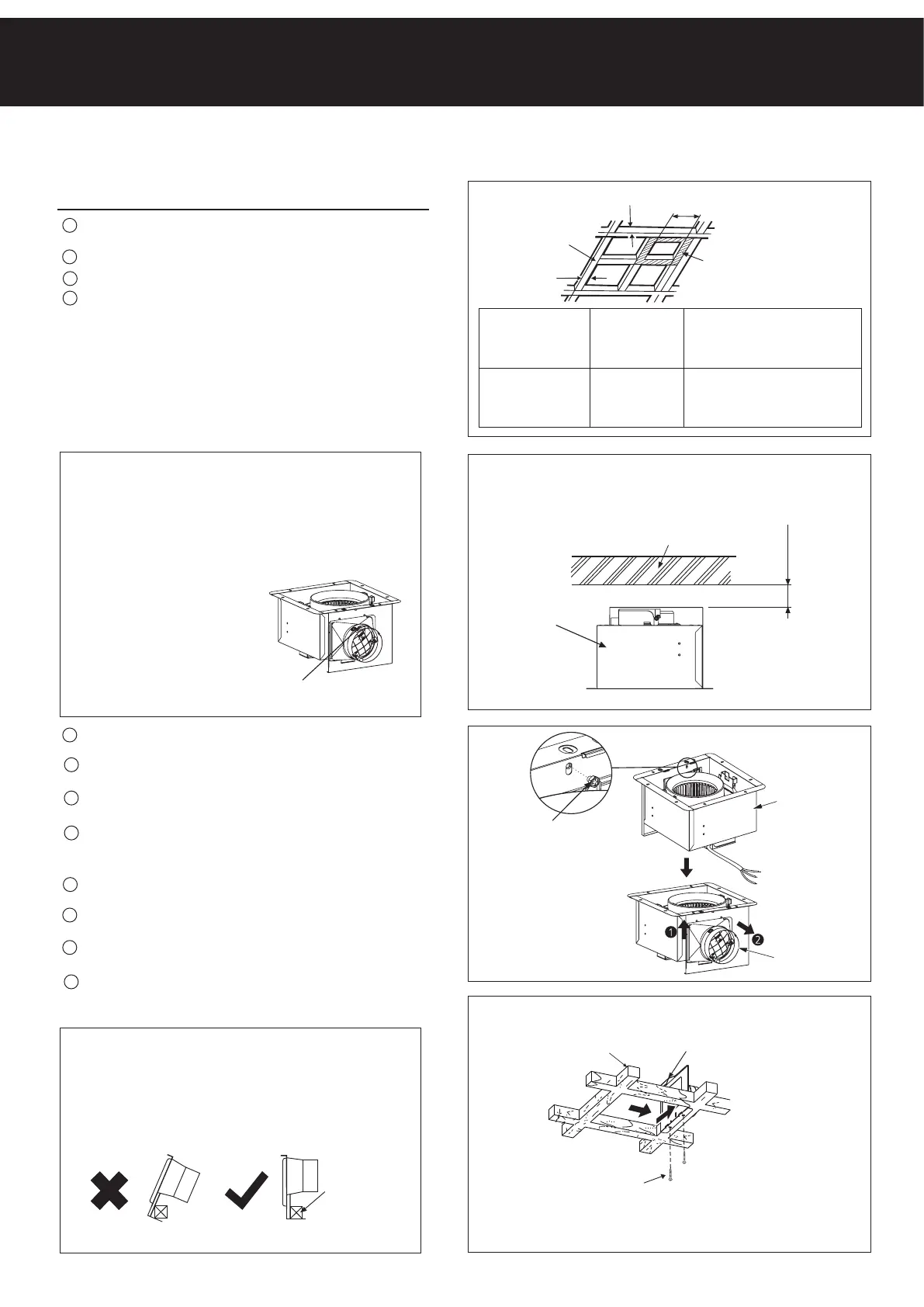

HOW TO INSTALL
CÁCH LẮP ĐẶT
วิธีการติดตั้ง
1 Construct the wooden frame and attach it horizontally to the
wooden joist. (Fig.1)
3 Fix the adaptor assembly on wooden frame with 2 self-tapping
screws of Φ4.2x20. (Fig.4)
2 Remove one hexagon screw that is fixed adaptor assembly
and fan body, then remove the adaptor assembly. (Fig.3)
1 Làm khung gỗ và gắn theo chiều ngang vào dầm gỗ. (Hình 1)
1 สรางกรอบไมและยึดเขากับตงไมในแนวนอน (รูปที่ 1)
Khoảng cách giữa đỉnh thân quạt và trần phải từ 20 mm trở lên.
(Hình 2)
ระยะหางระหวางดานบนของตัวพัดลมและเพดานไมควรนอยกวา 20 มม. (รูปที่ 2)
IMPORTANT /
QUAN TRỌNG /
สิ่งสำคัญ
Tháo bọc ốc vít ra khỏi cụm đầu nối ra trước khi lắp đặt
như hình minh họa bên dưới.
ถอดถุงสกรูออกจากชุดทอตอ
กอนติดตั้งตามที่แสดงไวดานลาง
Bọc ốc vít
ถุงสกรู
2 Tháo một ốc vít lục giác được dùng để cố định cụm đầu nối
với thân quạt, sau đó tháo cụm đầu nối. (Hình 3)
2 ถอดสกรูหกเหลี่ยมหนึ่งตัวที่ยึดชุดทอตอและตัวเรือนพัดลม
จากนั้นถอดชุดทอตอออก (รูปที่ 3)
Φ
3 Cố định cụm đầu nối vào khung gỗ bằng 2 ốc vít tự khía ren
4.2x20. (Hình 4)
Φ
3 ยึดชุดทอตอบนกรอบไมดวยสกรูเกลียวปลอยขนาด  4.2x20 จำนวน 2 ตัว
(รูปที่ 4)
Không nên cố định cụm đầu nối theo một góc.
ควรติดตั้งทอใหตั้งฉาก
Khung gỗ
กรอบไม
Đơn vị : mm
หนวย : มม.
Mã sản phẩm
หมายเลขรุน
Cỡ A (Vuông)
ขนาด A (สี่เหลี่ยมจัตุรัส)
Wooden frame
Adaptor assembly
Self-tapping screw Φ4.2x20 (2 PCS)
Φ
Ốc vít tự khía ren 4.2x20 (2 CHIẾC)
สกรูเกลียวปลอย 4.2x20 (2 ตัว)
Φ
Khung gỗ
กรอบไม
Cụm đầu nối
ชุดทอตอ
安装方法
1 在木龙骨上水平搭建木框（图1)。
注意应保持机体顶部和天花板的距离不小于20mm（图2)。
IMPORTANT /
QUAN TRỌNG /
สิ่งสำคัญ
重要
在安装之前要撕下接头组合上的螺丝包。
2 取下固定接头组合和机体的一颗螺丝，
按图示方法拆下接头组合（图3)。
3 按图示将接头组合紧靠木框固定，
并用自攻螺丝φ4.2x20（2颗)固定（图4)。
重要
固定接头组合时要注意不能和木框之间有角度
Fig.1 /
Hình 1 /
รูปที่ 1
图1
Fig.2 /
Hình 2 /
รูปที่ 2
图2
Fig.3 /
Hình 3 /
รูปที่ 3
图3
Fig.4 /
Hình 4 /
รูปที่ 4
图4
30 mm
25〜30 mm
□A
Wooden joist
Wooden frame
Dầm gỗ
ตงไม
Khung gỗ
กรอบไม
木龙骨
木框
型号
单位:mm
A尺寸(正方形)
木框
接头组合
自攻螺丝(2颗)
木框
螺丝包
1. Fan body installation Method 1 install with wooden joist.
1. การติดตั้งตัวพัดลม วิธีที่ 1 ติดตั้งเขากับตงไม
1. Lắp thân quạt bằng Cách 1 - lắp vào dầm gỗ.
1.机体的安装 方法一 使用木龙骨安装
Remove the hexagon screw
Tháo ốc vít lục giác
ถอดสกรูหกเหลี่ยม
去掉螺丝
Fan body
Thân quạt
ตัวเรือนพัดลม
机体
Adaptor assembly
Cụm đầu nối
ชุดทอตอ
接头组合
Ceiling
At least 20 mm
Trần
เพดาน
Tối thiểu 20 mm
อยางนอย 20 มม.
不小于20mm
Fan body
Thân quạt
ตัวเรือนพัดลม
机体
天花板
