Panasonic FV-24CUT5 - Duct and Louver Installation Procedures

9
■After finishing installation, please confirm whether fan body
and adaptor assembly are installed firmly.
10 Insert the fixed spring of louver assembly into the groove,
install the louver to the fan body. (Fig.11)
Flange
Ceiling board
Keep the gap in the range of 2〜3 mm
Screwdriver
Gloves
Gloves
Groove
Fixed spring
Louver
HOW TO INSTALL
CÁCH LẮP ĐẶT
วิธีการติดตั้ง

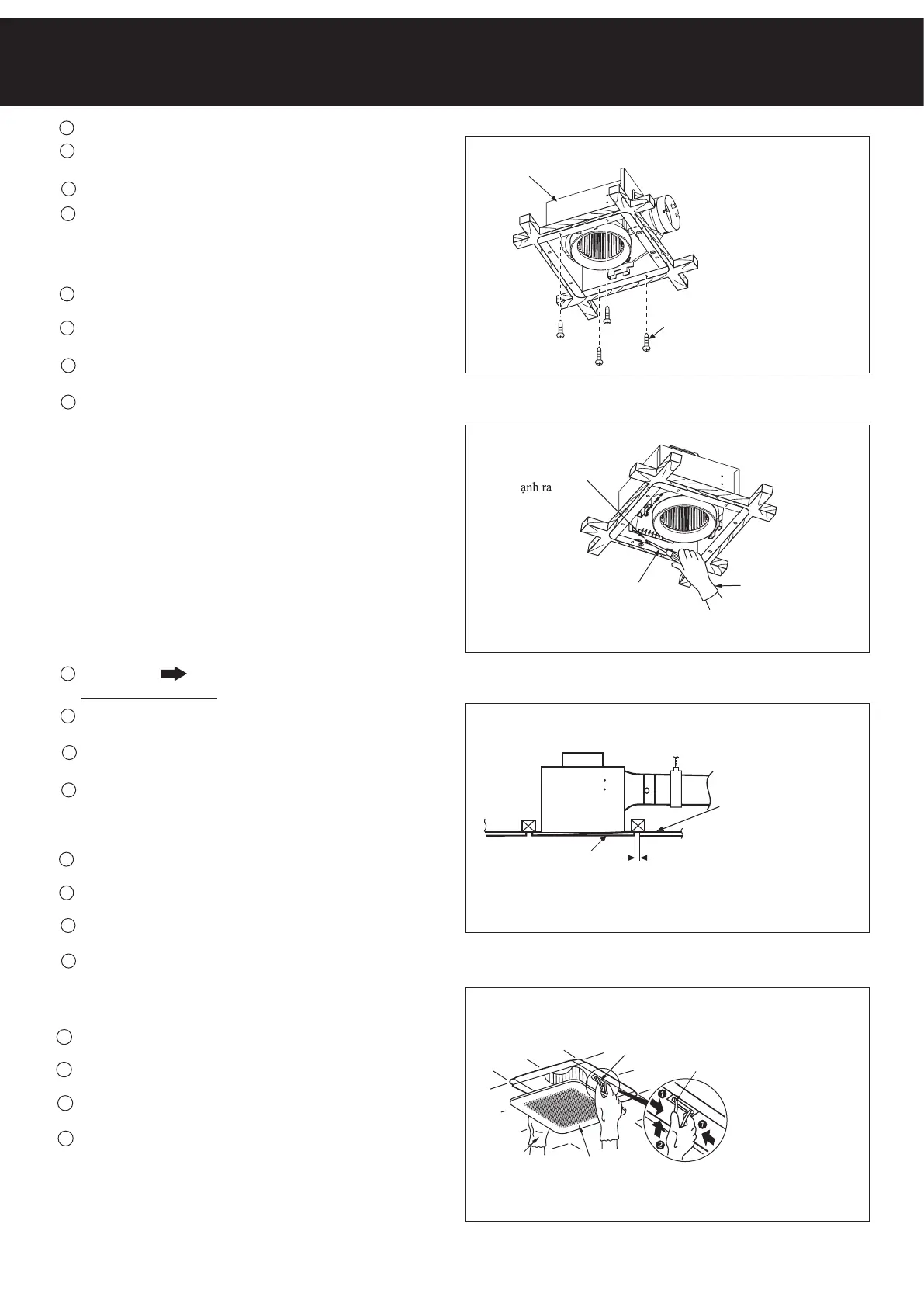

6 Fix fan body firmly with 4 self-tapping screws Φ4.2x20.(Fig.8)
Φ
6 Cố định thân quạt chắc chắn bằng 4 chiếc vít tự khía ren 4.2x20.
(Hình 8)
7 Fix adaptor assembly and fan body firmly with hexagon screw
removed in step ②. (Fig.9)
9 Install ceiling board, keep the gap of flange and ceiling board
in the range of 2~3 mm. (Fig.10)
Φ
6 ยึดตัวเรือนพัดลมใหแนนดวยสกรูเกลียวปลอยขนาด 4.2x20 จำนวน 4 ตัว
(รูปที่ 8)
7 Cố định cụm đầu nối và thân quạt chắc chắn bằng ốc vít lục
giác được tháo ra trong bước ②. (Hình 9)
8 Connect duct. refer to page 11
2. Connect duct
7 ยึดชุดทอตอและตัวเรือนพัดลมใหแนนดวยสกรูหกเหลี่ยมที่ถอดออกใน
ขั้นตอนที่ ② (รูปที่ 9)
Sau khi hoàn tất công việc lắp đặt, vui lòng xác nhận thân
quạt và cụm đầu nối đã được lắp chắc chắn.
หลังจากติดตั้งเสร็จแลว กรุณาตรวจสอบวาตัวเรือนพัดลมและชุดทอตอ
ติดตั้งไวแนนหนาหรือไม
8 Nối ống dẫn. → tham khảo trang 11
2. Nối ống dẫn
8 ตอทอ → ดูที่หนา 11
2. ตอทอ
9 Lắp đặt tấm gắn trần, giữ khoảng hở của gờ và tấm gắn trần
trong khoảng 2~3 mm. (Hình 10)
9 ติดตั้งฝาเพดาน โดยใหมีชองวางระหวางหนาแปลนและฝาเพดานอยูที่ 2~3 มม.
(รูปที่ 10)
(Hình 11)
10 Lắp lò xo cố định cụm miệng hút vào rãnh, lắp miệng hút vào
thân quạt.
10 สอดสปริงยึดของชุดตะแกรงครอบชองระบายอากาศเขาในรอง ติดตั้งตะแกรง
ครอบชองระบายอากาศเขากับตัวเรือนพัดลม (รูปที่ 11)
Tuốc nơ vít
Găng tay
ไขควง
ถุงมือ
Gờ
Tấm gắn trần
หนาแปลน
ฝาเพดาน
ใหมีชองวางอยูในระยะ 2~3 มม.
Giữ khoảng trống trong khoảng 2~3mm
Rãnh
Găng tay
Miệng hút
Lò xo cố định
ถุงมือ
รอง
ตะแกรงครอบชองระบายอากาศ
สปริงยึด
6 用自攻螺丝φ4.2x20(4颗)将机体牢固的固定 (图8)。
7 用步骤②中拆下的螺丝将机体与接头组合牢固的固定起来
(图9)。
安装完成后，请确认机体与接头是否完全安装牢固。
8 连接管道。→参考第11页
2. 管道连接
9 安装天花板嵌板，使法兰与天花板嵌板的间隙保持在
2～3mm范围内 (图10)。
10 将面罩组合上的固定弹簧装入沟槽内，
将面罩装在机体上 (图11)。
安装方法
螺丝刀
天花板嵌板
法兰
间隙保持在2～3mm 范围内
手套
沟槽
固定弹簧
面罩
手套
Fig.8 /
Hình 8 /
รูปที่ 8
图8
Fig.9 /
Hình 9 /
รูปที่ 9
图9
Fig.10 /
Hình 10 /
รูปที่ 10
图10
Fig.11 /
Hình 11 /
รูปที่ 11
图11
Hexagon screw
六角螺丝
สกรูหกเหลี่ยม
C
Self-tapping screw Φ4.2x20 (4 PCS)
Φ
Ốc vít tự khía ren 4.2x20 (4 CHIẾC)
Φ
สกรูเกลียวปลอย 4.2x20 (4 ตัว)
自攻螺丝（4颗）
Fan body
Thân quạt
ตัวเรือนพัดลม
机体
