Panasonic FY-4012U1

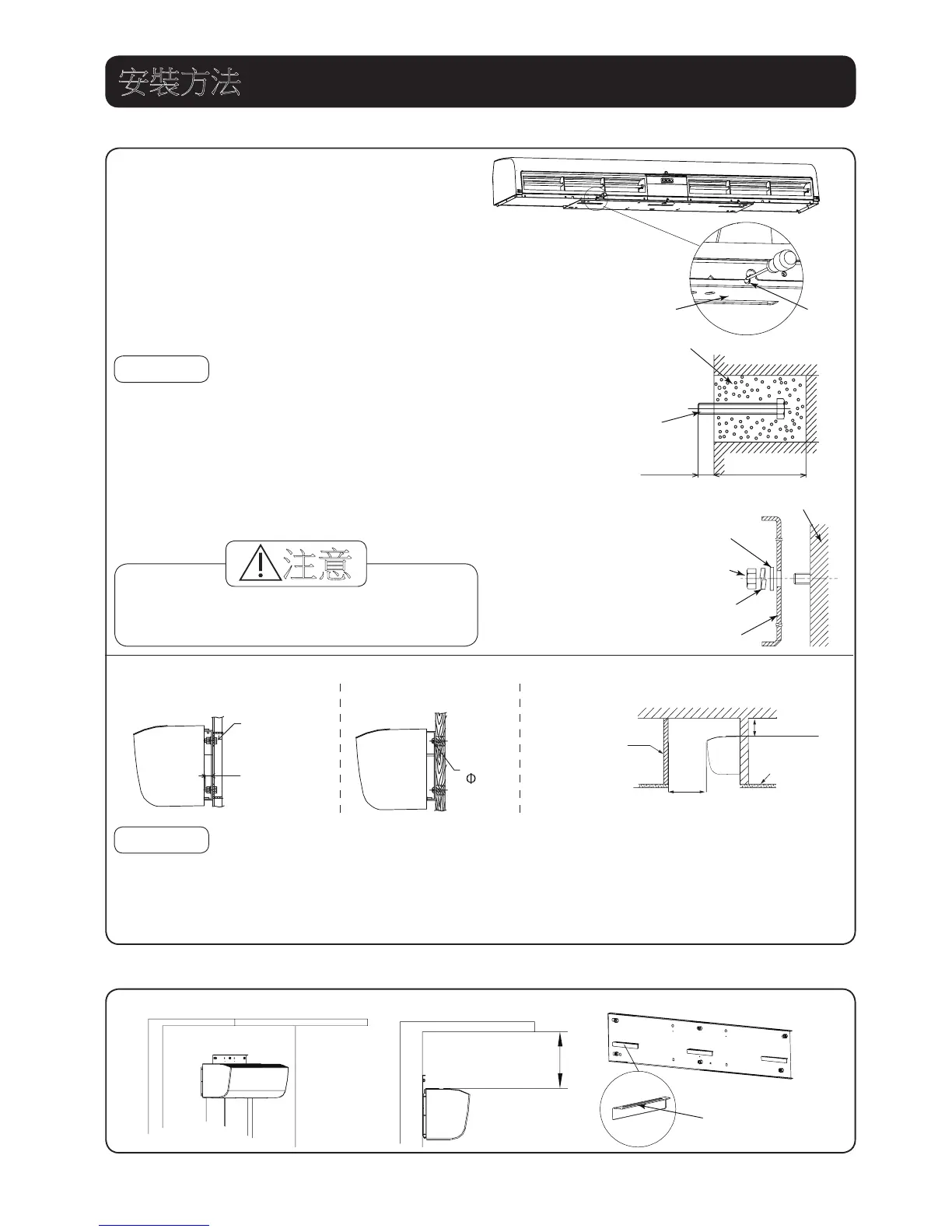

安裝方法
1.固定安裝板
■安裝在混凝土牆壁上。
1. 取下安裝板。
將 3 粒螺釘取下，即可取下安裝板。
2. 將固定螺栓緊緊固定在正確的位置。
· 在牆上確定好位置後鑽孔。
· 將固定螺栓插入孔中。
· 用混凝土填補孔洞。
· 當混凝土凝固後，裝上安裝板，並檢查是否安裝牢
固。
提示事項
螺栓頭應露出牆面 13
~
15 毫米。
3. 使用墊圈、彈簧墊圈和螺母固定安裝板。
2. 接線前準備工作
當產品頂部與天花板之間的距離
(
短於 150 毫米時，執行此步。
)
將後面板上的掛鉤嵌入安裝板的底部安裝孔上。
150 毫米以上
底部安裝孔
安裝板
固定螺釘
混凝土
固定螺栓
M8×60L
13-15
毫米
約
70 毫米
直徑：40-50 毫米
墊圈
牆壁
螺母
彈簧墊圈
安裝板
■其他安裝方法
M8 固定螺栓
15 毫米以下
100 毫米以上
分隔板（另購）
安裝在四側。
天花板
350 毫米以上
木螺釘
( 8×60L)
安裝在鋼架上
提示事項
1. 禁止安裝在空心牆體上，否則可能會產生噪聲。
2. 視特定情況進行必要的加固，以免出現噪聲共振
和振動。
1. 天花板裡側空間應大於上述尺寸，以確保進風空
間。如果無法保證進風空間，請選擇更大的型
號。
2. 請勿在進風口或出風格柵（包括格柵）附近放置
物體。
否則可能會影響性能。
安裝在木框上 安裝在天花板裡側
■請使用隨機提供的安裝板，以免因不夠
牢固而導致產品掉落。
注意
18
