Panasonic MZ800E - Fali Tartó Használata Esetén

Magyar - 5 -

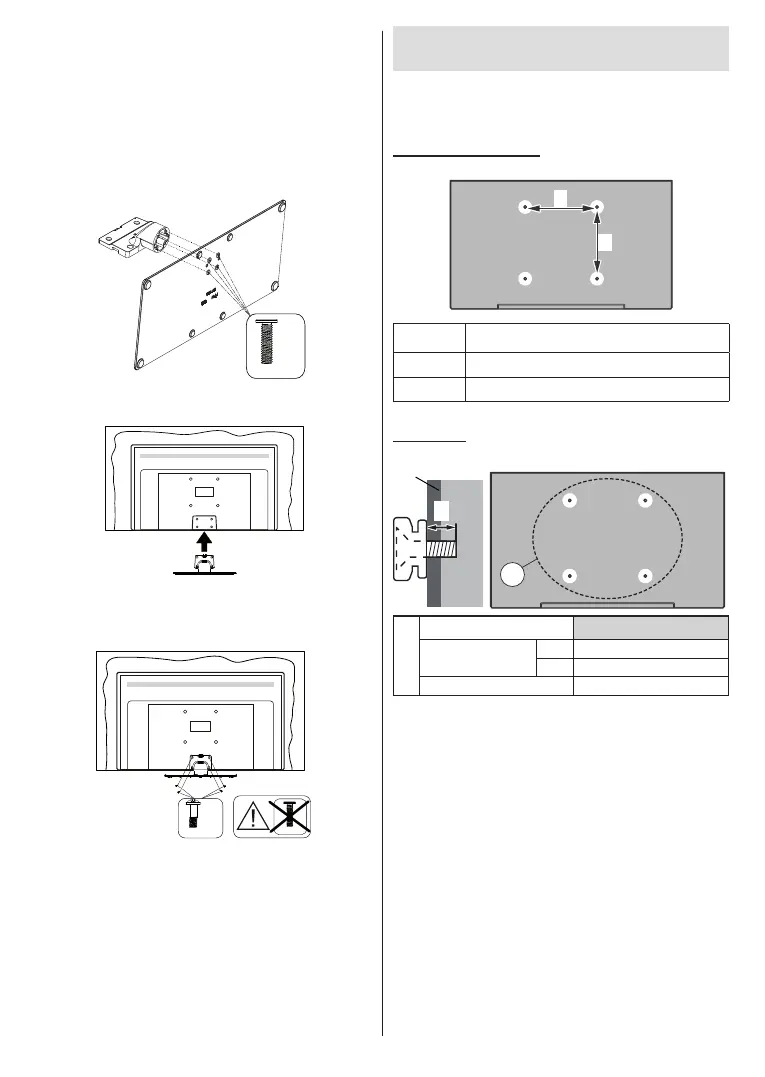

Fali tartó használata esetén
   



a
b
42”
a (mm) 200
b (mm) 200
Oldalnézet
c
VESA
konzol
d
(d)
42”
A csavar mélysége
(c)
min. 10 mm
max. 13 mm
Átmérő M6
Megjegyzés: A TV-készüléket a fali tartóhoz rögzítő csavarok
nincsenek mellékelve a TV-készülékhez.
 

VIGYÁZAT: Kérjük, hogy az ábrán látható csavarokat ne
csavarja be a TV burkolatába, ha nem használ TV állványt,
pl. fali konzolt. Ha a csavarokat az állvány nélkül használja,
a TV károsodhat.
A talp összeszerelése
 

x4
M6 x 20 mm
   

 
     

x4
M4 x 12 mm
M6 x 20 mm


     

   
    

 
 
