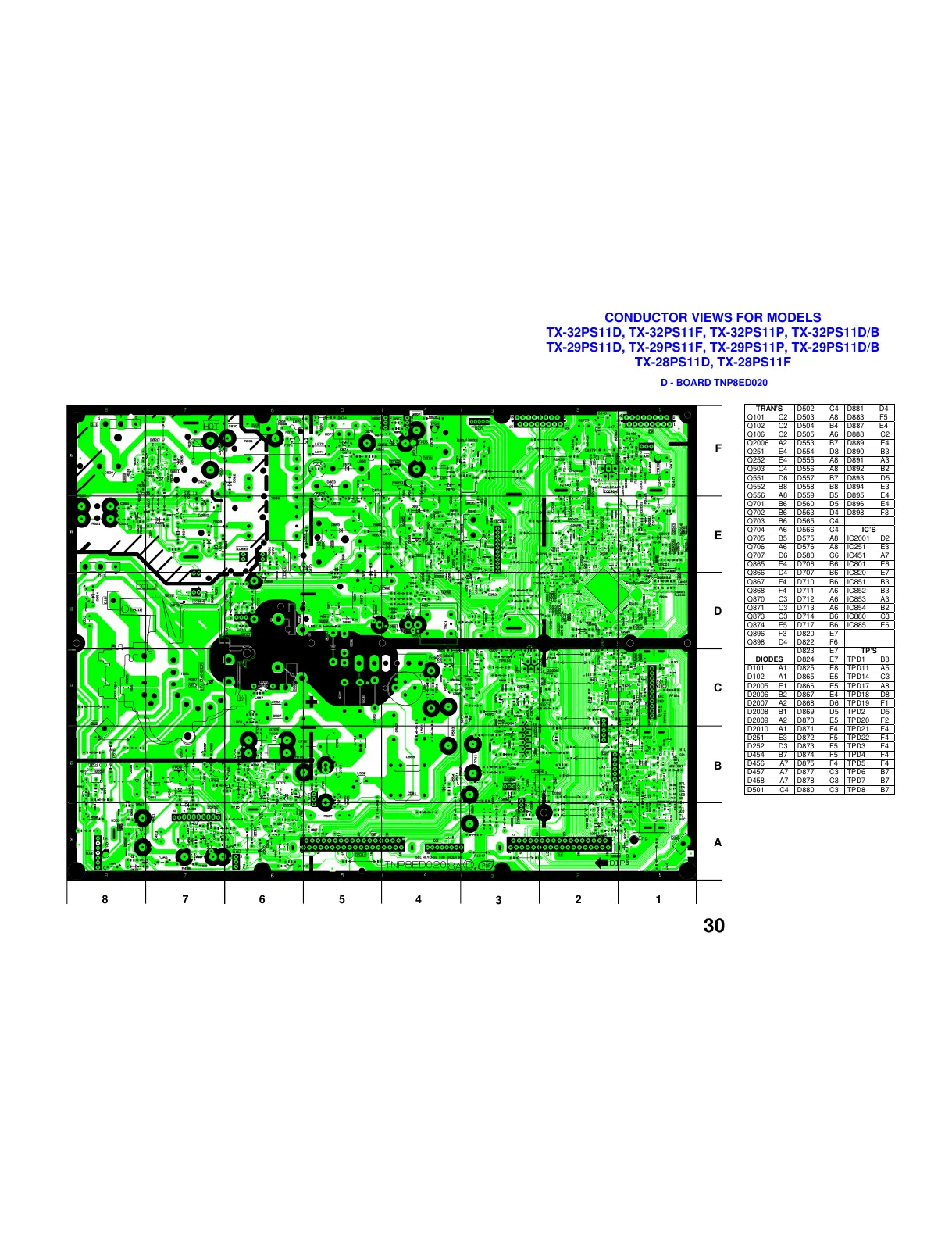

Panasonic TX-29PS11D - Conductor Views

D - BOARD TNP8ED020
TRAN’S
D502 C4 D881 D4
Q101 C2 D503 A8 D883 F5
Q102 C2 D504 B4 D887 E4
Q106 C2 D505 A6 D888 C2
Q2006 A2 D553 B7 D889 E4
Q251 E4 D554 D8 D890 B3
Q252 E4 D555 A8 D891 A3
Q503 C4 D556 A8 D892 B2
Q551 D6 D557 B7 D893 D5
Q552 B8 D558 B8 D894 E3
Q556 A8 D559 B5 D895 E4
Q701 B6 D560 D5 D896 E4
Q702 B6 D563 D4 D898 F3
Q703 B6 D565 C4
Q704 A6 D566 C4
IC’S
Q705 B5 D575 A8 IC2001 D2
Q706 A6 D576 A8 IC251 E3
Q707 D6 D580 C6 IC451 A7
Q865 E4 D706 B6 IC801 E6
Q866 D4 D707 B6 IC820 E7
Q867 F4 D710 B6 IC851 B3
Q868 F4 D711 A6 IC852 B3
Q870 C3 D712 A6 IC853 A3
Q871 C3 D713 A6 IC854 B2
Q873 C3 D714 B6 IC880 C3
Q874 E5 D717 B6 IC885 E6
Q896 F3 D820 E7
Q898 D4 D822 F6
D823 E7
TP’S
DIODES
D824 E7 TPD1 B8
D101 A1 D825 E8 TPD11 A5
D102 A1 D865 E5 TPD14 C3
D2005 E1 D866 E5 TPD17 A8
D2006 B2 D867 E4 TPD18 D8
D2007 A2 D868 D6 TPD19 F1
D2008 B1 D869 D5 TPD2 D5
D2009 A2 D870 E5 TPD20 F2
D2010 A1 D871 F4 TPD21 F4
D251 E3 D872 F5 TPD22 F4
D252 D3 D873 F5 TPD3 F4
D454 B7 D874 F5 TPD4 F4
D456 A7 D875 F4 TPD5 F4
D457 A7 D877 C3 TPD6 B7
D458 A7 D878 C3 TPD7 B7
D501 C4 D880 C3 TPD8 B7
30
CONDUCTOR VIEWS FOR MODELS
TX-32PS11D, TX-32PS11F, TX-32PS11P, TX-32PS11D/B
TX-29PS11D, TX-29PS11F, TX-29PS11P, TX-29PS11D/B
TX-28PS11D, TX-28PS11F
1
2
3
4
5
6
7
8
F
E
D
C
B
A
