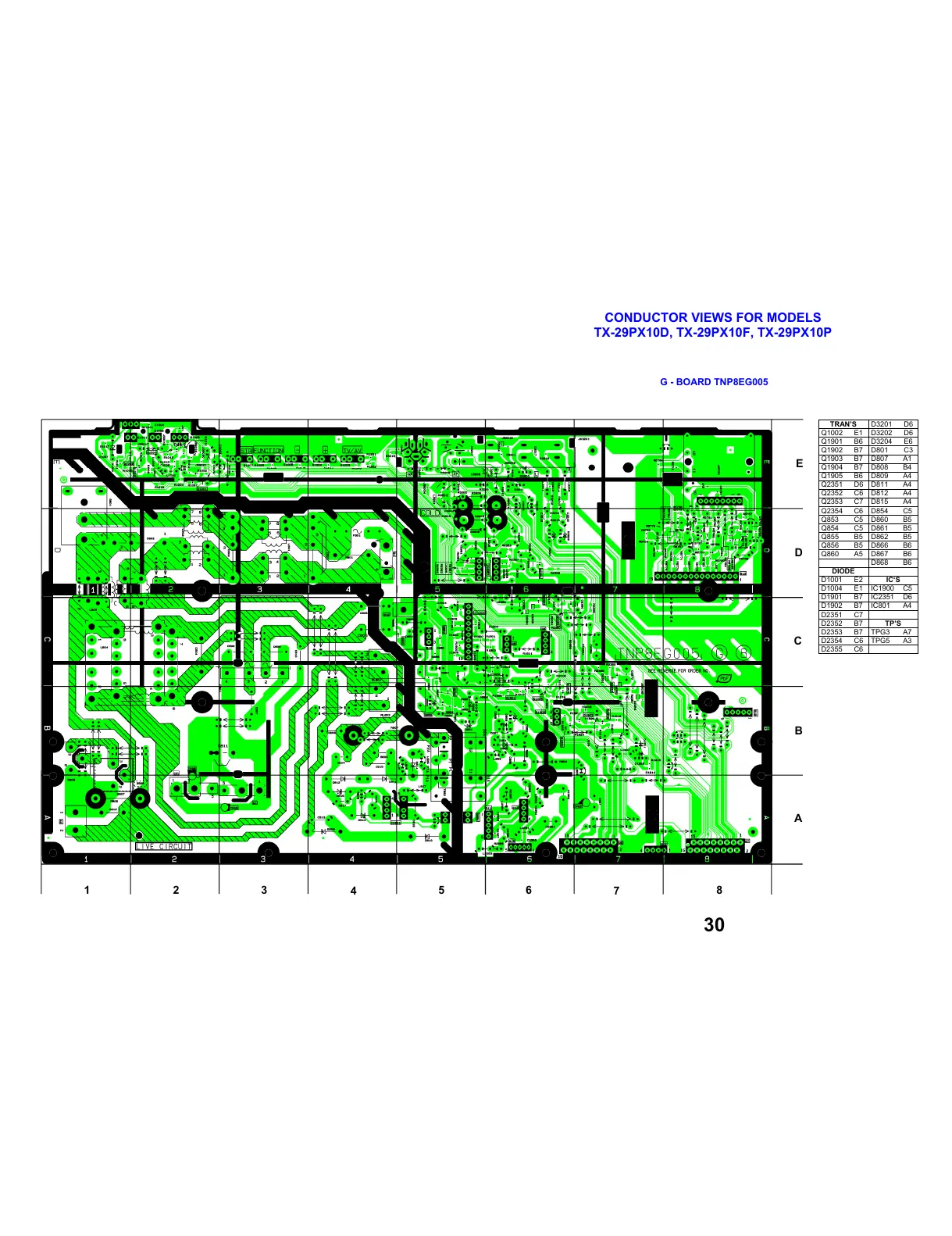

Panasonic TX-29PX10D - Conductor Views

G - BOARD TNP8EG005
TRAN’S
D3201 D6
Q1002 E1 D3202 D6
Q1901 B6 D3204 E6
Q1902 B7 D801 C3
Q1903 B7 D807 A1
Q1904 B7 D808 B4
Q1905 B6 D809 A4
Q2351 D6 D811 A4
Q2352 C6 D812 A4
Q2353 C7 D815 A4
Q2354 C6 D854 C5
Q853 C5 D860 B5
Q854 C5 D861 B5
Q855 B5 D862 B5
Q856 B5 D866 B6
Q860 A5 D867 B6
D868 B6
DIODE
D1001 E2
IC‘S
D1004 E1 IC1900 C5
D1901 B7 IC2351 D6
D1902 B7 IC801 A4
D2351 C7
D2352 B7
TP’S
D2353 B7 TPG3 A7
D2354 C6 TPG5 A3
D2355 C6
8
A
B
C
7
6
5
4
3
2
D
1
E
30
CONDUCTOR VIEWS FOR MODELS
TX-29PX10D, TX-29PX10F, TX-29PX10P
