Panasonic TX-29PX10D - Page 33

1
2
3
4
5
6
7
8
A
B
C
D
E
F

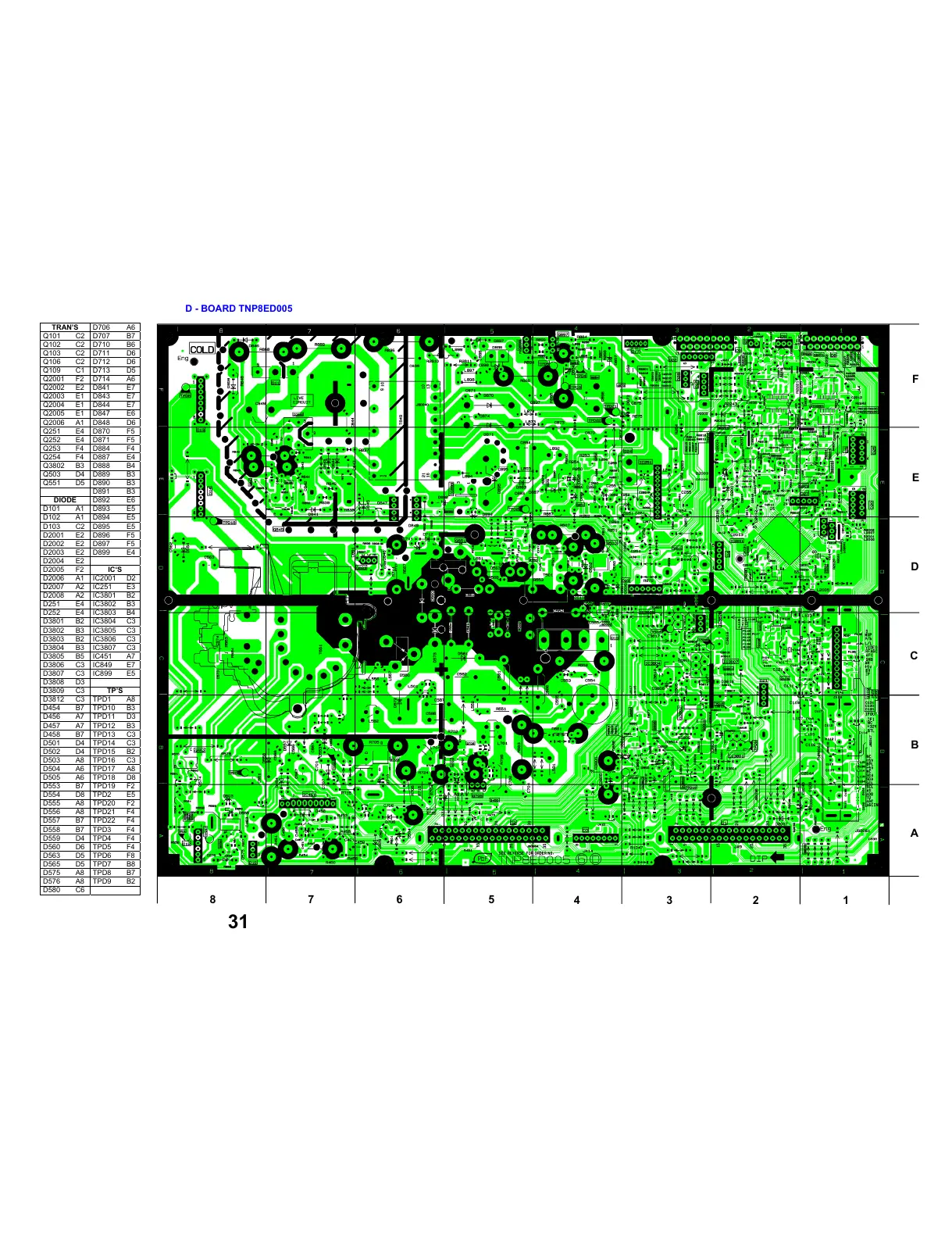

D - BOARD TNP8ED005
31
TRAN’S
D706 A6
Q101 C2 D707 B7
Q102 C2 D710 B6
Q103 C2 D711 D6
Q106 C2 D712 D6
Q109 C1 D713 D5
Q2001 F2 D714 A6
Q2002 E2 D841 E7
Q2003 E1 D843 E7
Q2004 E1 D844 E7
Q2005 E1 D847 E6
Q2006 A1 D848 D6
Q251 E4 D870 F5
Q252 E4 D871 F5
Q253 F4 D884 F4
Q254 F4 D887 E4
Q3802 B3 D888 B4
Q503 D4 D889 B3
Q551 D5 D890 B3
D891 B3
DIODE
D892 E6
D101 A1 D893 E5
D102 A1 D894 E5
D103 C2 D895 E5
D2001 E2 D896 F5
D2002 E2 D897 F5
D2003 E2 D899 E4
D2004 E2
D2005 F2
IC‘S
D2006 A1 IC2001 D2
D2007 A2 IC251 E3
D2008 A2 IC3801 B2
D251 E4 IC3802 B3
D252 E4 IC3803 B4
D3801 B2 IC3804 C3
D3802 B3 IC3805 C3
D3803 B2 IC3806 C3
D3804 B3 IC3807 C3
D3805 B5 IC451 A7
D3806 C3 IC849 E7
D3807 C3 IC899 E5
D3808 D3
D3809 C3
TP’S
D3812 C3 TPD1 A8
D454 B7 TPD10 B3
D456 A7 TPD11 D3
D457 A7 TPD12 B3
D458 B7 TPD13 C3
D501 D4 TPD14 C3
D502 D4 TPD15 B2
D503 A8 TPD16 C3
D504 A6 TPD17 A8
D505 A6 TPD18 D8
D553 B7 TPD19 F2
D554 D8 TPD2 E5
D555 A8 TPD20 F2
D556 A8 TPD21 F4
D557 B7 TPD22 F4
D558 B7 TPD3 F4
D559 D4 TPD4 F4
D560 D6 TPD5 F4
D563 D5 TPD6 F8
D565 D5 TPD7 B8
D575 A8 TPD8 B7
D576 A8 TPD9 B2
D580 C6
