Panasonic TX-29PX10D - Page 34

TRAN’S IC‘S
Q3000 B4 IC3001 E3
Q3001 B4 IC3301 E2
Q3015 D2
Q3018 E4
4
3
21
A
B
C
D
E
E
D
C
B
A
1
2
3
4
TRAN’S
Q3007 E3 Q3013 E3
Q3003 B2 Q3008 E2 Q3014 D4
Q3004 B4 Q3009 B4 Q3016 D2
Q3005 B3 Q3010 A3 Q3017 E1
Q3006 B3 Q3011 E2 Q3301 D2

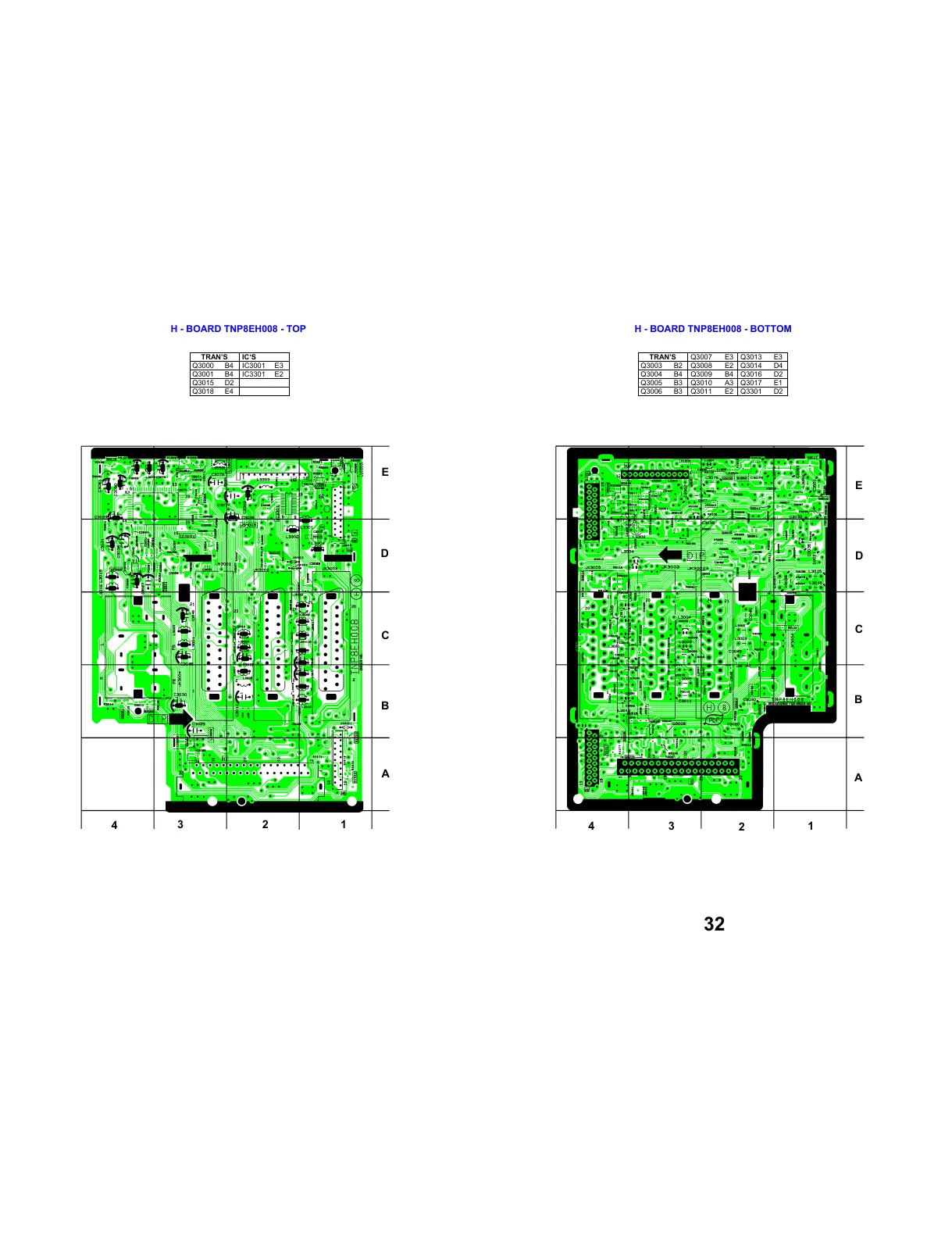

H - BOARD TNP8EH008 - TOP H - BOARD TNP8EH008 - BOTTOM
32
