Panasonic TX-29PX10D - Page 35

6
5
4
3
21
A
B
C
D

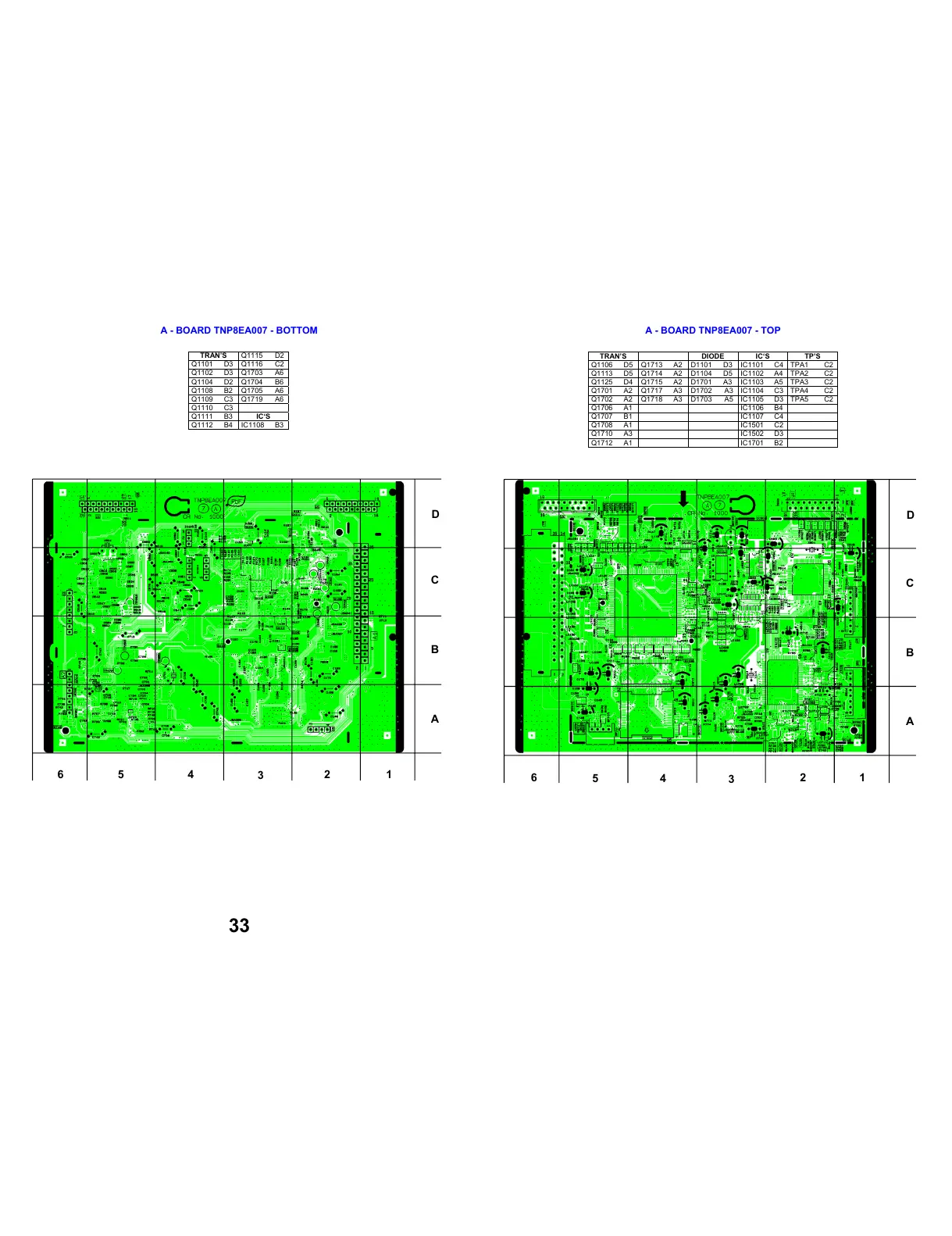

A - BOARD TNP8EA007 - BOTTOM
6
5
4
3
21
A
B
C
D
A - BOARD TNP8EA007 - TOP
TRAN’S
Q1115 D2
Q1101 D3 Q1116 C2
Q1102 D3 Q1703 A6
Q1104 D2 Q1704 B6
Q1108 B2 Q1705 A6
Q1109 C3 Q1719 A6
Q1110 C3
Q1111 B3
IC‘S
Q1112 B4 IC1108 B3
TRAN’S DIODE IC‘S TP’S
Q1106 D5 Q1713 A2 D1101 D3 IC1101 C4 TPA1 C2
Q1113 D5 Q1714 A2 D1104 D5 IC1102 A4 TPA2 C2
Q1125 D4 Q1715 A2 D1701 A3 IC1103 A5 TPA3 C2
Q1701 A2 Q1717 A3 D1702 A3 IC1104 C3 TPA4 C2
Q1702 A2 Q1718 A3 D1703 A5 IC1105 D3 TPA5 C2
Q1706 A1 IC1106 B4
Q1707 B1 IC1107 C4
Q1708 A1 IC1501 C2
Q1710 A3 IC1502 D3
Q1712 A1 IC1701 B2
33
