3 Service Navigation

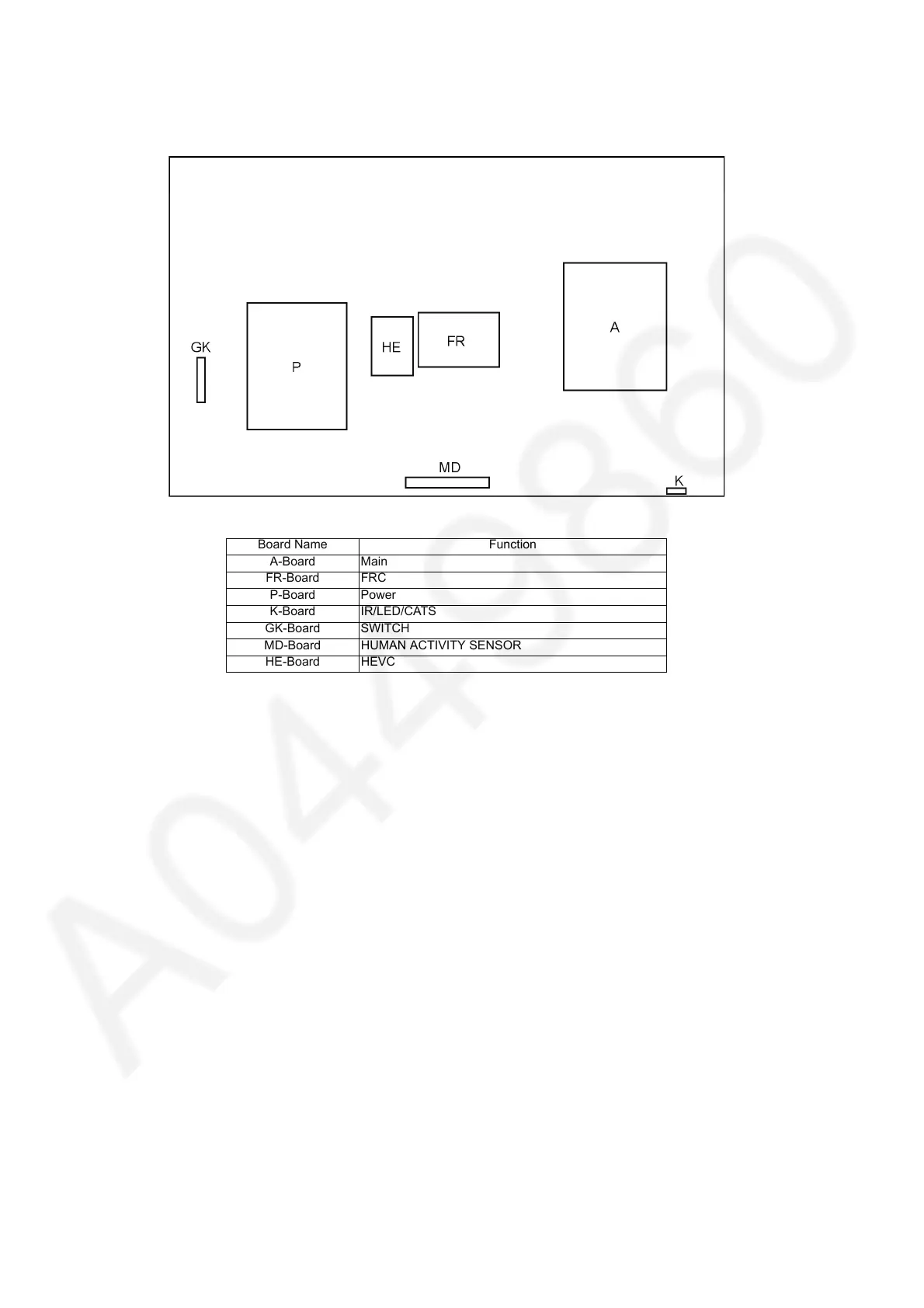

3.1. PCB Layout
Board Name Function
A-Board Main
FR-Board FRC
P-Board Power
K-Board IR/LED/CATS
GK-Board SWITCH
MD-Board HUMAN ACTIVITY SENSOR
HE-Board HEVC
